заполняется сервисным центром

заповнюється сервісним центром

қызмет көрсету орталығымен толтырылады

Сервисный центр

Сервісний центр

Қызмет көрсету орталығы

Мастер

Майстер

фамилия / прізвище / тегі

Шебер

Код неисправности

Код несправності

Жарамсыздық коды

M.П.

сервисного центра

сервісного центру

қызмет көрсету орталығының

заполняется сервисным центром

заповнюється сервісним центром

қызмет көрсету орталығымен толтырылады

Сервисный центр

Сервісний центр

Қызмет көрсету орталығы

Мастер

Майстер

фамилия / прізвище / тегі

Шебер

Код неисправности

Код несправності

Жарамсыздық коды

M.П.

сервисного центра

сервісного центру

қызмет көрсету орталығының

заполняется сервисным центром

заповнюється сервісним центром

қызмет көрсету орталығымен толтырылады

Сервисный центр

Сервісний центр

Қызмет көрсету орталығы

Мастер

Майстер

фамилия / прізвище / тегі

Шебер

Код неисправности

Код несправності

Жарамсыздық коды

M.П.

сервисного центра

сервісного центру

қызмет көрсету орталығының

www.zubr.ru

Измельчитель садовый

|

5

Инструкции

по применению

Устройство

  1

    Контейнер

  2

    Выключатель

  3*

    Переключатель направления вращения

  4

    Кнопка взвода термопредохранителя

  5

    Загрузочное отверстие

  6

    Винт

  7*

    Регулятор степени переработки

  7а*

  Фиксатор регулятора

  8

    Рама

  9

    Колесо

  10

   Фиксатор контейнера

  11

   Крышка задняя

* только для ЗИЭ-44-2800
Измельчитель представляет собой приводимую

во  вращение  от  электрического  двигателя  зуб-

чатую звездочку. Вращаясь в непосредственной

близости от неподвижной плиты, зубья звездоч

-

ки  перемалывают  попадающие  в  зазор  между

ней и плитой растительные отходы.

Сборка

Перед любыми работами по сборке и настрой-

ке изделия выключите его и отключите от сети.
Соберите изделие

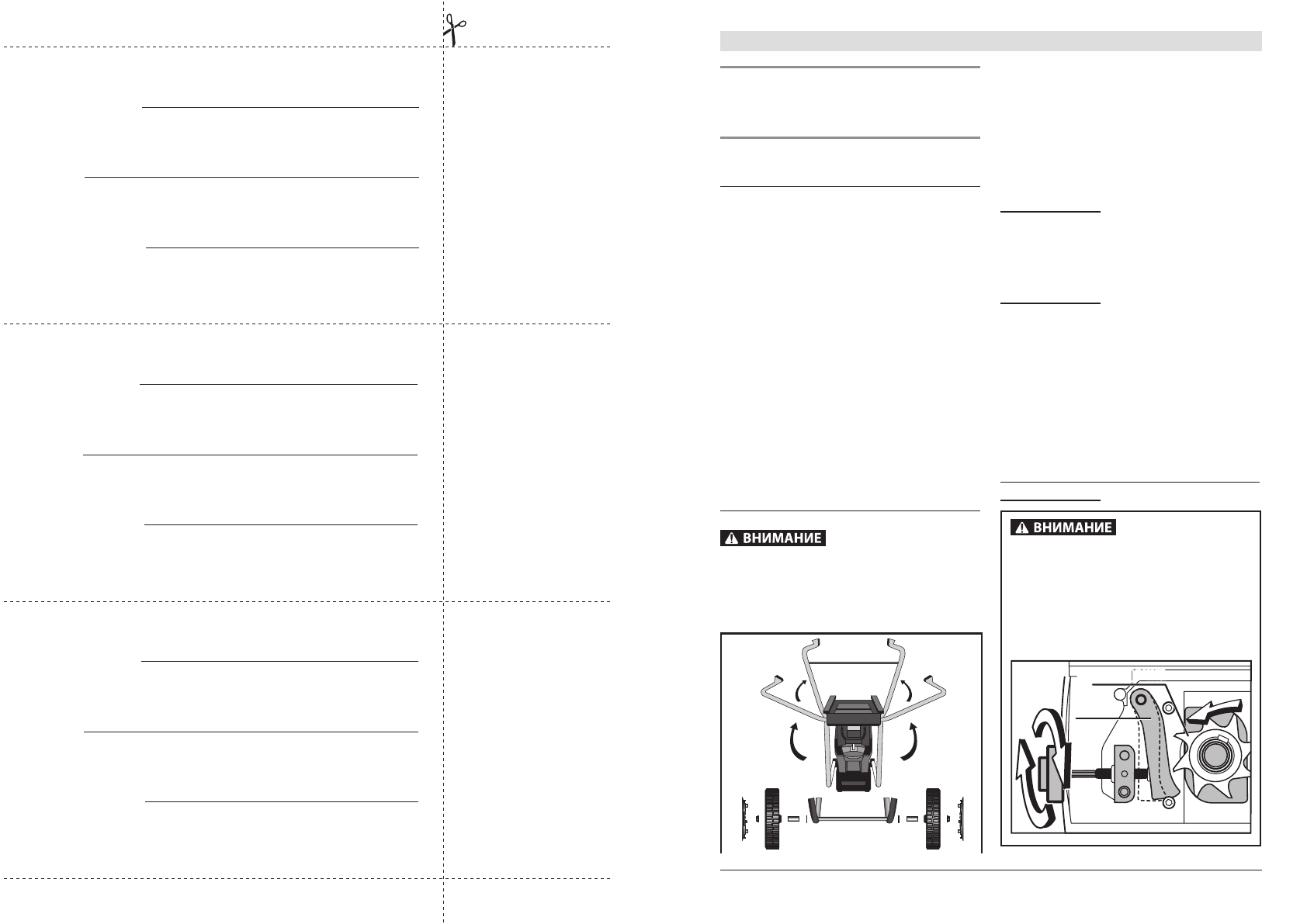

1) Сборка рамы:

`

установите измельчитель вверх дном

и поверните раму «ногами» вверх

`

установите на раму ось, колеса, втулки,

шайбы и наверните гайки крепления

согласно рисунку;

`

удерживая ось,

КРЕПКО

 затяните гайки

прилагаемым ключом;

2) Установка контейнера:

Для ЗИЭ-44-2800:

`

 оттяните вверх рукоятку

10

 и задвиньте

контейнер до упора внутрь рамы;

`

 для фиксации контейнера опустите вниз

рукоятку

10

.

Для ЗИЭ-40-2500:

`

задвиньте контейнер до защелкивания

фиксатора.

Примечание!

  Для  Вашей  безопасности  изде

-

лие  оснащено  блокировкой  включения  при  не-

зафиксированном контейнере. В свою очередь,

контейнер  не  зафиксируется,  пока  не  будет  ус-

тановлен правильно.
Установите изделие на ровную горизонтальную

поверхность.

Подготовка к работе

Для ЗИЭ-44-2800:

Перед  первым  включением  изделия  от-

пустите  фиксатор  7а  и  вращением  регу-

лятора 7 против часовой стрелки устано-

вите максимальный зазор в механизме.

В  зависимости  от  типа  перерабатываемых

отходов,  установите  регулятором

7

  необхо

-

димую степень переработки отходов:

ïëèòà

ïëèòà

çâåçäî÷êà

çâåçäî÷êà
