29

ПРИМЕЧАНИЕ!

Очистку внутренних частей из

-

мельчителя  проводите  вместе

с обслуживанием ножей.

Для  очистки  внутренних  частей  измельчи

-

теля необходимо:
–  снять  дефлектор  разгрузочной  трубы,

воронку  измельчителя  и  воронку  дро

-

билки;

–  удалить загрязнения при помощи щетки

и деревянной лопатки.

ОЧИСТКА РАЗГРУЗОЧНОЙ ТРУБЫ

ОСТОРОЖНО!

Данную  операцию  необходимо

выполнять  в  защитных  пер

-

чатках.

1.  Остановите двигатель и снимите колпа

-

чок со свечи зажигания.

2.  Снимите  мешок  для  сбора  продуктов

измельчения.

3.  Открутите  на  1-2  оборота  барашковые

гайки  крепления  дефлектора  и  подни

-

мите дефлектор вверх (Рис. 18).

2

1

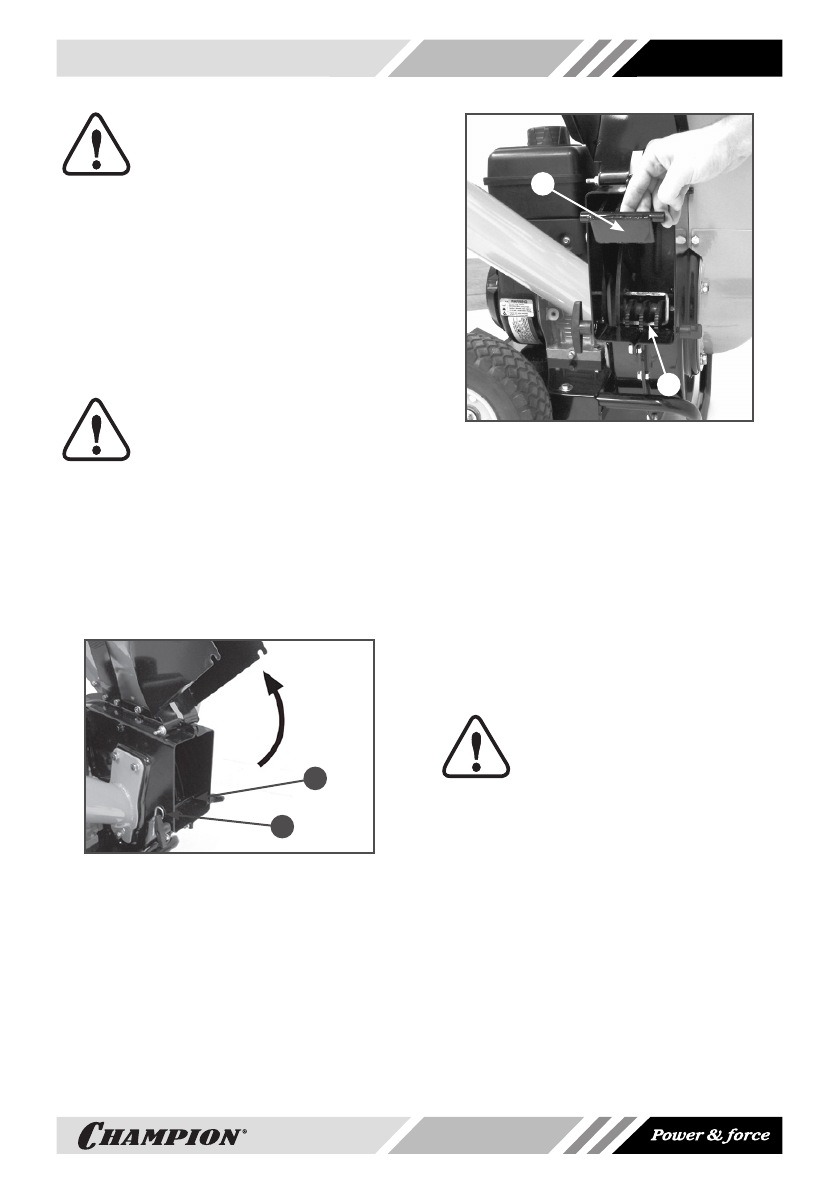

Рис. 18 Разблокировка решетки

разгрузочной трубы

1. Шплинт 2. Штифт крепления решетки

4.  Снимите шплинт 1 со штифта 2, кото

-

рый проходит через решетку и корпус

разгрузочной трубы (Рис. 18).

5.  Извлеките штифт 2 (Рис. 18).
6.  Поверните  решетку  1  разгрузочной

трубы вверх (Рис. 19).

2

1

Рис. 19 Поворот решетки разгрузочной

трубы вверх

1. Решетка разгрузочной трубы

2. Фрезы зубчатые

7.  Произведите  очистку  разгрузочной

трубы,  зубчатых  фрез  и  полости  из

-

мельчителя.

8.  Установку решетки и дефлектора про

-

изведите  в  обратной  последователь

-

ности.

ОБСЛУЖИВАНИЕ ЗУБЧАТЫХ

ФРЕЗ

ОСТОРОЖНО!

Данную  операцию  необходимо

выполнять  в  защитных  пер

-

чатках.

1.  Снимите колпачок со свечи зажигания

и открутите свечу зажигания.

2.  Снимите мешок для сбора продуктов

измельчения.

3.  Поднимите  вверх  дефлектор  разгру

-

зочной трубы (Рис. 18).

4.  Поверните  решетку  1  разгрузочной

трубы вверх (Рис. 19).

5.  Произведите  очистку  разгрузочной

трубы,  зубчатых  фрез  и  полости  из

-

мельчителя.

6.  На  диске  с  ножами  и  фрезами  уста

-

новлены  четыре  группы  зубчатых
