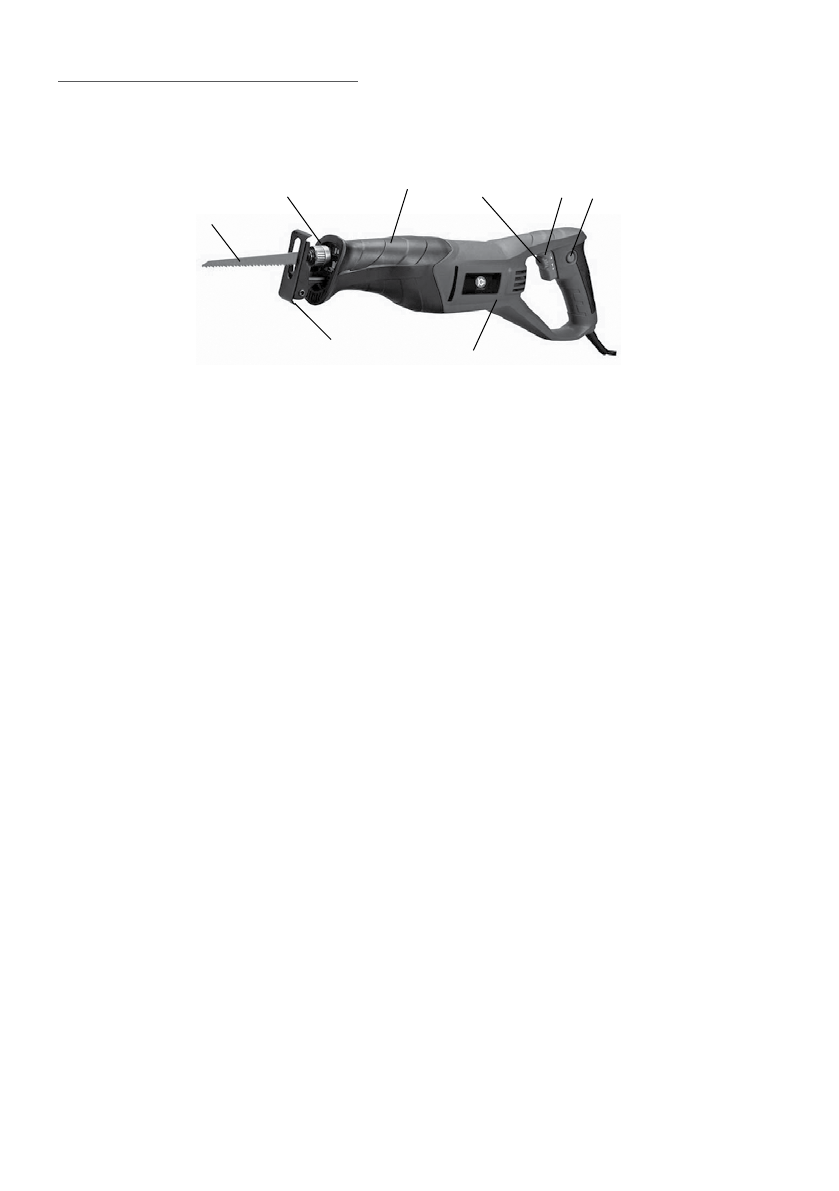

1.6 Общий вид пилы представлен на рис.1

1.7 Коллекторный двигатель и приводной механизм лобзика расположены в

пластиковом корпусе (рис.1 поз.7). Корпус, состоящий из двух половин (правой

и левой), выполнен заодно с рукояткой, расположенной сзади двигателя. Крутя-

щий момент с якоря электродвигателя, через шестерню преобразуется в редук-

торе во возвратно-поступательное движение штока. На стволе штока располо-

жен быстрозажимной самофиксирующий замок (рис.1 поз.6), в который крепит-

ся пильное полотно (рис.1 поз.2). Рабочим инструментом пилы являются пиль-

ные полотна с универсальным хвостовиком 1/2”.

1.8  Клавиша  выключателя  (рис.1  поз.3)  расположена  в  передней  части  ру-

коятки. Включение лобзика осуществляется нажатием на клавишу выключателя

указательным пальцем. Фиксация клавиши в рабочем положении, осуществля-

ется  кнопкой  (рис.1  поз.4),  расположенной  слева  на  рукоятке.  При  повторном

нажатии на клавишу, кнопка фиксации и клавиша (со щелчком) возвращается в

исходное положение - выключено.

Регулятор скорости (рис.1 поз.5) встроен в клавишу выключателя. С его по-

мощью устанавливается необходимая скорость хода пильного полотна. Стрелки

на диске регулятора, указывают на увеличение или уменьшение скорости хода

пильного полотна.

1.9 В передней части пилы на корпусе закреплён протектор (рис.1 поз.8), вы-

полненный из материала, гасящего вибрацию. Эргономичная форма протектора

2

1

5

3 4

6

рис. 1

8

7

1

 - упор

2

 - пильное полотно

3

 - клавиша выключателя

4

 - кнопка фиксации клавиши выключателя

5

 - регулятор скорости

6

 - быстрозажимной самофиксирующий патрон

7

 - корпус

8

 - протектор
