DWL-3260AP

 Руководство по быстрой установке

Подключение кабеля питания и Ethernet-

кабеля Cables

Точка  доступа  получает  питание  через  кабель  Ethernet  или  внешний  адаптер
питания. Это устройство предназначено для подключения только в соответствии
с  методом  Alternative  A,  как  определено  стандартом  IEEE  802.3af,  Power  over
Ethernet (PoE).

Вариант  1:

Подключение  к  беспроводному  коммутатору  D-Link  или  к

другому коммутатору, совместимому с 802.3af PoE.

Вариант  2:

Подключение  к  коммутатору,  не  поддерживающему  стандарт

PoE, при помощи базового устройства PoE.

Вариант  3:

Подключение  к  электрической  розетке  с  помощью  адаптера

питания (входит в комплект поставки).

Замечание:

Этот  продукт  и  все  оборудование  должны  быть  установлены

внутри помещения, включая все сетевые соединения.

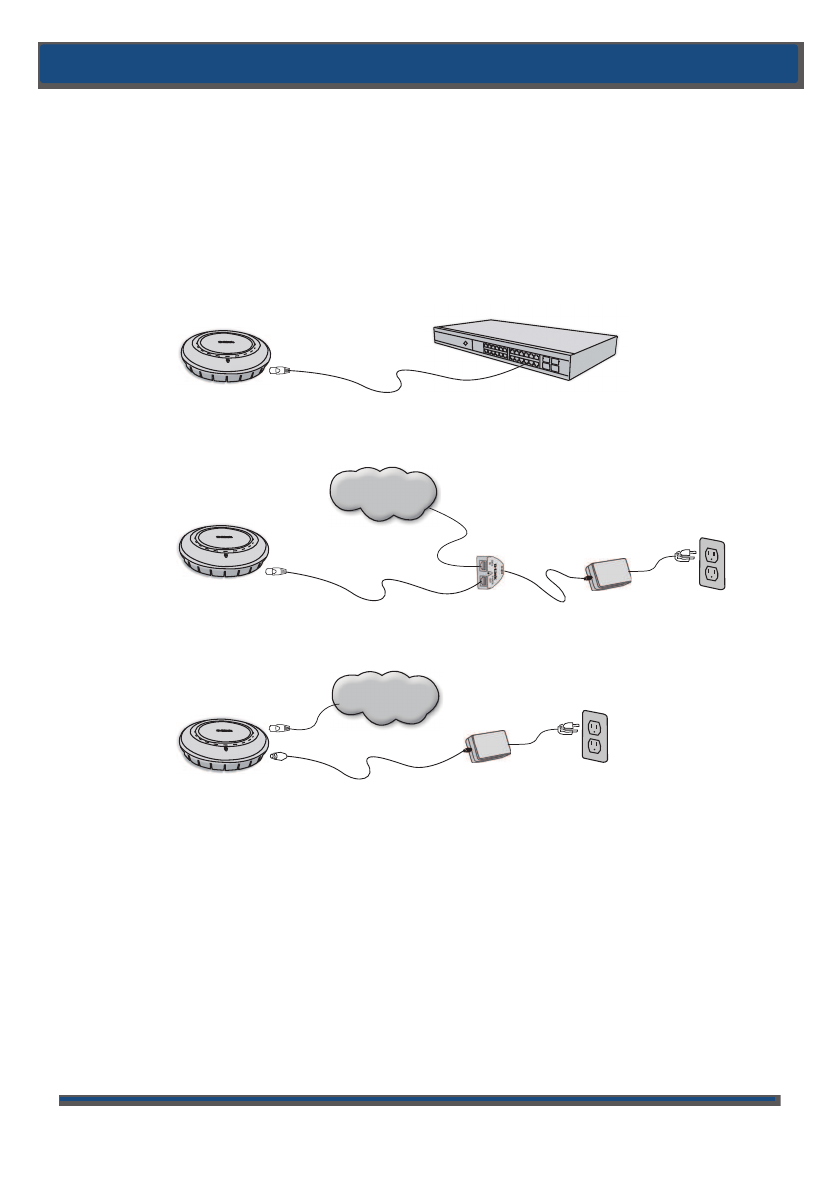

Варианты подключения питания точки

доступа:

Status

A c c e s s   P o i n t

P o E   S w i t c h

OPTION 1

Status

P o E   B a s e   U n i t

U n i v e r s a l
p o w e r   s u p p l y

P o w e r   c o r d

OPTION 2

A c c e s s   P o i n t

L A N

Status

A c c e s s   P o i n t

U n i v e r s a l
p o w e r   s u p p l y

P o w e r   c o r d

OPTION 3

L A N
