О руководстве

Руководство содержит пошаговые инструкции

по установке маршрутизатора DSR-500/1000.

Пожалуйста, помните, что приобретенная

модель может отличаться от изображений на

иллюстрациях данного руководства.

Комплект поставки

Откройте коробку и аккуратно распакуйте

содержимое. Пожалуйста, проверьте по

прилагаемому списку наличие и целостность

всех компонентов. Если какой-либо компонент

отсутствует или поврежден, пожалуйста,

обратитесь к поставщику.

 - (1шт.) маршрутизатор DSR-500/1000.
 - (1шт.) Кабель питания
 - (1шт.) Консольный кабель (RJ45-to-DB9)
 - (1 шт.) Кабель Ethernet (CAT5 UTP/Прямой)
 - (1шт.) CD-диск (содержит документацию по

продукту в формате PDF)

 - (2шт.) Скобы для монтажа в стойку

Обозначение

Функция

Описание

A

Индикатор

Power

Свидетельствует о включенном

питании на маршрутизаторе.

B

USB-порты (2) Поддержка различных USB-устройств

1.1 или 2.0, указанных в списке ниже:

1. Flash-диск или жесткий диск для

совместного использования сетевых

ресурсов.

2. Адаптер 3G для организации

резервного канала WAN (доступно

только для DSR-1000).

3. Принтер (доступно в будущих

версиях программного обеспечения).

C

Гигабитный

LAN-порт

(1-4)

Используется для подключения

устройств Ethernet, таких как

компьютеры, коммутаторы и

концентраторы.

D

Гигабитный

WAN-порт

(1-2)

Два порта WAN с автоматическим

определением полярности MDI/

MDIX используются для подключения

к кабельному или DSL-модему с

помощью кабеля Ethernet.

Порт WAN2 является настраиваемым

портом с поддержкой WAN2 или

DMZ-порта, используемый для

двойного WAN-соединения или

внутреннего пула сервера.

E

Консольный

порт

Используется для доступа к

интерфейсу командной строки

(CLI) через консольный кабель

RJ45-to-DB9.

Таблица 1. Описание передней панели DSR-500/1000.

Индикаторы статуса устройства и порта Ethernet

Индикаторы отображают информацию о текущем

статусе устройства. При включении питания

устройства индикатор POWER/STATUS загорится

оранжевым светом. Запуск займет около одной

минуты, затем  индикатор изменит цвет на зеленый.

Если необходимо выключить устройство и повторно

включить, рекомендуется подождать несколько секунд

между выключением и включением устройства.

Индикаторы Ethernet показывают статус каждого порта

Ethernet. В Таблице 2 указаны имя, цвет, статус и

описание каждого индикатора устройства.

Рис.2 Индикаторы порта Ethernet RJ-45

Статус

TX/RX

Скорость

соединения

Передняя панель - DSR-500/1000

Обзор устройства

Внимание:

 DSR-500 поддерживает только

один USB-порт.

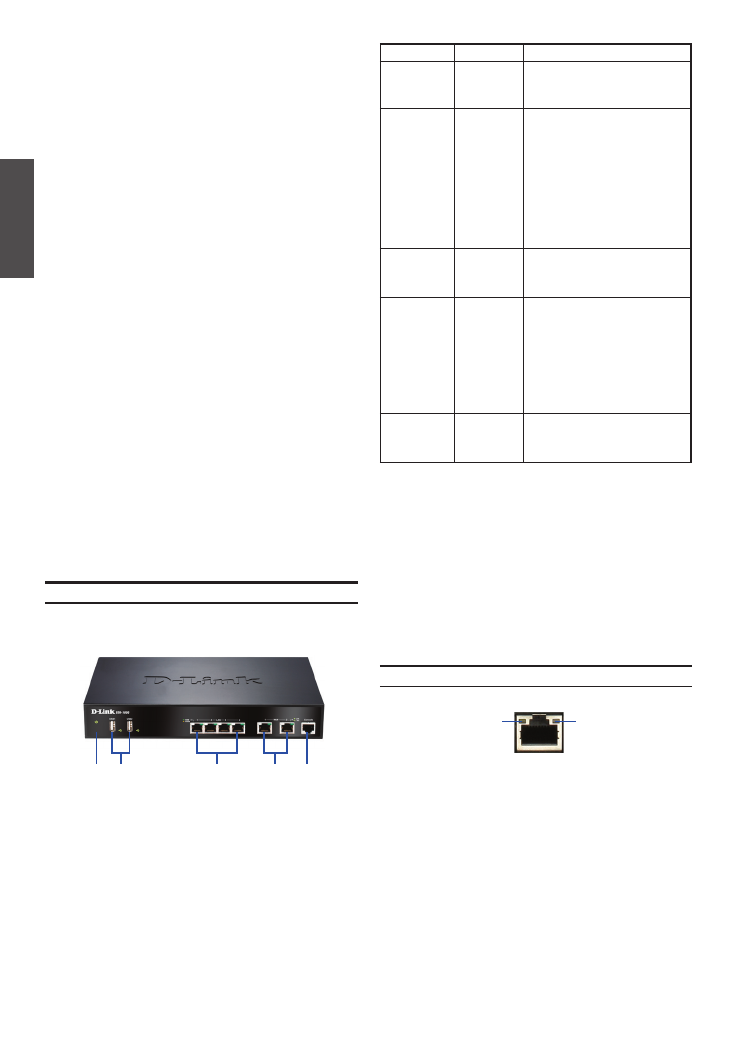

Рис.1 Передняя панель DSR-500/1000

Маршрутизатор D-Link

D

A

C

E

B
