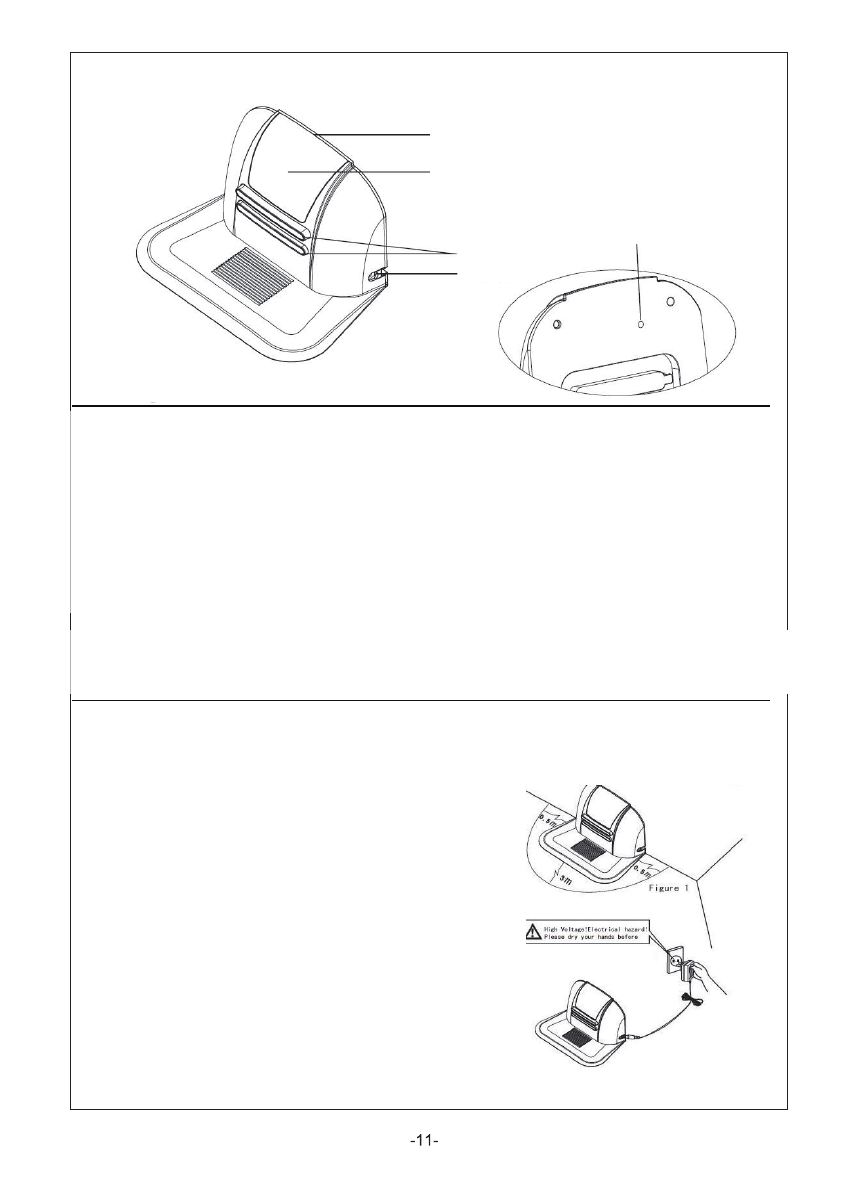

Docking Station

：

Tips: Before you use the docking station, code check is required; otherwise it will fail in

self-charging.

Steps of code check:

A: Turn off the cleaner;

B: Keep holding the code check button of the docking station; (

Tip:

the code check button is

inside the hole, you need to use auxiliary tools when hold the button

)

C: Turn on the cleaner;

D: A

set is

fter the cleaner toots 2 or 3 times , release the “OK” button, then the code check

finished successfully.

★

Note: If you fail to hear toot 2 or 3 times, during the code check, just repeat the above process.

Automatic Charging:

1. Position the docking station on a hard, level surface against a wall.( Refer to Figure 1)
2. No obstacle or hollow areas 3m away from the

docking

(Refer to Figure 1)

3. The Robot cannot search the docking station for

charging if the infrared signal transmitting window

of the docking station is covered.

4. Connect the output terminal of the adaptor with

DC socket of the docking station. (Refer to Figure 2)

5.Status of LED indicator:

A:

During charging to the main body, the LED light will flash

frequently at every 1 second.

B: At standby status, the LED light will light from bright to

dark.

Press the “ALL” button on the remote control to turn off the LED light

LED

indicator

Infrared signal transmitting
window

Code check button

(backside)

Charging electrode
DC socket

Figure 2

station in the front and 0.5m on the right and left.

Tip:

Place the docking station against the wall, or it might be easily moved by the cleaner from side or back

of the station, which would make the cleaner take longer time to find the docking station for charging.

индикатор

Окно для передачи
инфракрасного сигнала

Контакты для заряда
DC разъем

Кнопка кода проверки
(на задней стороне)

Советы: Перед использованием док-станции, код требует проверки, в противном случае она
не будет выполнять самостоятельную зарядку.
Шаги Кода проверки:
A: Выключите очиститель;
B: Удерживайте кнопку кода проверки док-станции; (Совет: кнопка кода проверки в отверстие,
необходимо использовать вспомогательные инструменты, когда удерживаете кнопку)
C: Включите очиститель;
D:после того как робот-пылесос просигналит 2 или 3 раза, отпустите кнопку "ОК" и код
проверки успешно завершен.

Примечание: Если вы не слышите гудок 2 или 3 раза, во время проверки кода, просто
повторите описанный выше процесс.

Совет: установите док-станцию к стене, или он может быть легко перемещен роботом боковой
или задней часть робота, что потребует занять больше времени, чтобы найти док-станцию
для зарядки.

Автоматическая зарядка:

1. Установите док-станцию на твердой ровной поверхности. (См. рисунок 1)

2.Нет препятствий в области 3 м от док-станция спереди и
0,5 м справа и слева.(См. рисунок 1)
3.Робот не может найти док-станцию для
зарядки, если инфракрасный сигнал передачи окна
из док-станции звкрыто.
4. Подключите выходной разъем адаптера с
DC разъем док-станции. (См. Рисунок 2)
5.Статус светодиодного индикатора:
A: Во время зарядки в основном корпусе светодиод будет
мигать. Часто на каждую 1 секунду.
B: В режиме ожидания, светодиод будет гореть от ярко-до
темно.
Нажмите кнопку "ALL" кнопку на пульте дистанционного
управления, чтобы выключить свет светодиодный
индикатор

Зарядная станция
