ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q-85

-5-

Q-85

CRUNCH

КРАТКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ


1.

Рабочие диапазоны Х, К, Ка

2.

Ручное отключение ди апазонов Х и Ка

3.

Обнаружение импульсных  сигналов Ultra  X, Ultra  K,  POP, а  так  же

радаров с коротким временем излучени я Instant-On
4.

Автоматическая маскировка от пеленгатора. VG-2 не видим

5.

Круговое обнаружение лазерного сигнала. Рабочий сектор 360°

6.

Цифровая обработка сигнала

7.

Расширенная си стема защиты от ложных сигналов:



Режимы ГОРОД, ГОРОД1.

Изменение чувствительности к ложным сигналам



Ка FILTER.

Интеллектуаль ная фильтрация сигналов в Ка ди апазоне

8.

Светодиодный символьный дисплей

9.

Дополнительный семисегментный элемент си него цвета.

Многофункциональ ный индикатор
10.

Индикатор уровня сигнала

11.

Настройка яркости дисплея. Три уровня

12.

Сигнальные стробоскопы.

Машинка дублирует сигнал тревоги вспышкой фар
13.

Звуковой сигнализатор.

Индивидуальное оповещение по диапазонам и типу сигнала
14.

Функция звукового подтверждения

15.

Вариатор. Плавная регулировка громкости

16.

Функция MUTE. Отключение звукового оповещени я

17.

Энергосберегающий режим.

Автоматическое отключение детектора
18.

Функция DEMO

19.

Автоматическое тестирование после включ ение прибора

20.

Функция QUICK START.

Ускоренный переход в рабочий режим детектора
21.

Сохранение пользовательских настроек после отключени я прибора

22.

Быстрая установка детектора на панель приборов

ПРИМЕЧАНИЕ:  Количество  функций  устройства  может  быть  изменено
Производителем,  с  целью  улучшения  пользовательских  характеристик,
без предварительного уведомлени я.

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q-85

-6-

Q-85

CRUNCH

НАЗНАЧЕНИЕ ИНДИКАТОРОВ

И ОРГАНОВ УПРАВЛЕНИЯ УСТРОЙСТВА

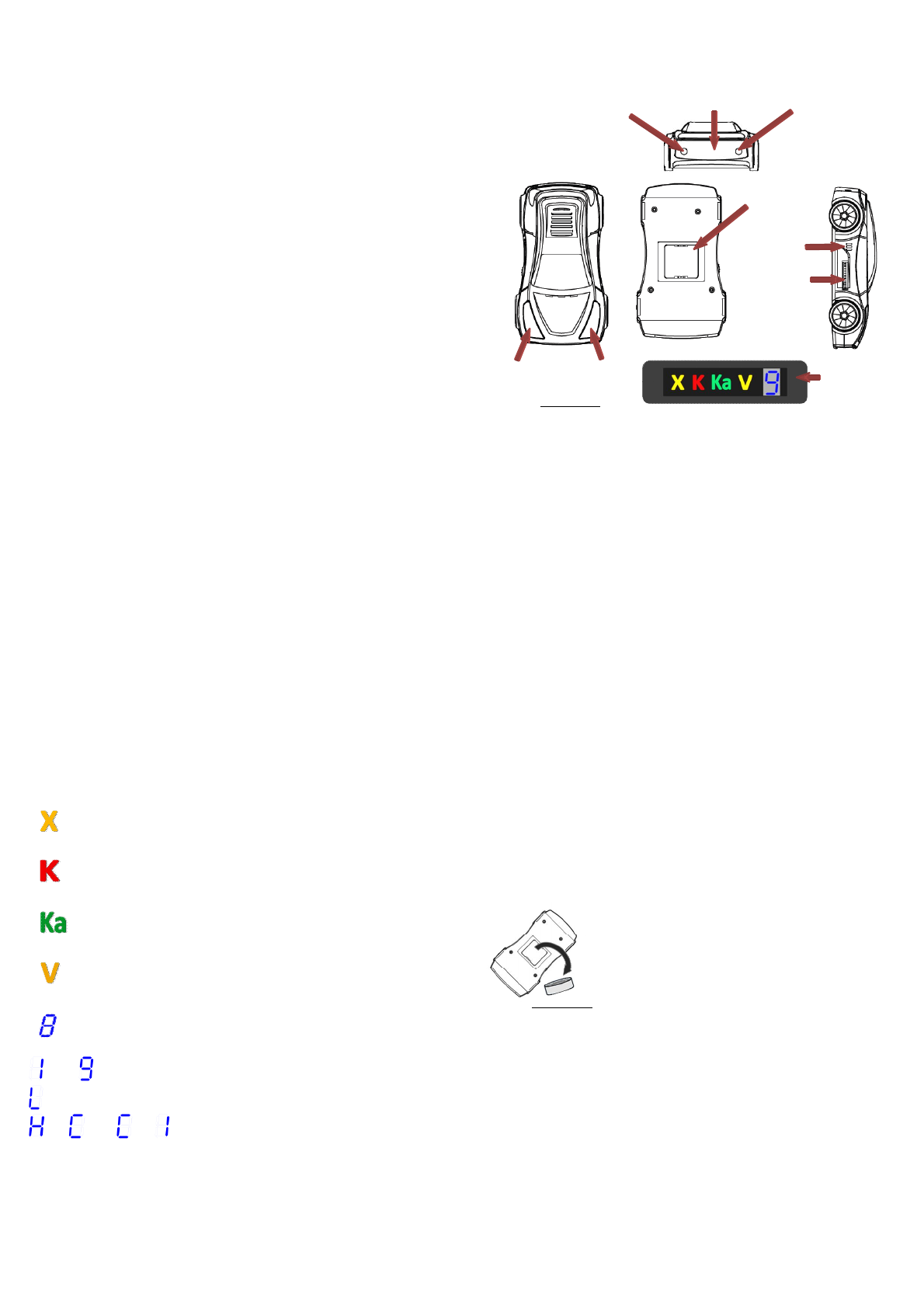

Внешний  вид  устройства,  органы  управления  и  индикация  показаны  на
рисунке 1:
























Рисунок 1.



Гнездо  «DC  12V».  Электрический  разъём,  предназначенный   для

подключения штатного кабеля  питания (см. гл. «Установка и  подключе-
ние пи тания»).



Регулятор  «POWER/VOL».  Поворотный  выключ атель,  предназначен-

ный  для  включения  (выключения)  радар-детектора  и  плавного  измене-
ния громкости звуковых сигналов.



Кнопка  «DIM».  Микровыключ атель,  предназначенный  для  ручной

установки яркости ди сплея (см. гл. «Изменение яркости дисплея»).



Кнопка  «CITY».  Микровыключатель,  предназначенный  для  включе-

ния  режима  ГОРОД  и  отключения  звукового  оповещения  детектора  (см.
гл. «Режим ГОРОД» и «Функция отключения звуковой тревоги»).



Рупорная антенна. Передняя (фронтальная)  сторона радар-детектора.

Место расположения встроенной рупорной антенны приёмника.

Гнездо

«DC 12V»

Регулятор

«POWER/VOL»

Кнопка

«DIM»

Кнопка

«CITY»

Зуммер

Линза

Рупорная

антенна

Дисплей

Металлическая

вставка под

магнит

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q-85

-7-

Q-85

CRUNCH



Линза.  Оптическое  устройство,  предназначенное  для  фокусировки

рассеянного сигнала лазера на приёмный датчик детектора.



Металлическая  вставка  под  магнит.  Панель,  предназначенная  для

монтажа детектора на установочный магнит.



Зуммер. Месторасположени я выхода звукового сигнализатора.



Дисплей.  Совокупность  символьных  индикаторов,  предназначенных

для отображения визуального сигнала тревоги и подтверждения режима
работы детектора.
Формат  дисплея  показан  на  рисунке  1.  Четыре  символьных  индикатора
и семисегментный элемент, имеющие следующие назнач ения:



[

 ]  –  символ  оранжевого  цвета.  Индикатор  тревоги.  Вспыхивание

индикатора  указывает  на  обнаружение  сигнала  в  диапазоне  Х.  Подроб-
ности в гл. «Обнаружение сигнала».



[

]  –  символ  красного  цвета.  Индикатор  тревоги.  Вспыхивание  и н-

дикатора  указывает  на  обнаружение  сигнала  в  диапазоне  К.  Подробно-
сти в гл. «Обнаружение сигнала».



[

]  –  символ  зелёного  цвета.  Индикатор  тревоги.  Вспыхивание

индикатора  указывает  на  обнаружение  сигнала  в  диапазоне  Ка.  Под-
робности в гл. «Обнаружение сигнала».



[

 ]  –  символ  оранжевого  цвета.  Индикатор  тревоги.  Вспыхивание

индикатора указывает на обнаружени е системы VG-2. Подробности в гл.
«Обнаружение сигнала».



[

]  –  семи сегментный   светодиодный   элемент  синего  цвета.   Много-

функциональный и ндикатор. Отображает следующую информаци ю:

[

 ] … [

 ] – Индикация уровня обнаруженного сигнала.

[

 ] – Тревожная и ндикация при обнаружении сигнала лазера.

[

 ], [

 ] и  [

]+[

] – Индикация режима работы. Режим ТРАССА,

ГОРОД или ГОРОД 1.

УСТАНОВКА ДЕТЕКТОРА

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Рекомендации по монтажу прибора

Лазер/Радар-детектор  ориентируется  строго  горизонтально  и

по  направлению  движения  автомобиля,  относитель но  радиоантенны  и

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q-85

-8-

Q-85

CRUNCH

Рисунок 2.

передней  линзы  оптического  приёмника  (фронтальная  часть  прибора).
Для успешной работы радар-детектора  необходимо выбрать место уста-
новки,  обеспечивающее  максимальный  обзор  прибора.  Сектор  обнару-
жения  детектора  не  должен  ограничиваться  посторонними  предметами.
Присутствие  декоративных  элементов,  цифровых  устройств  или  других
приложений  между детектором и  ветровым стеклом, снижает эффектив-
ность устройства или блокируют его работу.

ВНИМАНИЕ!  Устройство  не  должно  ограничивать  обзор  водителя,  кро-
ме  того,  радар-детектор  не  должен  угрожать  водителю  (пассажиру)
причинением  вреда  при  резком  торможении  или  другой  не  штатной
ситуации на дороге.

Установка на магнит

Лазер/Радар-детектор

CRUNCH  Q-85

  устанавливается  на  па-

нель приборов, единственно удобным  способом, с использованием уста-
новочного магнита (Рис.2).
Порядок установки следующий:



Тщатель но  протрите,  влажной  тряпкой,  поверх-

ность  выбранного  места  установки  на  приборной
панели.



Дождитесь высыхани я поверхности.



Удалите  предохранительное  покрытие  с  клейкого

основания магнита.



Прижмите  магнит  клейким  основанием  к  выбран-

ной поверхности на 10-15 секунд.



Совместите  металлическое  основание  прибора  с

магнитом.

ВНИМАНИЕ!  Приклеивать  магнит  к  панели  приборов  необходимо  при
температуре  поверхности  не  ниже  +5°С.  При  температуре  ниже  +5°С
свойства  клейкого  основани я  магнита  резко  ухудшаются  и  удержание
детектора на поверхности панели становится не надёжным.

Необходимо  помнить!  Переустановка  магни та  ухудшает  свойства
клейкой  основы  и  снижает  надёжность  крепления  устройства  на  при-
борной панели.

Подключение питания

Электропитание  Лазер/Радар-детектора

CRUNCH  Q-85

рас-

считано  от  сети  постоянного  напряжения  в  ди апазоне  12  -  15В,   с  отри-
цательным  потенциалом  (минусом)  на  корпусе  автомобиля.  Несоответ-
ствие  питающего  напряжени я,  заявленным  параметрам,  снижает  эф-
фективность работы или приводит к выходу прибора из строя.
В  комплектацию  прибора  входит  кабель  питания  с  адаптером  прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.

1.

Подключите  малый  штекер  кабеля  питания  в  гнездо  «DC  12V»

детектора. Штекер должен войти до упора.
