ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q-65

-5-

Q-65

CRUNCH

КРАТКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ


1.

Рабочие диапазоны Х, К, Ка

2.

Ручное отключение ди апазона Х

3.

Обнаружение импульсных  сигналов Ultra  X, Ultra  K,  POP, а  так  же

радаров с коротким временем излучени я Instant-On
4.

Автоматическая маскировка от пеленгатора.

Для системы VG-2 не видим
5.

Круговое обнаружение лазерного сигнала. Рабочий сектор 360°

6.

Цифровая обработка сигнала

7.

Расширенная си стема защиты от ложных сигналов:



Режимы ГОРОД, ГОРОД1.

Изменение чувствительности к ложным сигналам



Ка FILTER.

Интеллектуаль ная фильтрация сигналов в Ка ди апазоне

8.

Светодиодный символьный дисплей

9.

Дополнительный семисегментный элемент.

Многофункциональ ный индикатор
10.

Индикатор уровня сигнала

11.

Настройка яркости дисплея. Три уровня

12.

Дополнительная светодиодная и ндикация.

Машинка дублирует сигнал тревоги вспышкой фар
13.

Звуковой сигнализатор.

Индивидуальное оповещение по диапазонам и типу сигнала
14.

Функция звукового подтверждения

15.

Выбор тональности звуковой тревоги

16.

Вариатор. Плавная регулировка громкости

17.

Функция MUTE. Отключение звукового оповещени я

18.

Энергосберегающий режим.

Автоматическое отключение детектора
19.

Функция DEMO.

Имитация сигнала тревоги при обнаружении радара (лидара)
20.

Автоматическое тестирование после включ ение прибора

21.

Функция QUICK START.

Ускоренный переход в рабочий режим детектора
22.

Сохранение пользовательских настроек после отключени я прибора

23.

Быстрая установка детектора на панель приборов

ПРИМЕЧАНИЕ:  Количество  функций  устройства  может  быть  изменено
Производителем,  с  целью  улучшения  пользовательских  характеристик,
без предварительного уведомлени я.

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q-65

-6-

Q-65

CRUNCH

НАЗНАЧЕНИЕ ИНДИКАТОРОВ

И ОРГАНОВ УПРАВЛЕНИЯ УСТРОЙСТВА

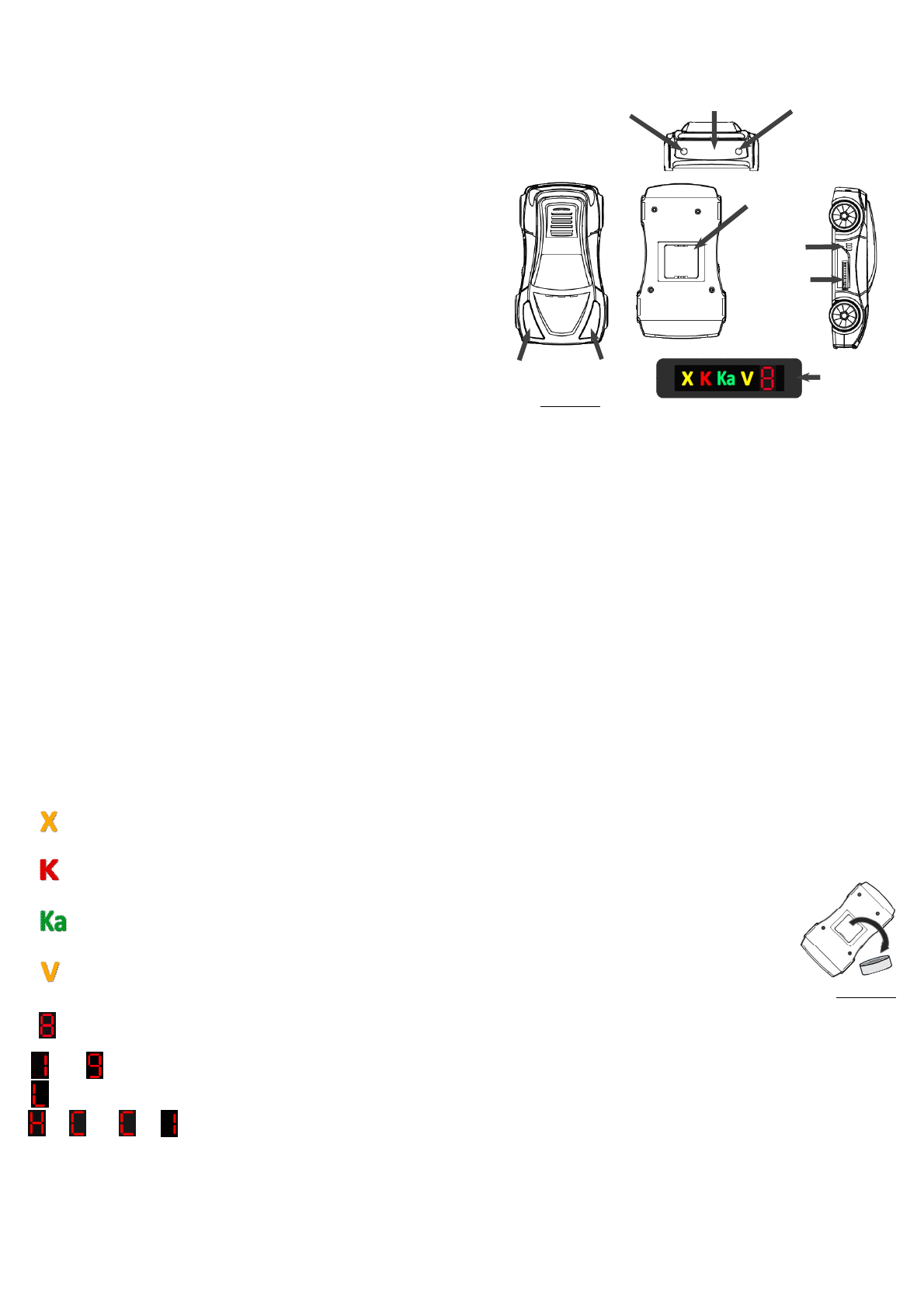

Внешний  вид  устройства,  органы  управления  и  индикация  показаны  на
рисунке 1:
























Рисунок 1.




Гнездо  «DC  12V».  Электрический  разъём,  предназначенный   для

подключения штатного кабеля  питания (см. гл. «Установка и  подключе-
ние пи тания»).



Регулятор  «POWER/VOL».  Поворотный  выключ атель,  предназначен-

ный  для  включения  (выключения)  радар-детектора  и  плавного  измене-
ния громкости звуковых сигналов.



Кнопка  «DIM».  Микровыключ атель,  предназначенный  для  ручной

установки яркости ди сплея (см. гл. «Изменение яркости дисплея»).



Кнопка  «CITY».  Микровыключатель,  предназначенный  для  включе-

ния  режима  ГОРОД  и  отключения  звукового  оповещения  детектора  (см.
гл. «Режим ГОРОД» и «Функция отключения звуковой тревоги»).



Рупорная антенна. Передняя (фронтальная)  сторона радар-детектора.

Место расположения встроенной рупорной антенны приёмника.

Гнездо

«DC 12V»

Регулятор

«POWER/VOL»

Кнопка

«DIM»

Кнопка

«CITY»

Зуммер

Линза

Рупорная

антенна

Дисплей

Металлическая

вставка под

магнит

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q-65

-7-

Q-65

CRUNCH



Линза.  Оптическое  устройство,  предназначенное  для  фокусировки

рассеянного сигнала лазера на приёмный датчик детектора.



Металлическая  вставка  под  магнит.  Панель,  предназначенная  для

монтажа детектора на установочный магнит.



Зуммер. Месторасположени я выхода звукового сигнализатора при бора.



Дисплей.  Совокупность  символьных  индикаторов,  предназначенных

для отображения визуального сигнала тревоги и подтверждения режима
работы детектора.
Формат  дисплея  показан  на  рисунке  1.  Четыре  символьных  индикатора
и семисегментный элемент, имеющие следующие назнач ения:



[

 ]  –  символ  оранжевого  цвета.  Индикатор  тревоги.  Вспыхивание

индикатора  указывает  на  обнаружение  сигнала  в  диапазоне  Х.  Подроб-
ности в гл. «Обнаружение сигнала».



[

]  –  символ  красного  цвета.  Индикатор  тревоги.  Вспыхивание  и н-

дикатора  указывает  на  обнаружение  сигнала  в  диапазоне  К.  Подробно-
сти в гл. «Обнаружение сигнала».



[

]  –  символ  зелёного  цвета.  Индикатор  тревоги.  Вспыхивание

индикатора  указывает  на  обнаружение  сигнала  в  диапазоне  Ка.  Под-
робности в гл. «Обнаружение сигнала».



[

 ]  –  символ  оранжевого  цвета.  Индикатор  тревоги.  Вспыхивание

индикатора указывает на обнаружени е системы VG-2. Подробности в гл.
«Обнаружение сигнала».



[

]  –  семисегментный  светодиодный  элемент  красного  цвета.  Мно-

гофункциональ ный индикатор. Отображает следующую информацию:

[

 ] … [

 ] – Индикация уровня обнаруженного сигнала.

[

 ] – Тревожная и ндикация при обнаружении сигнала лазера.

[

 ],  [

 ]  и  [

 ]+[

 ]  –  Индикация  режима  работы.  Режим  ТРАС-

СА, ГОРОД или ГОРОД 1.

УСТАНОВКА ДЕТЕКТОРА

ПОДКЛЮЧЕНИЕ ПИТАНИЯ

Рекомендации по монтажу прибора

Лазер/Радар-детектор  ориентируется  строго  горизонтально  и

по  направлению  движения  автомобиля,  относитель но  радиоантенны  и

ЛАЗЕР/РАДАР-ДЕТЕКТОР

Q-65

-8-

Q-65

CRUNCH

Рисунок 2.

передней  линзы  оптического  приёмника  (фронтальная  часть  прибора).
Для успешной работы радар-детектора  необходимо выбрать место уста-
новки,  обеспечивающее  максимальный  обзор  прибора.  Сектор  обнару-
жения  детектора  не  должен  ограничиваться  посторонними  предметами.
Присутствие  декоративных  элементов,  цифровых  устройств  или  других
приложений  между детектором и  ветровым стеклом, снижает эффектив-
ность устройства или блокируют его работу.

ВНИМАНИЕ!  Устройство  не  должно  ограничивать  обзор  водителя,  кро-
ме  того,  радар-детектор  не  должен  угрожать  водителю  (пассажиру)
причинением  вреда  при  резком  торможении  или  другой  не  штатной
ситуации на дороге.

Установка на магнит

Лазер/Радар-детектор

CRUNCH  Q-65

  устанавливается  на  па-

нель приборов, единственно удобным  способом, с использованием уста-
новочного магнита (Рис.2).
Порядок установки следующий:



Тщатель но  протрите,   влажной  тряпкой,  поверх-

ность   выбранного  места  установки  на  приборной
панели.



Дождитесь высыхани я поверхности.



Удалите  предохранительное  покрытие с клейкого

основания магнита.



Прижмите  магнит  клейким  основанием  к  выбран-

ной поверхности на 10-15 секунд.



Совместите металлическое основание прибора с магнитом.

ВНИМАНИЕ!  Приклеивать  магнит  к  панели  приборов  необходимо  при
температуре  поверхности  не  ниже  +5°С.  При  температуре  ниже  +5°С
свойства  клейкого  основани я  магнита  резко  ухудшаются  и  удержание
детектора на поверхности панели становится не надёжным.

Необходимо  помнить!  Переустановка  магни та  ухудшает  свойства
клейкой  основы  и  снижает  надёжность  крепления  устройства  на  при-
борной панели.

Подключение питания

Питание  Лазер/Радар-детектора

CRUNCH  Q-65

рассчитано  от

сети  постоянного  напряжения  в  ди апазоне  12  -  15В,  с  отрицательным
потенциалом  (минусом)  на  корпусе  автомобиля.  Несоответствие  питаю-
щего  напряжения,  заявленным  параметрам,  снижает  эффекти вность
работы или приводит к выходу прибора из строя.
В  комплектацию  прибора  входит  кабель  питания  с  адаптером  прикури-
вателя автомобиля и штекером подключения в гнездо питания прибора.

1.

Подключите  малый  штекер  кабеля  питания  в  гнездо  «DC  12V»

детектора. Штекер должен войти до упора.

2.

Извлеките  прикуриватель  из  гнезда  и  подключите  адаптер  кабеля
