3150

CRUNCH Evolution

3160

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-5-

КРАТКИЕ ХАРАКТЕРИСТКИ

1.

Обнаружение радара в диапазонах Х, К, Ка

2.

Детектирование  сигналов  со  сложными  временными  характери -

стиками  Ultra-X,  Ultra-K,  Short  Pulse,  (РОР  только  в  модели

CRUNCH

3160

), в том числе Instant-ON

3.

Предупреждение о работе системы VG-2

4.

Ручное отключение канала обнаружени я си стемы VG-2

5.

Обнаружение сигнала лазера в секторах 360°

6.

Микропроцессорная обработка сигнала

7.

Защита от ложных сигналов. Режим ГОРОД

8.

Светодиодный  символьный  дисплей  с  дополнительным  много-

функциональным индикатором

9.

Индикация уровня сигнала. Диапазон значений 1...9

10.

Уровень  обнаруженного  сигнала  пропорционален  частоте  мигани я

индикатора на ди сплее и интенсивности звукового оповещения

11.

Настройка яркости свечения индикаторов ди сплея. Три уровня

12.

Речевой  информатор.  Голосовое  оповещение  (только  в  модели

CRUNCH 3160

)

13.

Выбор типа голосового оповещени я. Русский или английский язык

14.

Звуковой  сигнализатор.  Каждому  диапазону  присвоен  и ндивиду-

альный мультитональный сигнал.

15.

Плавное изменение громкости звука

16.

Отключение звукового сигнала одним нажатием кнопки.

Функция MUTE

17.

Функция ОБУЧЕНИЯ. Демонстрация работы детектора

18.

Функция  САМОТЕСТИРОВАНИЯ.  Автоматическая  проверка  рабо-

тоспособности детектора после включения

19.

Сохранение настроек после отключения прибора

20.

Два варианта установки. На панели приборов и ветровом стекле

21.

Цветовая гамма: чёрный– модель

CRUNCH  3150

и серебристый  –

модель

CRUNCH 3160

ПРИМЕЧАНИЕ: Параметры устройства могут быть изменены прои зводи-
телем  без  предвари тельного  уведомления,  с  целью  улучшения  качест-
венных характеристик прибора!

3150

CRUNCH Evolution

3160

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-6-

ОРГАНЫ УПРАВЛЕНИЯ. ИНДИКАЦИЯ

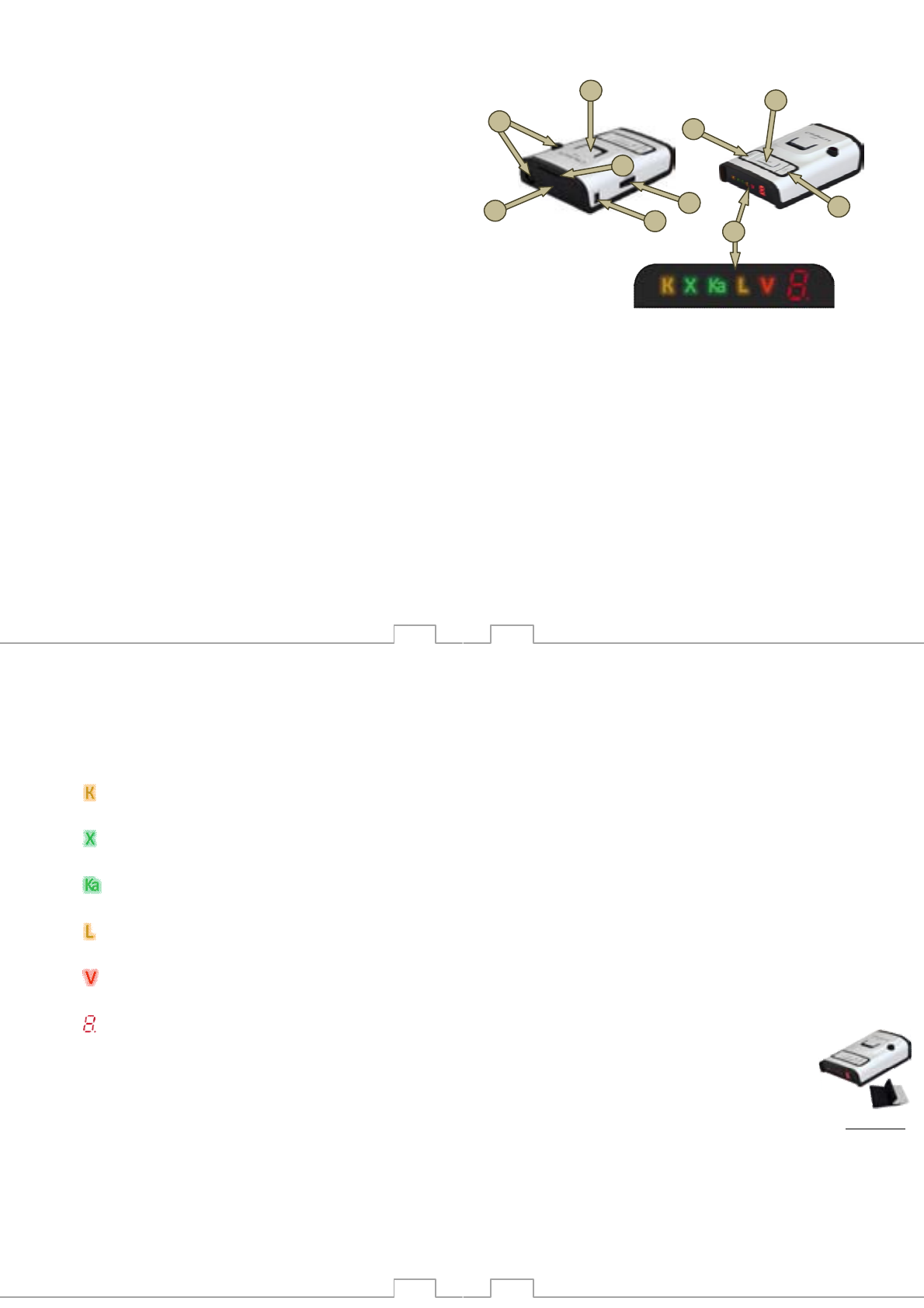

На  рисунке  1  показаны  органы  управления  и  индикация  радар-
детектора на примере

CRUNCH 3160

:

1.

Электрический  разъём  «DC  12V».  Гнездо  подключени я  кабеля

питания.
2.

Выключатель.  Регулятор  громкости.  «POWER/VOL»  -  орган  управ-

ления,  предназначенный  для  включени я  (выключения)  устрой ства  и
регулировки громкости звуч ания звуковых сигналов.
3.

Кнопка  «DIM».  Орган  управления,  предназначенный  для  настрой-

ки яркости дисплея.
4.

Кнопка  «MUTE».  Орган  управлени я,  предназначенный  для  опера-

тивного отключения звукового сигнала тревоги.
5.

Кнопка «CITY». Орган управления, предназначенный для управле-

ния режимом ГОРОД.
6.

Фронталь ная  и  верхняя  линзы  лазерного  приёмника.  Оптические

устройства, предназначенные для захвата рассеянного сигнала лазера в
секторе 360° и фокусировки его на датчик детектора.
7.

Защитный  экран.  Элемент  детектора,  выполненный  из  высококаче-

ственного  пластика  и  предназначенный   для  механической  защи ты  ру-
порной  антенны  детектора,  а  так  же  формирования  фронтальной  (пе-
редней) линзы приёмника лазера.
8.

Монтажный  слот.  Механический  паз,  предназначенный   для  фикса-

ции  радар-детектора  на  держателе  кронштей на,  при  установке  устрой-
ства на ветровом стекле.

1

2

3

4

5

6

7

8

9

10

3150

CRUNCH Evolution

3160

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-7-

9.

Звуковой  сигнализатор.  Динамик.  Аудио  устройство,  предназнач ен-

ное  для  воспроизведения  звуковых  сигналов  тревоги  (подтверждения),
а так же голосовых сообщений в модели

CRUNCH 3160

.

10.

Дисплей.  Светодиодный  символьный  дисплей  с  дополнитель ным  7-

сегментным  элементом.  Дисплей  предназначен  для  отображени я  визу-
альной тревоги, в случ ае обнаружения  систем  технического контроля, а
так  индикации  состояния  радар-детектора  (режима  работы  устройства).
Индикаторы дисплея имеют следующее назначение:



[

]  символ  оранжевого  цвета.  Индикатор  тревоги.  Мигает  с

переменной  интенсивностью  при  обнаружении  при сутствия
сигнала в диапазоне К.



[

]  символ  зелёного  цвета.  Индикатор  тревоги.  Мигает  с  пе-

ременной  интенсивностью  при  обнаружении  присутствия  сиг-
нала в диапазоне Х.



[

]  символ зелёного цвета. Индикатор тревоги. Мигает  с  пе-

ременной  интенсивностью  при  обнаружении  присутствия  сиг-
нала в диапазоне Ка.



[

]  символ  оранжевого  цвета.  Индикатор  тревоги.  Мигает  с

постоянно  максимальной  интенсивностью  при  обнаружении
присутствия лазерного сигнала.



[

]  символ  красного  цвета.  Индикатор  тревоги.  Мигает  с  по-

стоянно  максимальной  интенсивностью  при  обнаружении  сиг-
нала в диапазоне гетеродина системы VG-2.



[

]  многофункциональный  индикатор  красного  цвета.  Семи-

сегментный  элемент  с  точкой  предназначен  для  отображения
уровня  обнаруженного  сигнала  в  формате  1...9,  при   обнару-
жении сигнала в  радиодиапазонах (Х, К, Ка) и индикации ста-
туса  режима  Обучения,  а  так  сохранении  индикации,  в  виде
светящейся  точки,  в  режиме  DIM  (режим  отключенной  инди-
кации  дисплея).  Подробности  в  главе  «Функция  изменения
яркости дисплея».

ВНИМАНИЕ!  Формат индикаторов может быть изменён производителем,
без  предварительного  предупреждени я,  с  целью  улучшения  информа-
тивных характери стик ди сплея.

3150

CRUNCH Evolution

3160

ЛАЗЕР/РАДАР-ДЕТЕКТОР

-8-

УСТАНОВКА РАДАР-ДЕТЕКТОРА

Прочная фиксация радар-детектора гарантирует качественную

работу  устройства  в  различных  условиях  эксплуатации.  Производитель
Лазер/Радар-детектора

CRUNCH  EVOLUTION

  предлагает  два  варианта

креплени я:  на  панели  приборов и на ветровом  стекле. Для обеспечения
эффективной работы  устройства необходимо соблюдать  некоторые  пра-
вила при установке прибора:
1.

Радар-детектор ориентируется  строго горизонталь но и  по  направле-

нию движения автомобиля.
2.

Место  расположения  устройства  выбирается  с  учетом  длины  кабеля

питания.
3.

Наличие  различных  приложений,  устройств  или  других  преград

расположенных  перед  детектором  снижают  эффективность  работы  или
блокируют его полностью.
4.

Перед  установкой  необходимо  тщательно  протереть  место  предпо-

лагаемого  монтажа  влажной  тканью  или  специальной  салфеткой.  Дож-
даться высыхания поверхностей.
5.

Радар-детектор  не  должен  угрожать  водителю  или  пассажиру  при-

чинением  вреда  в  случ ае  резкого  торможени я  или  другой  не  штатной
ситуации в пути.
Монтаж на панели приборов автомобиля


Наиболее  простой  и  удобной  способ  установки  детектора  яв-

ляется  монтаж  устройства  на  панель  приборов.  Такой  способ  установки
предполагает  и спользования  велкро  застёжки  входящую  в  комплект
устройства.
Порядок установки радар-детектора на панели приборов следующий:

1.

Подготовьте  комплект  установки  устройства

на панели  приборов. Достаньте  велкро из  упаковочной
коробки.

2.

Подготовьте  выбранную  поверхность   к  уста-

новке прибора. Проведите очистку поверхности.

3.

Удалите  защитное  бумажное  покрытие  с  од-

ной  стороны  велкро  застёжки  и  прижмите  на  10-15
секунд к основанию радар-детектора.

4.

Удалите  защитное  бумажное  покрытие  с  другой  стороны  вел-

кро  и  прижмите,  вместе  с  устройством,  к  выбранному  месту  на  панели
на 10-15 секунд.

5.

После  установки  не  рекомендуется  снимать  радар-детектор  в

течение порядка 2 часов.

ВНИМАНИЕ! Установку радар-детектора на  панель  приборов  автомоби-
ля необходимо проводить при температуре поверхностей не ниже +5°С.
Пониженная  температура  негативно  сказывается  на  удерживающих
качествах  клейкого  основания  застёжки.  При  установке  устрой ства  в

Рисунок 2.
