Лазер/Радар-детектор CRUNCH

2230

-5-

2230

ОРГАНЫ УПРАВЛЕНИЯ

И ЭЛЕМЕНТЫ ИНДИКАЦИИ ПРИБОРА

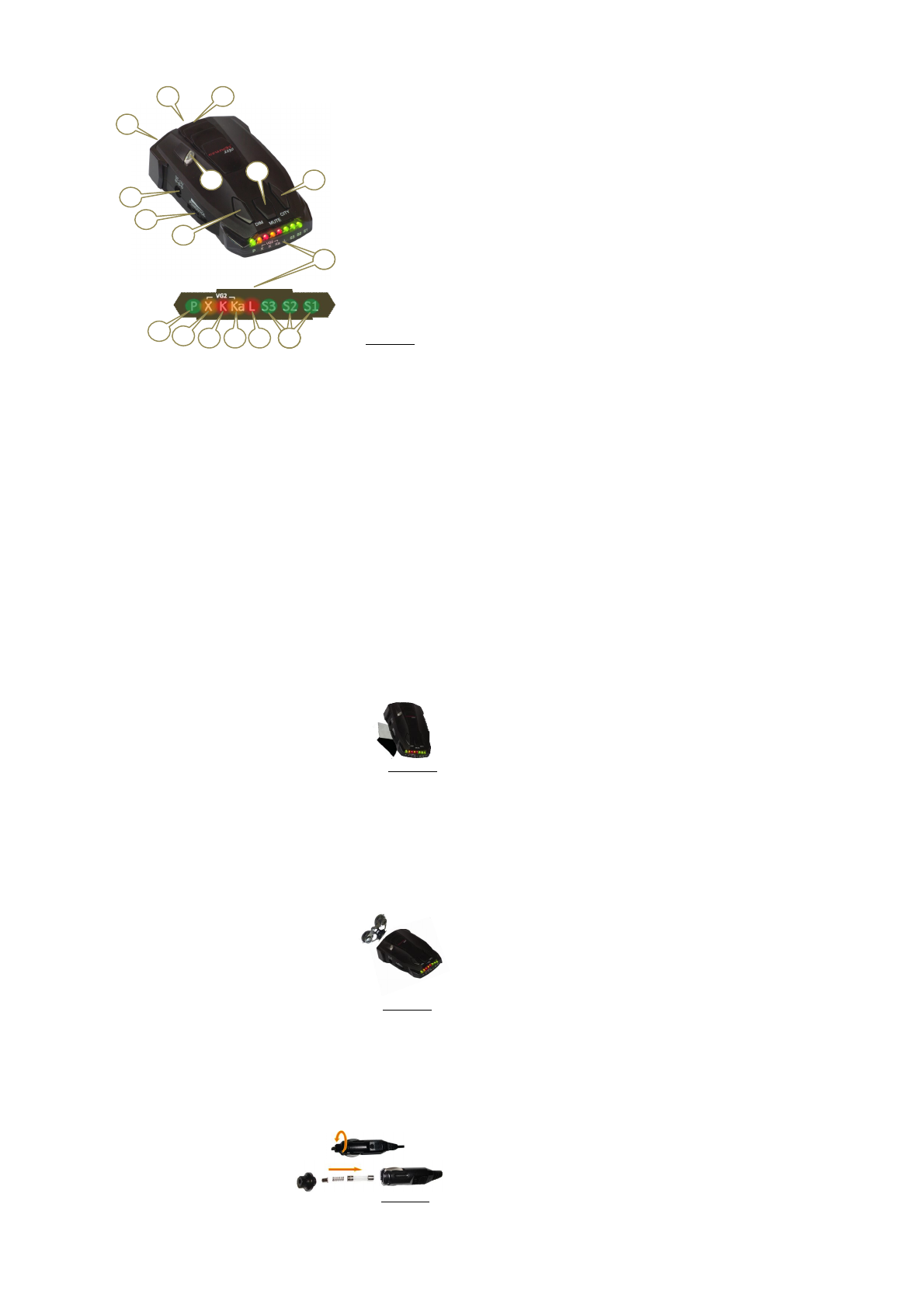

Внешний  вид  детектора,  органы  управления  и  индикация  показаны  на
рисунке 1:



1.

«DC  12V»  –  электрический  разъём,  предназначенный  для  подклю-

чения детектора к источнику  постоянного напряжения в диапазоне  12  –
15  вольт  (с  нагрузочной  способностью  не  менее  80  мА),  по  средствам
штатного кабеля пи тания (входит в комплект).
2.

Элемент  управлени я  «POWER/VOL».  Поворотный  выключ атель,

совмещённый  с  функцией  регулировки   громкости.  Подробности   в  пунк-
те «Включение. Регулировка громкости».
3.

Кнопка  «DIM».  Орган  управления  функцией  настройки  яркости

дисплея. Подробности в пункте «Выбор яркости дисплея».
4.

Кнопка  «MUTE».  Орган  управления  функцией  приглушения  и  от-

ключени я  звуковой  тревоги  детектора.  Подробности  в  пункте  «Функция
приглушения звуковой тревоги».
5.

Кнопка  «CITY».  Орган  управления  восприимчивостью  детектора  к

ложным  сигналам.  Переключает  уровни   от  максимальной  чувствитель-
ности  до  уровня  повышенной  избирательности  и  подавления  обнару-
женного сигнала. Подробности в пункте «Режим ГОРОД».
6.

Место расположения фронтальной линзы лазерного приёмника.

7.

Дополнительная  линза.  В  Лазер/Радар-детекторе

CRUNCH  2230

реализовано  круговое  обнаружение  сигнала  лазера  (360°),   которое

1

2

3

4

5

6

8

9

7

10

10

11  12  13  14  15  14

14

16

Рисунок №1

Лазер/Радар-детектор CRUNCH

2230

-6-

2230

обеспечивается  совместной  работой  фронтальной  и  дополнительной
линзами лазерного приёмника.
8.

Место расположение встроенной рупорной антенны.

9.

Место  расположение  монтажного  паза,  предназначенного  для  фик-

сации  прибора  на  держателе  кронштейна  при  установке  детектора  на
ветровом стекле.
10.

Светодиодный  дисплей.  Индикаторное  табло,  сформированное  во-

семью разноцветными светодиодами.
Назначение светодиодов:
11.

Индикатор  зелёного  цвета  [

P

].  Непрерывное  свечение  индикатора

указывает  на  наличие  электропитания  и   подтверждает  и справное  со-
стояние радар-детектора.
12.

Индикатор  оранжевого  цвета  [

X

].  Вспыхивание  светодиода,  с  пере-

менной частотой, указывает на присутствие излучения в ди апазоне Х.
13.

Индикатор  красного  цвета  [

K

].  Вспыхивание  светодиода,  с  пере-

менной частотой, указывает на присутствие излучения в ди апазоне К.
14.

Индикатор  оранжевого  цвета  [

Ка

].  Вспыхивание  светодиода,  с  пе-

ременной  частотой,  указывает  на  присутствие  излучения  в  диапазоне
Ка.
15.

Индикатор  красного  цвета  [

L

].  Вспыхивание  светодиода,  с  макси-

мальной  частотой,  указывает  на  обнаружения  оптического  сигнала  с
длиной  волны  в  диапазоне  800-1100  нм.  В  данном  диапазоне  работают
комплексы контроля скоростного режима на основе лазера.
16.

Индикаторы  зелёного  цвета  [

S3

],  [

S2

],  [

S1

].  Непрерывное  свече-

ние  одного  из  светодиодов  указывает  на  текущий  уровень  чувствитель-
ности:



[

S3

]  (Sensitivity  №3)  –  максимальная  чувстви тельность,  мак-

симальная даль ность обнаружения радара.



[

S2

] (Sensitivity №2) – средний уровень чувствитель ности.



[

S1

]  (Sensitivity  №1)  –  низкая  чувствительность,  максималь-

ное подавление помех.

Подробности в пункте «Режим ГОРОД».

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Существует два варианта установки прибора. Фиксация радар-

детектора  на  панели  приборов  или  на  ветровом  стекле.  В  комплекте
прибора  входят  кронштей н  с  двумя  присосками  и  велкро-застёжка.  Не
зависимо  от  выбора  места  установки,  Пользователь  должен  обеспечить
максимальный  обзор  прибора.  Детектор  ориентируется  строго  горизон-
тально  и  по  направлению  движени я.  Прибор  не  должен  мешать  водите-
лю в процессе управления автомобилем. Расположение радар-детектора
должно  гарантировать  безопасность   водителя  и   пассажира  в  случае
резкого торможения или другой не штатной ситуации в пути.


Перед  началом  тщатель но  протрите  место  установки  влажной

тканью и дождитесь высыхание поверхности.

Лазер/Радар-детектор CRUNCH

2230

-7-

2230

Установка на панели приборов (Рис.№2):



Извлеките из упаковки велкро-застёжку.



Удалите  защитное  покрытие  с  одной  стороны  установоч-

ного  комплекта  и   прижмите  к  основанию  радар-детектора
на 5-10 секунд.



Удалите  защитное  покрытие  с  другой  стороны  велкро  и

прижмите  радар-детектор  к  выбранной  ранее  поверхности
на панели приборов.

ВНИМАНИЕ!    Установку  прибора,  с  использованием  велкро,  необходи-
мо  проводить  при  температуре  поверхностей  не  ниже  +5°С.  В  условиях
пониженной  температуры  (или  повышенной  влажности)  удерживающие
свойства  клейкого  основания  велкро-застёжки  резко  ухудшаются,  и
крепление детектора становится не надёжным.
Переустановка  радар-детектора  с  и спользованием  одного  и  того  же
комплекта  велкро-застёжки  ухудшает  свойства  клейкого  основания  и
снижает удерживающие качества крепежа в целом.

Установка на ветровом стекле (Рис.№3):



Извлеките из упаковки кронштейн и при соски.



Закрепите при соски в отверстиях кронштейна.



Прижмите  кронштей н  присосками   к  внутренней  по-

верхности  ветрового  стекла,  на  заранее  выбранном  мес-
те.



Совместите  установочный  паз  детектора  с  кронштей-

ном и зафиксируйте прибор.



После  установки  кронштейна,  допускается  его  подги-

бание, с целью достижения наилучшего обзора детектора.

ВНИМАНИЕ! Подгибать держатель необходимо только после демонтажа
радар-детектора  с  кронштей на,  в  противном  случае  велика  вероятность
повреждения установочного паза и корпуса прибора.

Замена предохранителя (Рис.№4).


В  комплект

CRUNCH  2230

  входит  запасной  предохранитель.

Данный  предохранитель  предназначен  для  замены  вышедшего  из  строя
предохрани теля в адаптере  прикуривателя. Неи справность предохрани-
теля может вызвать скачок напряжения в бортовой сети  автомобиля или
результат короткого замыкания.
Последователь ность замены предохранителя:



Возьмите  предохранитель,  расположенный

в упаковочной коробке детектора.



Осторожно  открутите  внешний  колпачок

адаптера вместе с центральным контактом.



Извлеките предохранитель. Проверьте состояние плавкой нити внутри

предохрани теля. Нить не должна быть повреждена.



В случае неисправности предохранителя, замените его на запасной.

Рисунок №2

Рисунок №3

Рисунок №4

Лазер/Радар-детектор CRUNCH

2230

-8-

2230

Подключение детектора к бортовой сети автомобиля.


Электропитание  Лазер/Радар-детектора

CRUNCH  2230

  рас-

считано  от  стабилизированного  источника  пи тания,  в  диапазоне  напря-
жений  от  12  до  15  вольт,  с  минусом  на  корпусе  автомобиля.  Несоответ-
ствие  параметров  бортовой  сети,  заявленным  значениям,  приводит  к
нарушениям в работе детектора или выходу устройства из строя.
Подключение  радар-детектора  к  бортовой  сети  автомобиля  производит-
ся следующим образом:
1.

Достаньте кабель питания из упаковочной коробки радара-детектора

CRUNCH 2230

.

2.

Подключите,  мень ший  по  размеру  штекер,  кабеля  питания,  в  элек-

трический разъём радар-детектора «DC 12V».
3.

Извлеките  прикуриватель  и  подключите  адаптер  кабеля  питания  в

гнездо прикуривателя автомобиля.

РЕЖИМЫ РАБОТЫ

Включение. Регулировка громкости.


После  подключения  кабеля  питания, включите радар-детектор

вращением  поворотного  выключателя  «POWER/VOL»  от  себя.   После
включения  запустится  цикл  автоматического  тестирования  детектора.  В
процессе  тестирования  проверяется  индикация  дисплея  и  прохождение
соответствующих  звуковых  сигналов.  В  случае  отсутствия  звуковых
сигналов  или  в  случае  слишком  низкой  их  громкости,  поверните  пово-
ротный  выключатель  «POWER/VOL»  далее  от  себя,   до  того  момента,
пока  громкость  звучания  сигналов  не  станет  Вас  устраивать.  Снижение
громкости  осуществляется  вращением  элемента  [POWER/VOL]  на  себя.
Функция приглушения звуковой тревоги.


В  Лазер/Радар-детекторе

CRUNCH  2230

  предусмотрена  так

же  возможность  ступенч атого  снижения  громкости,  но  в  данном  случае
только  звуковых  сигналов  тревоги.  В  случае  необходимости  при глуше-
ния  звуковых  сигналов  тревоги,  нажмите  на  кнопку  «MUTE».  Гром-
кость  тревоги  снизится  на  50%  от  максимальной  громкости.  При  необ-
ходимости  отключить  звуковую  тревогу,  нажмите  на  кнопку  «MUTE»
еще  раз.  Звуковые  сигналы  тревоги  будут  заблокированы  полностью.
Третье  нажатие  на  кнопку  «MUTE»  восстановит  исходную  громкость
звучания тревоги.
Выбор яркости дисплея.


Для  адаптации  яркости  дисплея  к  внешней  освещённости  ис-

пользуйте  функцию  настройки  яркости  дисплея.  Функция  управляется
короткими  нажатиями  кнопки  «DIM».  Предусмотрено  три  уровня  ярко-
сти.  В  исходном  состоянии  (первое  включение  прибора)  яркость  дис-
плея максималь ная. Первое нажатие на кнопку «DIM» снижает яркость
на  50%  относительно  исходного  уровня.  После  второго  нажатия  все
индикаторы  дисплея  отключаются  за  исключением  и ндикатора  состо я-
ния  детектора  [

P

].  Яркость  свечения  индикатора  [

P

]  сохраняется  сни-
