Л А З Е Р / Р А Д А Р - Д Е Т Е К Т О Р C R U N C H 2 1 4 B
ОСНОВНЫЕ ФУНКЦИИ
Обнаружение радаров всех ти пов, работающих в диапазонах Х, К и
расширенном Ка
Обнаружение импульсных радаров UltraX, UltraK, SP
Круговое обнаружение лазера, сектор 360
Обнаружение сигналов системы VG-2
Цифровая обработка сигнала. Процессор Samsung
Индикация уровня принимаемого сигнала
Светодиодный символьный дисплей
Изменение яркости свечение дисплея. Три уровня
Защита от ложных срабатываний. Режим ГОРОД/ТРАССА
Плавная регулировка громкости
Выбор тон звукового сигнала. Высокий - низкий
Отключение звуковых сигналов. Режим MUTE
Память настроек. Режимы автоматического тестирования и обучения
Оригинальный дизай н. Компактная конструкция
Два варианта установки. Панель приборов, ветровое стекло
-6-
Л А З Е Р / Р А Д А Р - Д Е Т Е К Т О Р C R U N C H 2 1 4 B

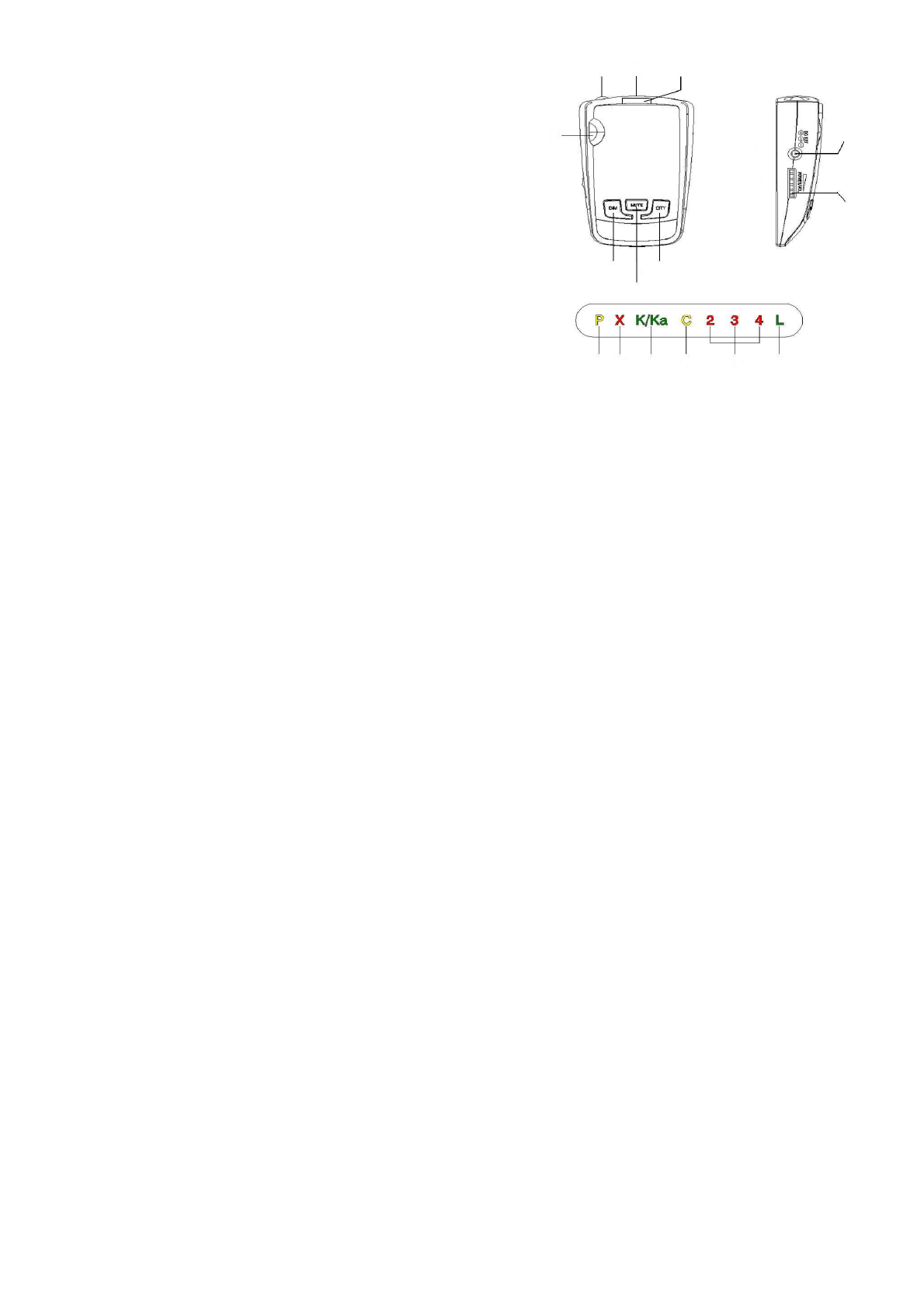

ОРГАНЫ УПРАВЛЕНИЯ
Выключатель питания - регулятор громкости
Включение и выключение детектора и регулировка громкости
звуковых сигналов
Кнопка «Dim» («Яркость»)
Регулировка яркости дисплея. Последовательным нажатием кнопки
«Dim» («Яркость») можно выбрать подходящую яркость светодиодного
дисплея (2 варианта) или отключить световую и ндикаци ю. См.
изменение яркости свечения ди сплея.
Кнопка «Mute» («Тишина»)
Отключение звуковых сигналов.
Кнопка «City» («Город»)
Последователь ное
нажатие
кнопки
устанавливает
порог
чувствительности детектора. См. режим ГОРОД.
Гнездо
подключения
кабеля питания
Выключатель питания
Регулятор громкости
Слот установки
кронштейна
крепления
Радиоантенна
Передняя
оптическая
линза
Задняя
оптическая
линза
Кнопка
«DIM»
Кнопка
«MUTE»
Кнопка
«CITY»
Дисплей
1
2
3
4
5
6
-7-
Л А З Е Р / Р А Д А Р - Д Е Т Е К Т О Р C R U N C H 2 1 4 B
Гнездо для подключения кабеля питания 12В
Вставьте малый штекер кабеля питания (входит в комплект) в гнездо
подключения кабеля питания детектора. См. подключение питани я.
Радиоантенна
Приём сигнала в радио диапазоне.
Передняя оптическая линза
Приём сигналов оптического диапазона в передней полусфере.
Задняя линза лазерного приемника
Детектор
CRUNCH 214B
имеет дополнитель ную линзу, которая
расширяет сектор обнаружения лазерных сигналов до 360°. Это
позволяет владельцу полностью контролировать ситуацию на дороге и
более уверенно управлять автомобилем.
Слот установки кронштейна крепления
Специаль ное отверстие в корпусе, в которое вставляется кронштейн
креплени я детектора.
Дисплей
1. Индикатор питания
Желтый индикатор [
Р
] (POWER) загорается после включения прибора,
подтверждает рабочее состояние прибора.
2. Индикатор радиосигналов Х-диапазона
Красный индикатор [
X
] загорается и мигает, если прибор обнаружил
присутствие радиосигналов Х-диапазона. Чем ближе вы находитесь к
источнику сигнала, тем чаще будет мигать индикатор. Мигание также
сопровождается предупредительными звуковыми сигналами.
3. Индикатор радиосигналов К/Ка- диапазонов
Зеленый индикатор [
К/Ка
], загорается и мигает, если прибор
обнаружил присутствие радиосигналов К-диапазона. Чем бли же вы
находитесь к источнику сигнала, тем чаще будет мигать индикатор.
Мигание
также
сопровождается
предупредительными
звуковыми
сигналами.
4. Индикатор режима ГОРОД/ТРАССА
Желтый индикатор [
C
] отображает включение режима ГОРОД. В
режиме
ГОРОД
сокращается
число
нежелательных
ложных
срабатываний, характерных для города и промышленных территорий.
5. Индикаторы интенсивности принимаемого сигнала
Символы
[
2
],
[
3
]
и
[
4
].
Отображают
относительную
силу
принимаемого сигнала. Чем больше горит цифр, тем сильнее
принимаемый сигнал, и, тем самым, ближе источник сигнала.
-8-
Л А З Е Р / Р А Д А Р - Д Е Т Е К Т О Р C R U N C H 2 1 4 B
6. Индикатор сигналов лазера
Индикатор зеленого цвета [
L
] загорается и мигает в случае, если Ваш
детектор обнаружил присутствие сигналов лазера. Мигание также
сопровождается предупредительными звуковыми сигналами.
УСТАНОВКА
Руководство по монтажу
Для успешной работы лазер/радар-детектора необходимо выбрать
место установки обеспечивающий максимальный обзор детектора.
Помните, радарная антенна и лазерный датчик расположены с внешней
стороны прибора.
Для точного, безошибочного обнаружения сигналов антенну и лазерный
датчик детектора (задняя панель) нужно направи ть на линию горизонта
(параллельно поверхности дороги), постарайтесь при установке
детектора избежать каких-либо металлических преград в секторе
обзора прибора.
Установленный детектор не должен ограничивать обзор водителю.
Не устанавливай те детектор за металлическими поверхностями, за
антенной магнитолы (если антенна находится на лобовом стекле), за
стеклоочистителями и за верхней солнцезащитной кромкой лобового
стекла.
Тонированное
стекло
уменьшает
чувствитель ность
детектора
к
лазерным сигналам, поэтому не устанавливайте лазер/радар-детектор
за тонированными стеклами.
Также,
необходимо предусмотреть, при установке
лазер/радар-
детектор, си туацию резкого торможения автомобиля. Водитель или
пассажир не должны пострадать от удара о прибор.
Виды монтажа
Существуют два способа установки лазер/радар-детектора
CRUNCH
.
Установка с помощью велкро
Для некоторых типов приборной панели крепление детектора с
помощью велкро, включенных в комплект прибора, может оказаться
лучшим способом крепления.
Для установки с помощью велкро, выполните следующие действи я:
Используя влажную ткань, тщатель но протрите поверхность
приборной панели и нижнюю часть детектора.
Отделите защитное бумажное покрытие и приклейте «липучку» к
основанию детектора.
Удалите защитное бумажное покрытие с другой части велкро,
наклейте её на приборную панель и установите детектор.
