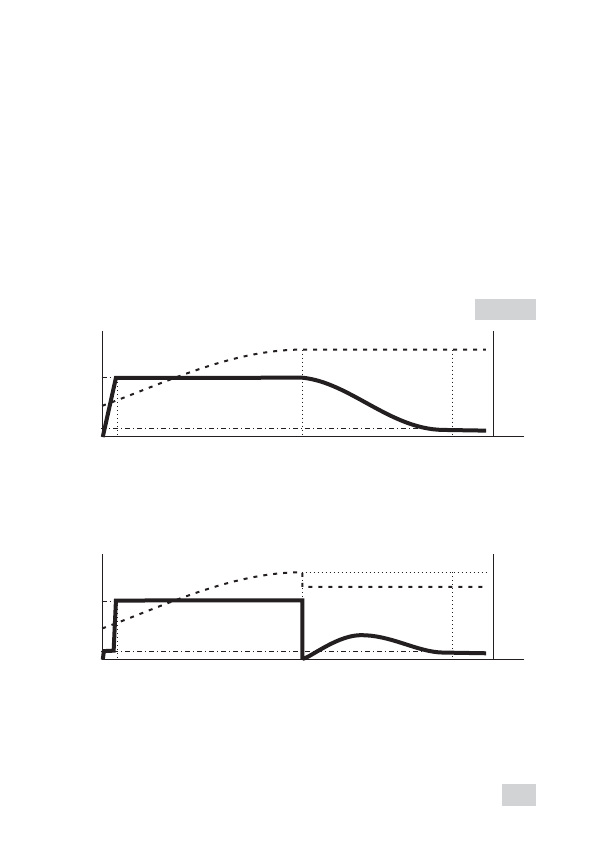

6.1.3 Графики работы ЗУ при заряде кислотных АКБ

в автоматическом режиме

Напр

Напр1

и

- Верхний порог напряжения (стабилизация

напряжения или отключение тока).

Напр2

- Напряжение при достижении которого значение тока

Ток изменяется на Ток 2 (только алгоритмы 4 и 5)

Ток

- Значение силы тока устанавливаемое в начале заряда

Напр3

- Нижний порог напряжения (стабилизация буферного

режима или включение тока)

Условные обозначения

Ток 2

- Значение силы тока устанавливаемое при достижении

Напр2

Ток

I, A

U, B

< 0,5 А

I

II

IV

V

Напр

t, час

Алгоритм 1

I

подключение, перезапуск алгоритма заряда

-

IV

при достижении Напр ЗУ стабилизирует заданное напряжение
(ток автоматически уменьшается)

-

V

- заряд окончен при уменьшении тока до 0,5-1А.

II

- заряд установленным током

Ток

I, A

U, B

< 0.5 А

I

II

IV

V

Напр1

t, час

Напр3

Алгоритм 2

I

- подключение, перезапуск алгоритма заряда

II

- заряд установленным током

IV

- п р и д о с т и ж е н и и Н а п р 1 , З У а в т о м а т и ч е с к и у м е н ь ш а е т

н а п р я ж е н и е с т а б и л и з а ц и и д о Н а п р 3 , д а л е е п р о и с х од и т
с та б и л и з а ц и я з а д а н н о го н а п ря ж е н и я ( то к а вто м ат и ч е с к и
уменьшается)

V

- заряд окончен при уменьшении тока до 0,5-1А

Рис. 2
