19

Входы/выходы сигналов чересстрочной развертки

Некоторые  телевизоры  или  мониторы  имеют  компо-
нентные видеовходы.
Подключение  к  этим  входам  позволяет  вам  получить  при
воспроизведении изображение более высокого качества.
Обозначения  компонентных  видеовходов  могут  отли-
чаться  в  зависимости  от  изготовителя  телевизора  (на-
пример, Y, R-Y, B-Y или Y, CB, CR).
У  некоторых  телевизоров  или  мониторов  уровни  цвета
воспроизводимого  изображения  могут  быть  слегка  по-
нижены, или же возможно изменение оттенков. В таком
случае отрегулируйте телевизор или монитор для полу-
чения оптимального изображения.

Входы/выходы сигналов прогрессивной развертки

Некоторые  телевизоры  или  мониторы  имеют  видеовхо-
ды, которые способны работать с видеосигналами про-
грессивной развертки. Подключение к этим входам поз-
воляет  вам  получить  при  воспроизведении  изображе-
ние наивысшего качества с меньшим мерцанием.

Подключение

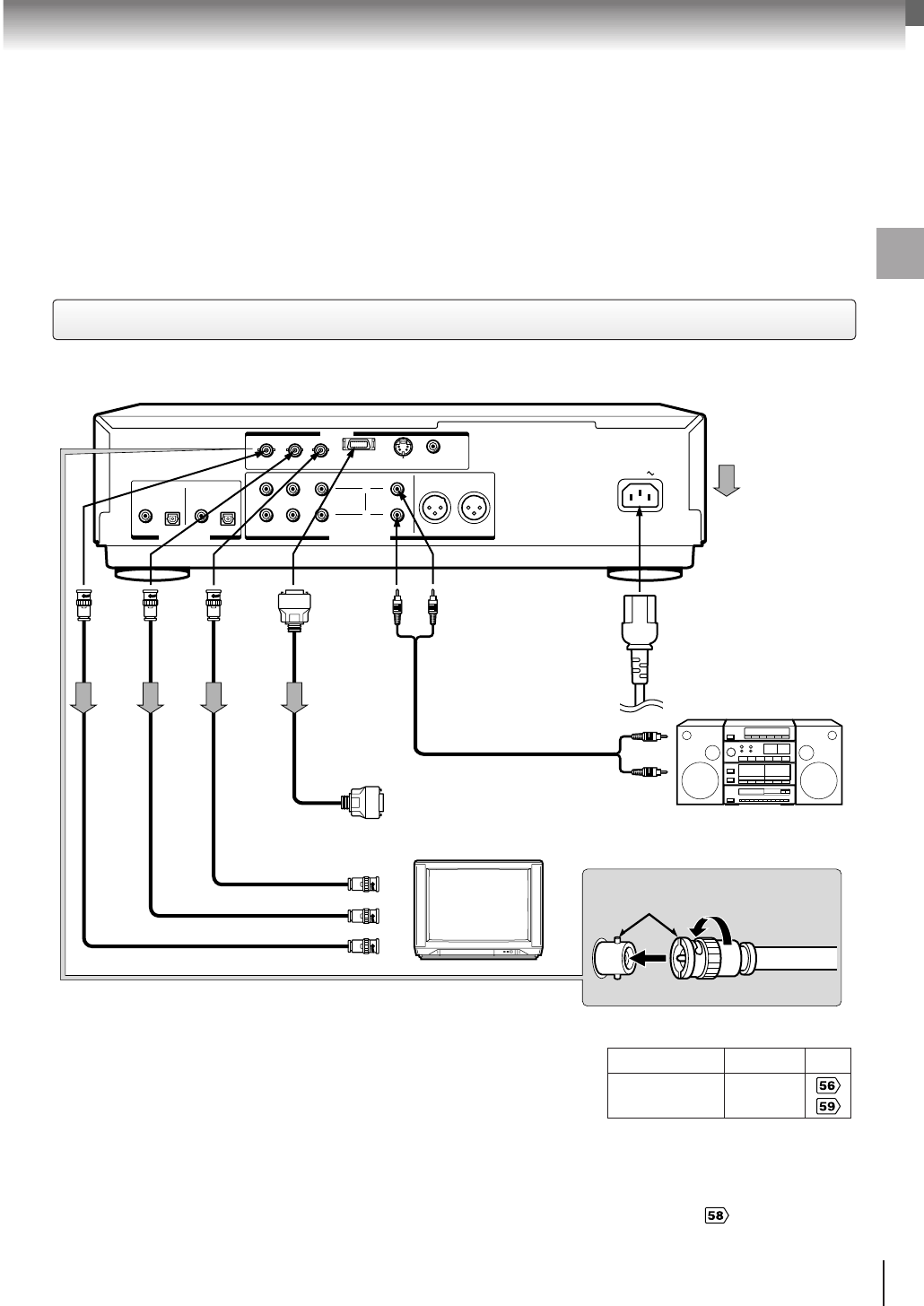

Подключение к аудиосистеме и телевизору через компонентные видеовходы

* Видеовыход  "D1"  или  "D2"  только  для  продуктов  для

японского  рынка.  Телевизор  или  монитор  без  видеовхо-
дов "D" несовместим.

AC IN

SUBWOOFER

SURROUND

FRONT

VIDEO

CENTER

COAXIAL

OPTICAL

COAXIAL

OPTICAL

R

R

L

L

Y

C

B

/P

B

C

R

/P

R

5.1CH

 SURROUND

2CH

BALANCED OUT

BITSTREAM

/PCM OUT

PCM IN

D1/D2

S

AUDIO ANALOG OUT

AUDIO DIGITAL I/O

VIDEO OUT

•

Направление
сигнала

К видеовыходу Y

К видеовыходу СВ/PB

К видеовыходу СR/PR

К видеовыходу

D1/D2*

Аудиосистема

(белый)

(красный)

К видеовходу СR/PR

К видеовходу CВ/PB

К видеовходу Y

Соединитель BNC

Посадите ободок на выступы.

Поверните вправо для фиксации.

(красный)

 (белый)

К аналоговому 2-канальному
аудиовыходу

К видеовходу D

К аудиовходам усилителя

К сетевой розетке

•

Произведите следующие
настройки.

“Audio Out Select”

Индикация на экране

Выберите:

Страница

"BITSTREAM"

или

"PCM"

Телевизор  или  монитор  с  компо-
нентными  видеовходами  (черес-
строчная развертка) или
Телевизор  или  монитор  с  компо-
нентными  видеовходами  (про-
грессивная развертка)

■

Переключение  выходных  сигналов  (чересстрочный/прогрес-
сивный формат)

Нажмите PROGRESSIVE на пульте ДУ.
Выходной  сигнал  меняется  с  сигнала  чересстрочной  развертки  на
сигнал  прогрессивной  развертки  и  наоборот.  Когда  DVD-плеер  ис-
пользует  сигналы  прогрессивной  развертки,  горит  индикатор  PRO-
GRESSIVE на плеере.

●

Потребителям следует принять во внимание, что не все телевизоры с высоким разрешением полностью сов-
местимы с данным продуктом и на картинке возможны ложные изображения. В случае проблем с изображе-
нием  в  прогрессивном  формате  525р  рекомендуется  переключиться  на  выход  со  "стандартным  разрешени-
ем". Если у вас имеются вопросы по совместимости вашего телевизора с этой моделью DVD-плеера, исполь-
зующей формат 525р, свяжитесь с нашим сервисным центром.

●

Для вывода видеосигналов в прогрессивном формате установите "PAL/Auto" на "Auto"

.

●

Диск, записанный в системе PAL, нельзя смотреть в формате прогрессивной развертки. Видеосигналы таких
дисков всегда выводятся в формате чересстрочной развертки.
