-11-

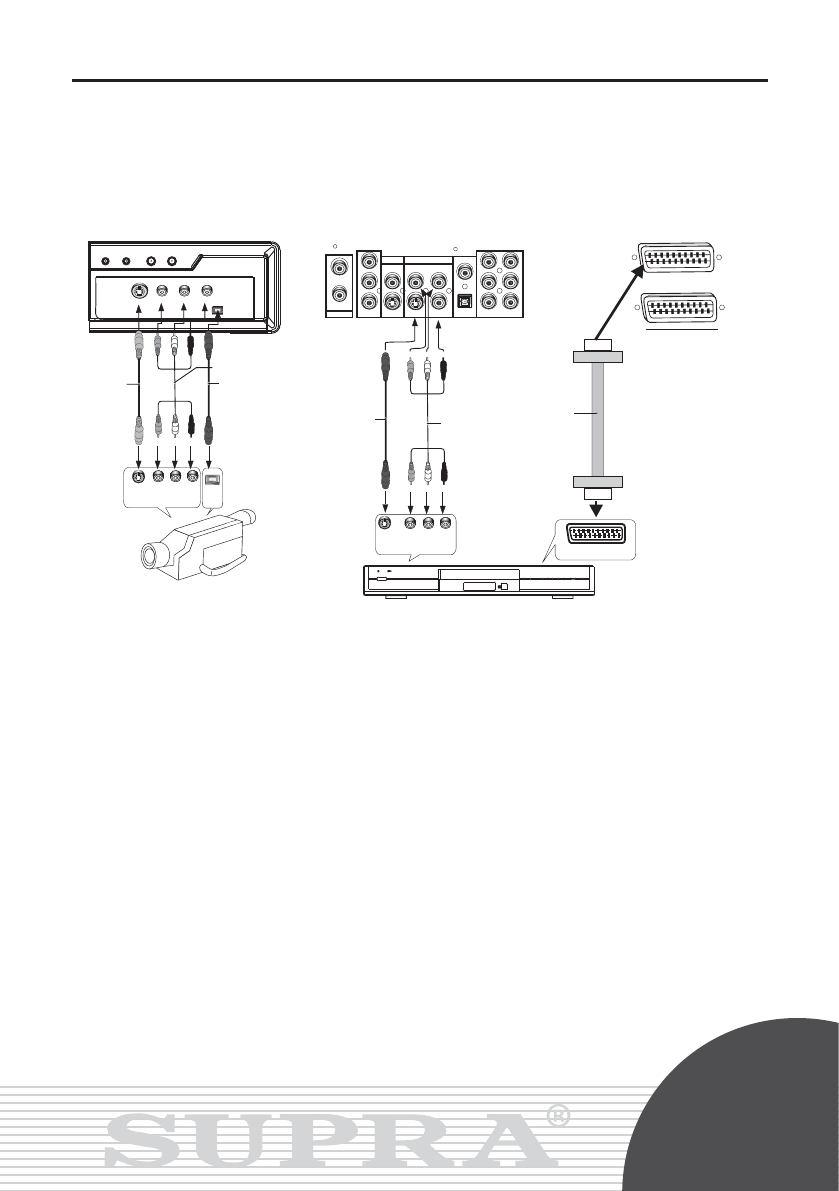

Подключение источника входного сигнала

Соедините видеомагнитофон или видеокамеру (кабелем DV) с соответствующими разъ-
емами проигрывателя.

P O W E R

OP EN/CLOSE

PL AY /PAUSE

STOP

V I D E O
O U T

A U D I O
O U T

S ? V I D E O
O U T

S C A R T
O U T

U/Pb

V/Pr

S/N:

OUT

TV AN TENNA

COAXIAL

OPTIC AL

VIDEO

S?VIDE O

O U T

I N

CEN

REC /O N

REC/OFF

C H+

C H?

V I D E O I N

A U D I O I N

S?V IDE O I N

D V I N

D V
O U T

V I D E O
O U T

A U D I O
O U T

S ? V I D E O
O U T

кабель

S-Video

кабель

S-Video

кабель

SCART

вход SCART

выход SCART

желтый белый красный

аудио-видео
кабель

кабель DV
IEEE1394

Примечание:

Если запись производится с выхода S-Video источника проигрывания, то аудио входом яв-
ляется красный (правый канал R) и белый (левый канал L) аудио канал на задней стенке
устройства.

СОЕДИНЕНИЯ
