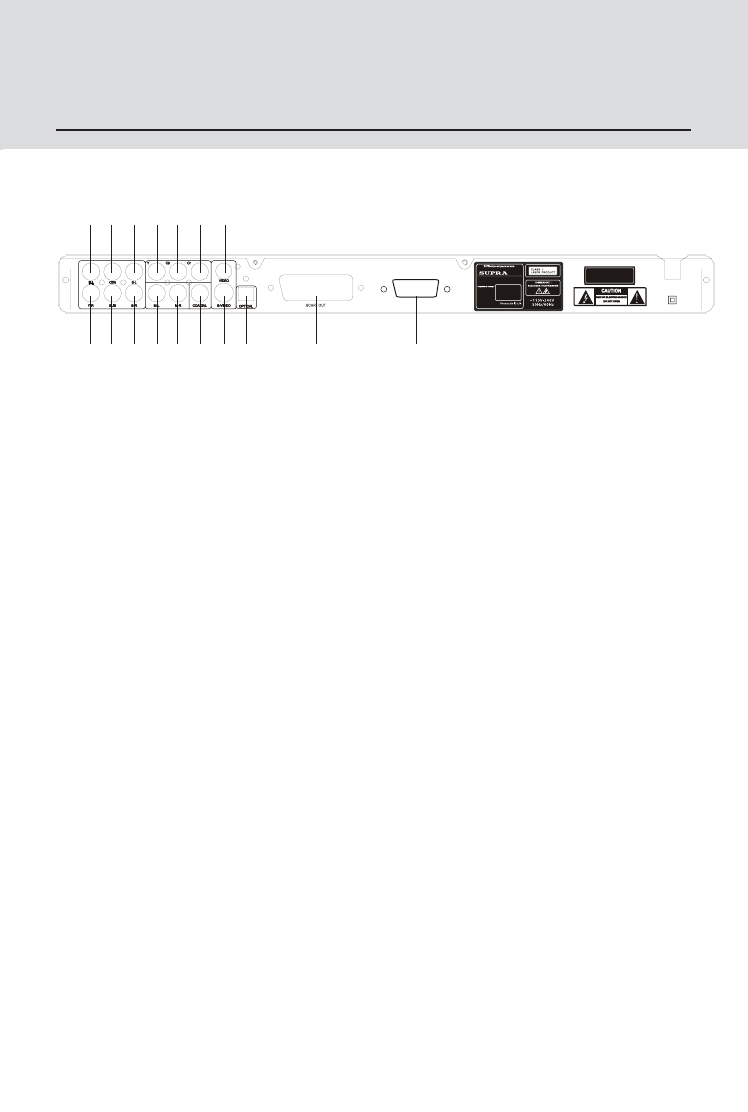

ЗАДНЯЯ ПАНЕЛЬ

1.

F-L – выход на фронтальную левую колонку

2.

CEN – выход на центральную колонку

3.

S-L – выход на боковую левую колонку

4/5/6. Y.Cb.Cr – видео выходы компонентных сигналов

7.

VIDEO – композитный видео выход

8.

F-R – выход на фронтальную правую колонку

9.

SUB – выход на сабвуфер

10. S-R – выход на боковую правую колонку

11. M-L – аудиовыход левого канала

12. M-R – аудиовыход правого канала

13. COAXIAL – цифровой коаксиальный аудиовыход

14. S-VIDEO – видео выход S-VIDEO

15. OPTICAL – оптический цифровой выход

16. SCART OUT – SCART выход

17. VGA OUT – выход VGA

15

1

2

3

4

5

6

7

8

9

10 11 12 13

14 15

16

17

~ 1 1 0 - 2 4 0 V   1 5 W

5 0 H z - 6 0 H z

C L A S S   1

L A S E R   P R O D U C T

D V - 5 0 2

D V S - 3 1 0 X K I I

V G A     O U T
