ПОДСОЕДИНЕНИЯ

Перед подключением проигрывателя к телевизору ознакомьтесь с руко-
водством по эксплуатации телевизора; убедитесь в том, что оба устрой-
ства выключены, а штепсельные вилки извлечены из розеток электропи-
тания. Подключите проигрыватель к телевизору по одному из вариантов
подсоединения (см. схему подсоединения).

Примечание:

Не подсоединяйте проигрыватель к телевизору по нескольким вари-
антам подсоединения одновременно.

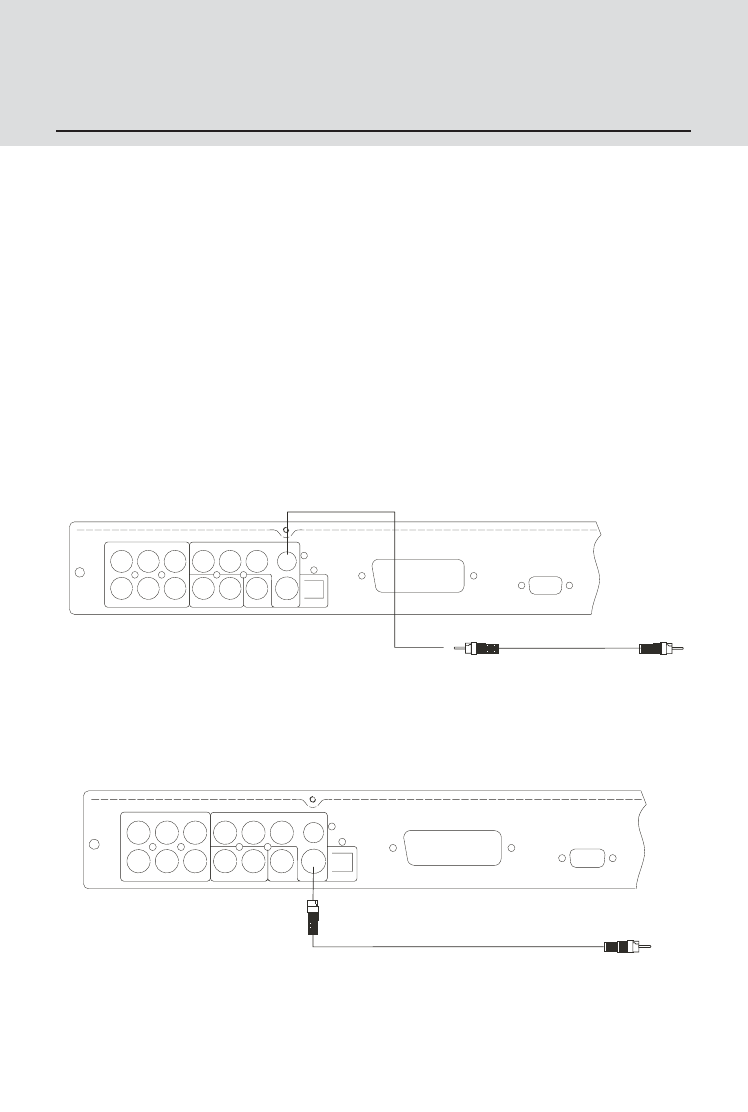

Варианты подсоединения Видео выхода:

1. Соедините видео выход проигрывателя с видео входом телевизора

при помощи видео кабеля.

2.  Если на вашем телевизоре имеется вход S-Video, подсоедините про-

игрыватель при помощи кабеля S-Video.
