ПОДСОЕДИНЕНИЯ

Перед подключением проигрывателя к телевизору ознакомьтесь
с руководством по эксплуатации телевизора; убедитесь в том,
что оба устройства выключены, а штепсельные вилки извлечены
из розеток электропитания. Подключите проигрыватель к телеви-
зору по одному из вариантов подсоединения (см. схему подсо-
единения).

Примечание:

Не подсоединяйте проигрыватель к телевизору по нескольким
вариантам подсоединения одновременно.

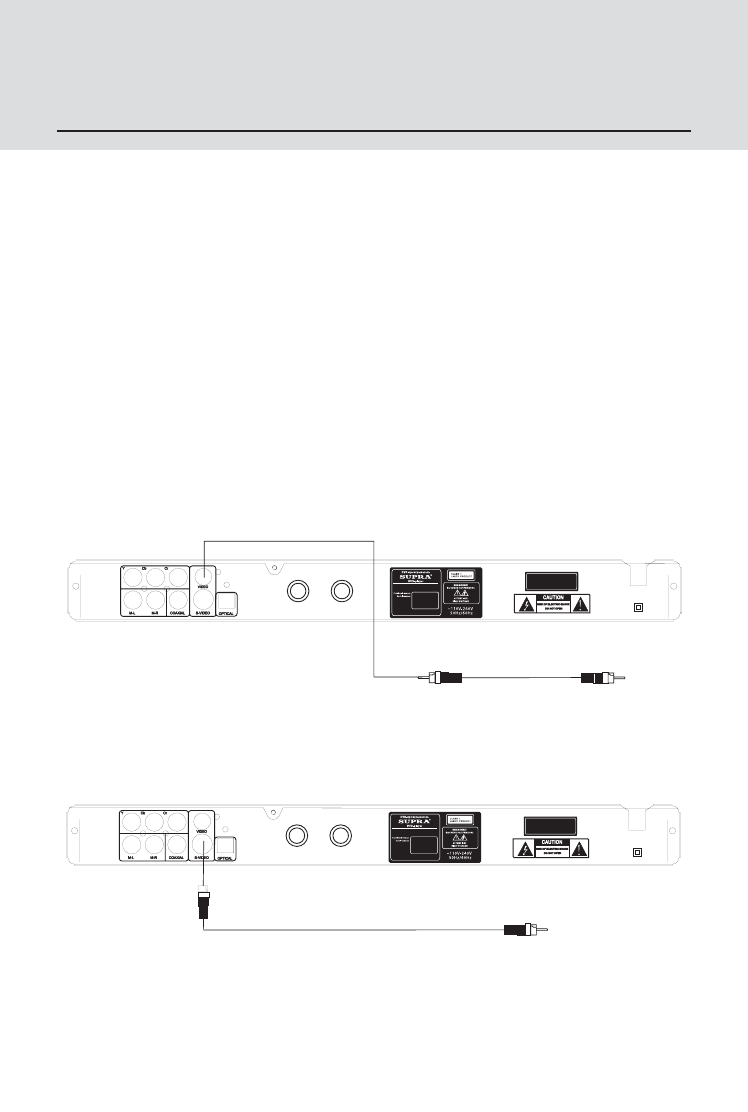

Варианты подсоединения Видео выхода:

1. Соедините видео выход проигрывателя с видео входом теле-
визора при помощи видео кабеля.

2. Если на вашем телевизоре имеется вход S-Video, подсоедини-
те проигрыватель при помощи кабеля S-Video.

16

видеовыход

видеокабель

к видеовходу ТВ

~ 1 1 0 - 2 4 0 V
5 0 H z - 6 0 H z

C L A S S   1

L A S E R   P R O D U C T

D V S - 0 1 2 X

1

M I C

2

выход S-Video

кабель S-Video

вход S-Video ТВ

~ 1 1 0 - 2 4 0 V
5 0 H z - 6 0 H z

C L A S S   1

L A S E R   P R O D U C T

D V S - 0 1 2 X

1

M I C

2
