10

Подключения

При распаковке см. стр. 47 для проверки наличия принадлежностей, входящих в
комплект поставки.

b

• Для предотвращения нежелательных помех надежно подключайте кабели.
• См. инструкции, прилагаемые к подключаемым компонентам.
• Перед подключением обязательно отсоедините каждый компонент от сетевой розетки.

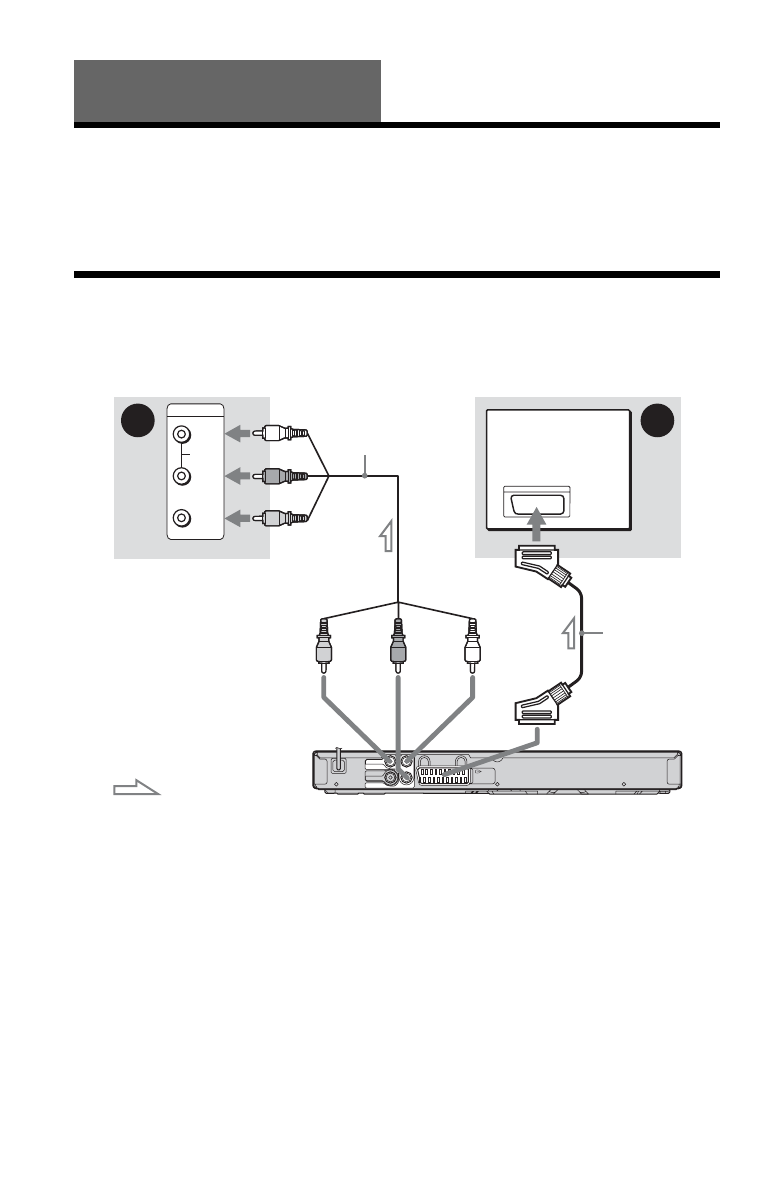

Пункт 1: Подключение к телевизору

Подсоедините данный проигрыватель к телевизору с помощью видеокабеля.

Выберите одну из схем

A

 –

B

 в соответствии с входным гнездом на телевизоре,

проекторе или аудиокомпоненте.

A

 Входное гнездо аудио/

Входные гнезда видеосигнала

Получится изображение стандартного
качества.

B

 Входное гнездо SCART

Следите за надежностью подключения,
чтобы избежать шума и помех.

При использовании этого соединения
убедитесь, что телевизор
поддерживает формат сигналов RGB.
См. инструкции по эксплуатации,

прилагаемые к подключаемому
телевизору. Кроме того, если для
параметра “LINE” установлено
значение “RGB” в меню
“НАСТРОЙКА ЭКРАНА” на дисплее
настроек (стр. 34), используйте кабель
SCART, который поддерживает
сигналы RGB.

A

B

VIDEO

INPUT

AUDIO

L

R

      LINE

(RGB)

-TV

AUDIO OUT

COAXIAL

DIGITAL OUT

L
R

VIDEO

VIDEO OUT

Аудио-/видеокабель
(прилагается)

Телевизор

к гнезду VIDEO OUT/
AUDIO OUT

: Направление

сигнала

Проигрыватель CD/DVD

(желтый)

к гнезду LINE
(RGB)- TV

Кабель SCART
(не прилагается)

Телевизор

(красный)

(белый)

(красный)

(белый)

(желтый)
