7

1

Подк лючите компонентные видеокабели
(не вход ят в комплек т) к:

ра зъемам

•

Y Pb Pr

 на устройстве;

входным ра зъемам COMPONENT

•

VIDEO на телевизоре.

2

Подк лючите аудиокабели к:

разъемам

•

AUDIO OUT L /R

 на устройстве;

входным разъемам AUDIO на телевизоре.

•

Вариант 2. Подключение к
видеоразъему (CVBS).

1

Подк лючите композитный видеокабель к:

ра зъему

•

T V  OUT

 на устройстве;

входному разъему VIDEO на телевизоре.

•

2

Подк лючите аудиокабели к:

разъемам

•

AUDIO OUT L /R

 на устройстве;

входным разъемам AUDIO на телевизоре.

•

Передача аудиопотока на другие
устройства

Перенаправьте звук с DVD-плеера на
другие устройства для улучшения качества
воспроизведения.

Подключение к цифровому усилителю/
ресиверу

1

Подк лючите коаксиа льный кабель
(не входит в комплек т) к:

ра зъему

•

COA XIAL

 на устройстве;

входному ра зъему COA XIAL /DIGITAL

•

на устройстве.

COAXIAL

DIGITAL AUDIO

INPUT

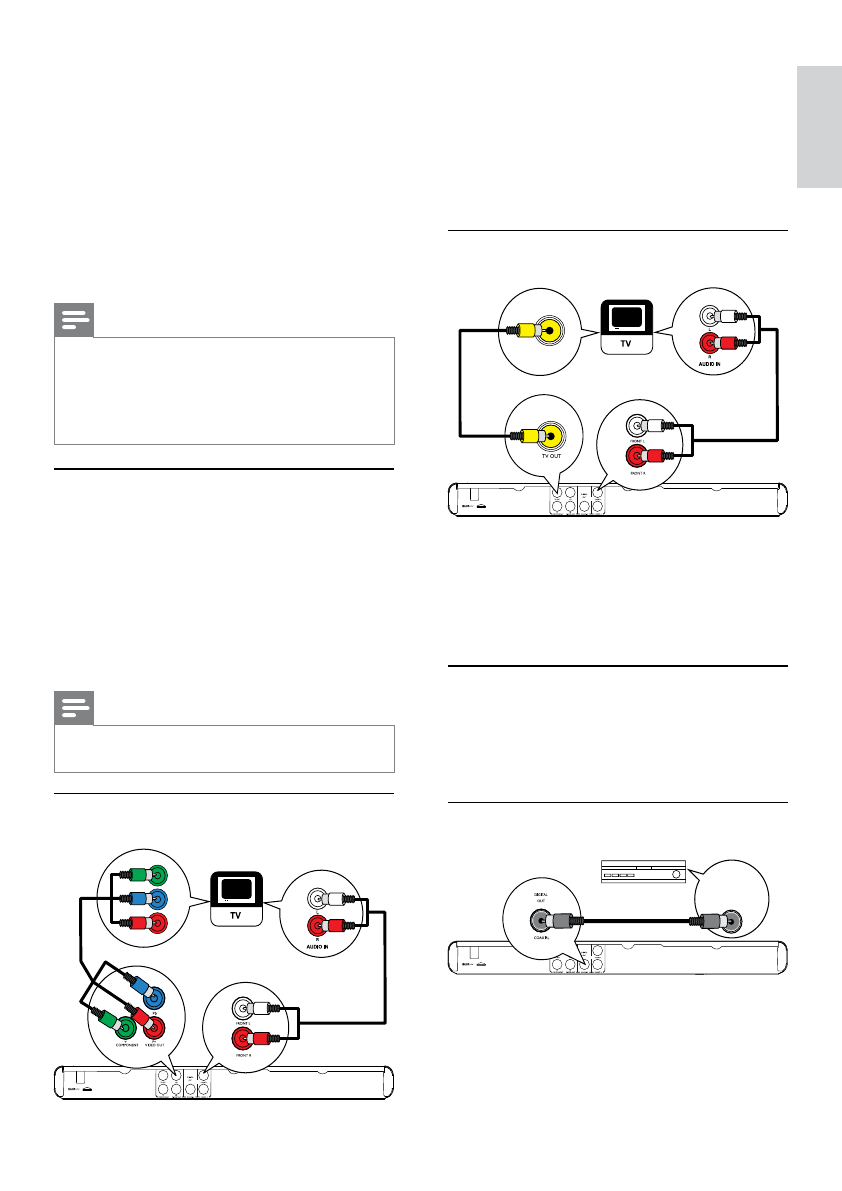

3 Подключение

Для работы с данным устройством выполните
следующие подключения.

Основные подключения

Видео

•

аудио

•

Дополнительные подключения.

Передача аудиопотока на другие устройства:

•

Цифровой усилитель/ресивер

•

Ана логова я стереосистема

•

Примечание

Идентификационные данные и све дения о

•

требованиях к элек тропитанию у ка заны на за дней
или нижней панели ус тройс тва .
Пере д выполнением или изменением каких-либо

•

подк лючений убе дитесь, что все ус тройс тва
отк лючены от розетки элек тросети.

Подключение аудио- и
видеокабелей

Выберите наилу чшее подк лючение видео,
под держиваемое телевизором.
•

Вариант 1.

 Подк лючение к компонентным

видеора зъемам (д л я стандартного
телевизора или телевизора с
прогрессивной ра зверткой).

•

Вариант 2 .

 Подк лючение к видеора зъему

CVBS (д л я стандартных телевизоров).

Примечание

Необходимо подк лючить проигрыватель

•

непосре дс твенно к телевизору.

Вариант 1: Подключение к
компонентным видеоразъемам

Pb

Y

Pr

Русский

RU
