10

ВАЖНАЯ ИНФОРМАЦИЯ!
– Достижение качества
прогрессивной развертки
видеоизображения возможно только
при использовании YPbPr, кроме того,
требуется модель телевизора,
поддерживающая прогрессивную
развертку.

Использование разъемов
видеокомпонентов (YPbPr)

A

  Используйте видеокабели компонентов

(красный/синий/зеленый -- в комплект не
входят) для подключения разъемов YPbPr
проигрывателя DVD к входным
видеоразъемам компонентов телевизора
(могут быть помечены как YPbPr

).

B

  Для воспроизведения звука проигрывателя

DVD на телевизоре воспользуйтесь
аудиокабелями (белый/красный) для
подключения разъемов FRONT OUT (L/R)
проигрывателя DVD к соответствующим
разъемам AUDIO IN телевизора (кабель не
входит в комплект поставки).

C

  Подробно об установке прогрессивной

развертки см. на стр. 17.

Подключения

СОВЕТЫ

  Перед выполнением подключений или при их изменении убедитесь в том, что все

устройства отключены от сетевой розетки

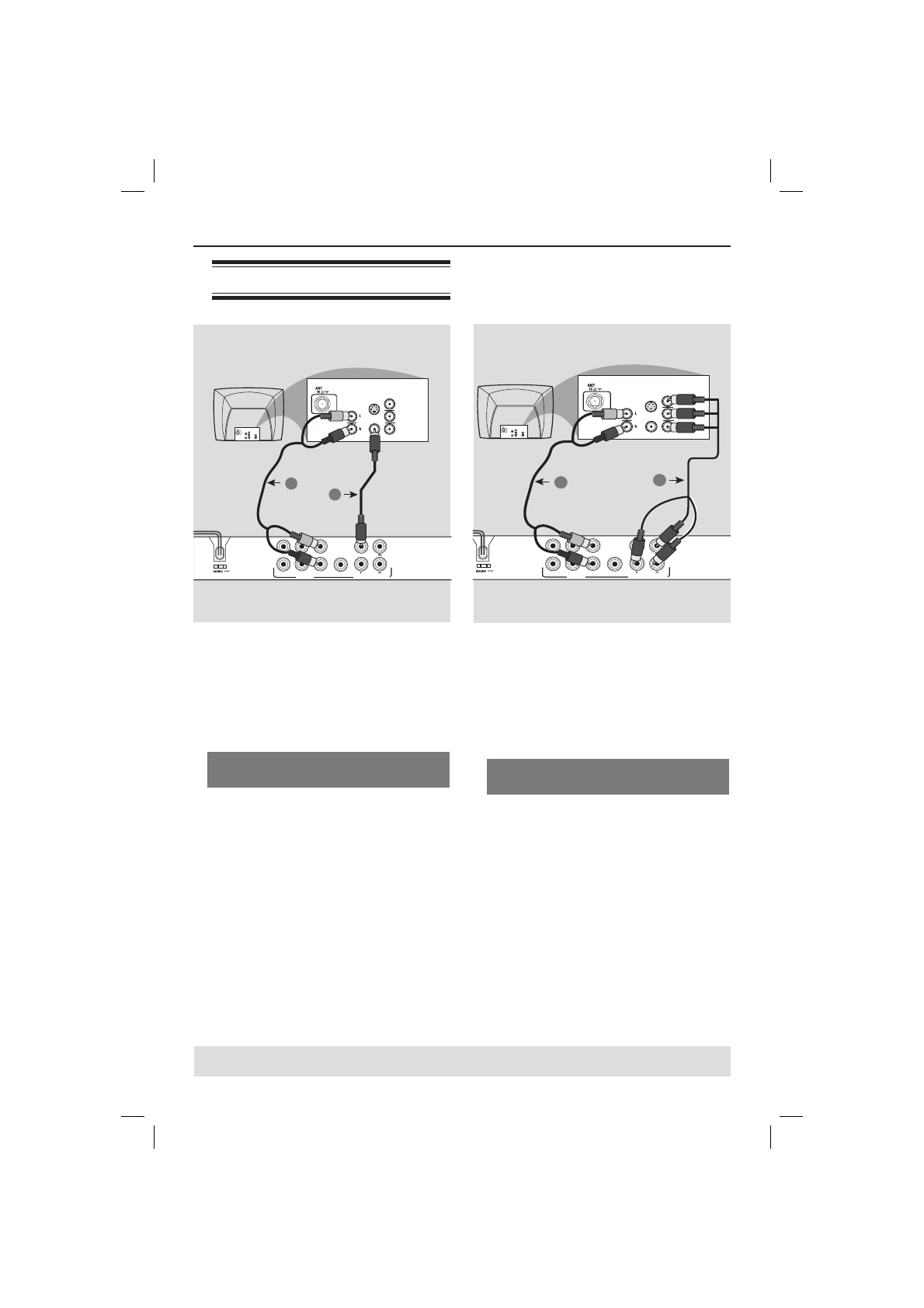

Подключение к телевизору

ВАЖНАЯ ИНФОРМАЦИЯ!
–  Необходимо выполнить только
одно из приведенных ниже видео
соединений, в зависимости от
возможностей вашего телевизора.
–  Подключите проигрыватель DVD
напрямую к телевизору.

Использование разъемов
композитного видео (CVBS)

A

  При помощи прилагаемого композитного

видеокабеля (желтый кабель) подключите
разъем

TV OUT

 (CVBS) проигрывателя

DVD к разъему видеовхода телевизора
(может быть помечено как A/V In, Video In,
Composite или Baseband

)

 (кабель не входит

в комплект поставки).

B

  Для воспроизведения звука проигрывателя

DVD на телевизоре воспользуйтесь
аудиокабелями (белый/красный) для
подключения разъемов FRONT OUT (L/R)
проигрывателя DVD к соответствующим
разъемам AUDIO IN телевизора (кабель не
входит в комплект поставки).

DIGITAL

OUT

TV OUT

COAXIAL

AUDIO OUT

COMPONENT VIDEO OUT

FRONT R

FRONT L

REAR R

REAR L

SUBWOOFER

CENTER

AUDIO

IN

V (Pr/Cr)

U (Pb/Cb)

Y

S-VIDEO

IN

VIDEO IN

COMPONENT

VIDEO IN

AUDIO

OUT

V (Pr/Cr)

U (Pb/Cb)

Y

S-VIDEO

IN

VIDEO IN

COMPONENT

VIDEO IN

2

1

DIGITAL

OUT

TV OUT

COAXIAL

AUDIO OUT

COMPONENT VIDEO OUT

FRONT R

FRONT L

REAR R

REAR L

SUBWOOFER

CENTER

AUDIO

IN

V (Pr/Cr)

U (Pb/Cb)

Y

S-VIDEO

IN

VIDEO IN

COMPONENT

VIDEO IN

AUDIO

OUT

V (Pr/Cr)

U (Pb/Cb)

Y

S-VIDEO

IN

VIDEO IN

COMPONENT

VIDEO IN

2

1
