11

AUDIO  IN
R             L

VIDEO

IN

TO TV

INT IN

CH3   CH4

2

1

Подключения

(продол жение)

СОВЕТЫ

  Перед выполнением подключений или при их изменении убедитесь в том, что все устройства

отключены от сетевой розетки

Коаксиальный кабель
к телевизору

Задняя панель модулятора
RF (пример)

ВАЖНАЯ ИНФОРМАЦИЯ!
–  Если в телевизоре имеется только
один разъем Antenna In (либо
отмеченный надписями 75 Ом или RF
In), для воспроизведения DVD
необходим модулятор RF. Узнайте по
месту приобретения или в компании
Philips подробную информацию о
наличии в продаже и возможностях
модулятора RF.

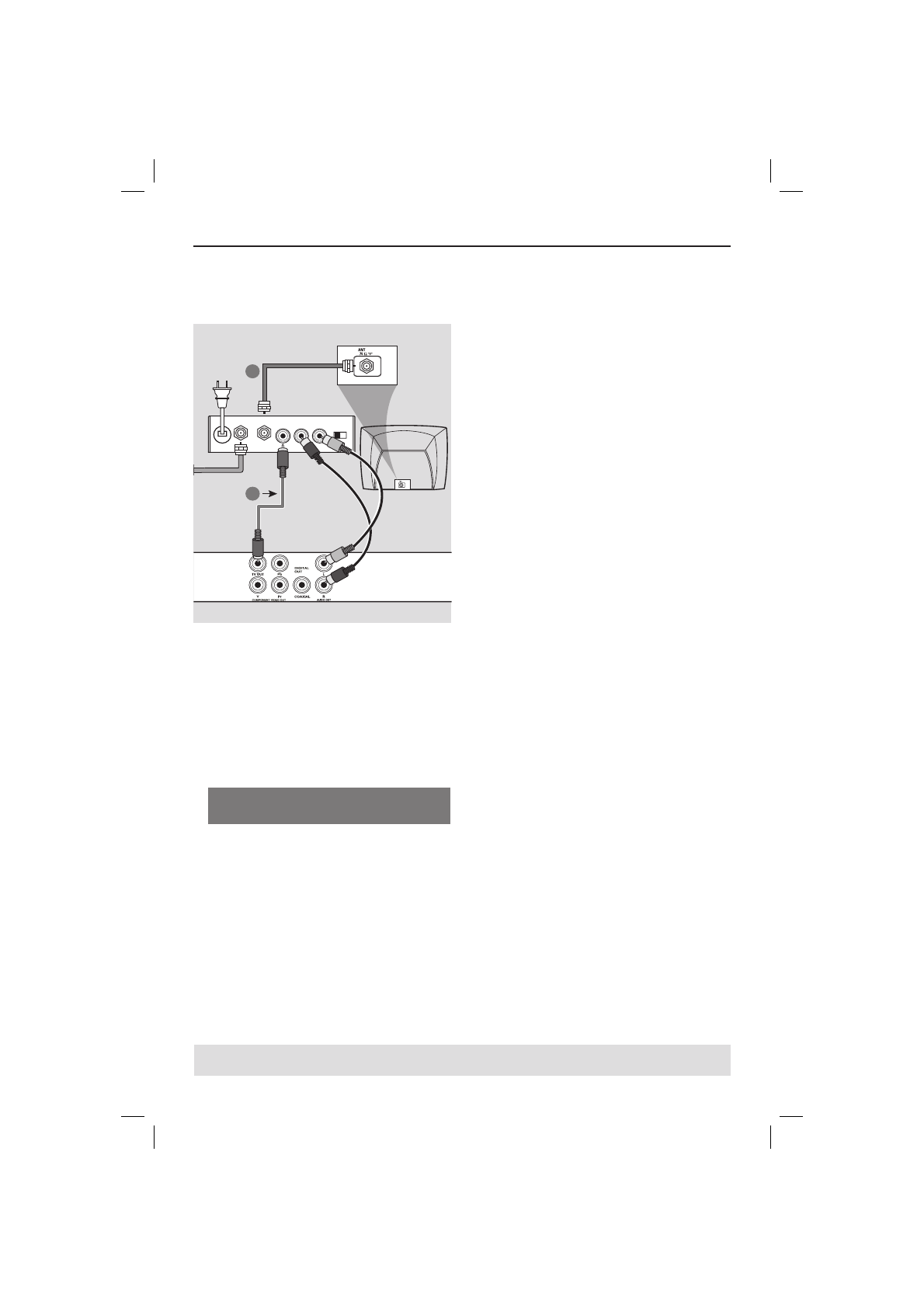

Использование дополнительного
модулятора RF

A

  При помощи композитного видеокабеля

(желтый) подключите разъем CVBS
проигрывателя DVD к раззъему видеовхода
модулятора RF.

B

  Для соединения разъема ANTENNA OUT

или TO TV на RF модуляторе с разъемом
ANTENNA IN на телевизоре, используйте
коаксиальный кабель (не входит в
комплект).

C

  Для воспроизведения звука проигрывателя

DVD на телевизоре воспользуйтесь
аудиокабелями (белый/красный) для
подключения разъемов AUDIO OUT (L/R)
проигрывателя DVD к соответствующим
разъемам AUDIO IN модулятора RF (кабели
не входят в поставку).

D

  Служебный сигнал Antenna или Cable TV

нужно подать на разъем ANTENNA IN или
разъем RF IN на модуляторе RF. (Он может
оказаться уже подсоединенным к
телевизору. Отсоедините его от
телевизора.)
