Подключение

Подключение

10

По
дключение

2

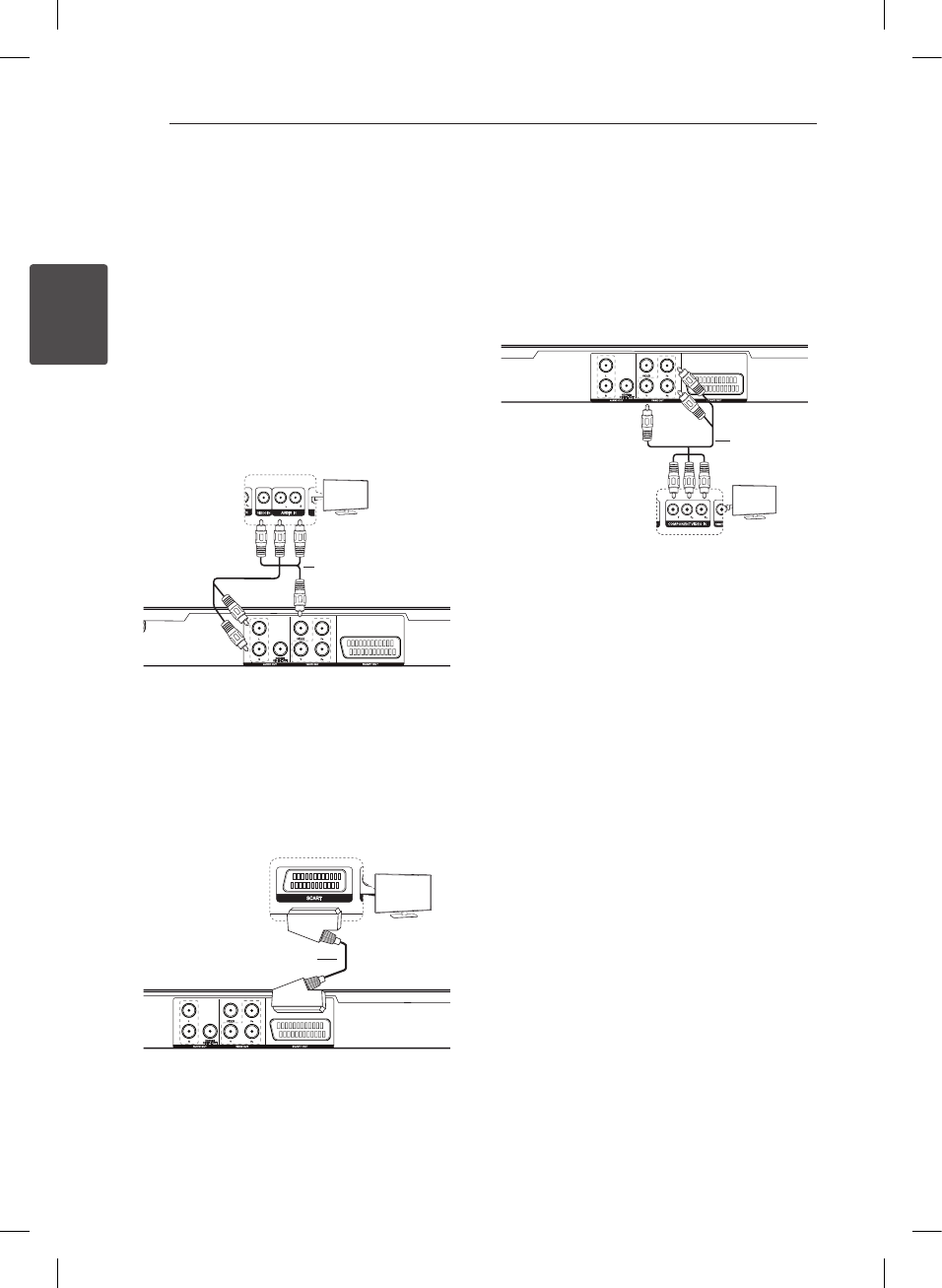

Подключение к

телевизору

Подключение видеокабеля/
аудиокабеля

Подключите разъем VIDEO/AUDIO OUT
на устройстве к входу VIDEO/AUDIO IN
на телевизоре с помощью аудиокабеля,
например ВИДЕОКАБЕЛЯ с желтым разъемом,
АУДИОКАБЕЛЯ с белым левым разъемом и
красным правым разъемом.

Подключение кабеля
SCART

Подключите выход SCART OUT на устройстве к
входу SCART IN на телевизоре с помощью кабеля
SCART.

y

Необходимо задать параметр [Выбор выхода
ТВ] для [RGB] в меню настройки, чтобы
использовать данный тип подключения (см. с.
12).

Подключение кабеля
компонентного видеосигнала

Подключите выход COMPONENT VIDEO OUT на

устройстве к входу COMPONENT VIDEO IN на

телевизоре с помощью кабеля КОМПОНЕНТНОГО

видеосигнала, например кабеля с разъемом Y

зеленого цвета, Pb белого цвета и Pr красного цвета.

y

Необходимо задать параметр [Выбор выхода ТВ]

для [YPbPr] в меню настройки для использования

данного вида подключения (см. с. 12).

y

Аудиокабель должен быть подключен к

устройству и телевизору.

Задняя панель устройства

Задняя панель телевизора

Видео/аудиокабель

ТВ

Кабель Scart

ТВ

Задняя панель устройства

Задняя панель телевизора

Кабель

компонентного

видеосигнала

ТВ

Задняя панель устройства

Задняя панель телевизора
