Подключение

Подключение к
телевизору

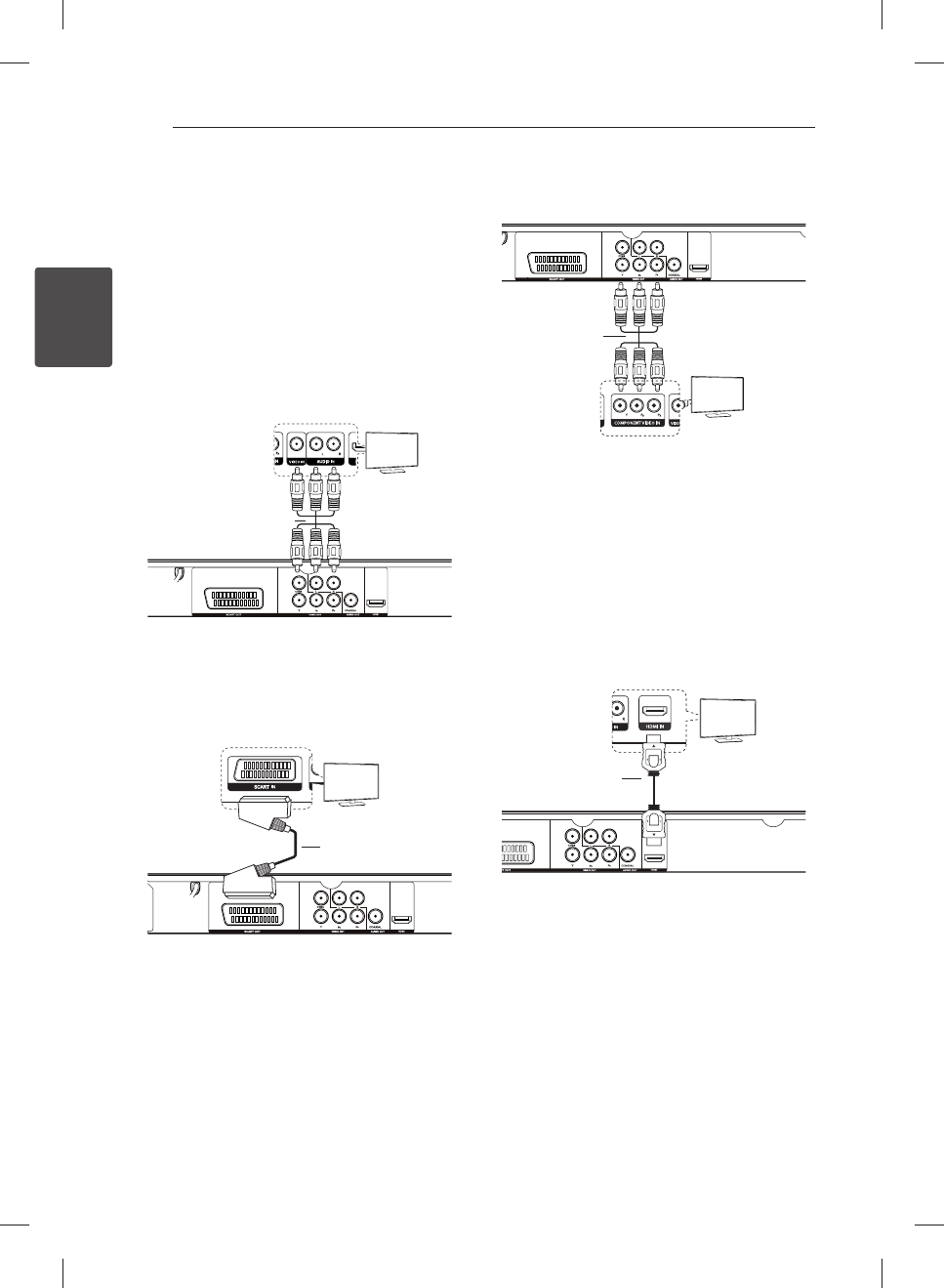

Подключение видеокабеля
(CVBS)/аудиокабеля

Подключите разъем VIDEO/AUDIO OUT на устройстве
к входу VIDEO/AUDIO IN на телевизоре с помощью
аудиокабеля, например ВИДЕОКАБЕЛЯ с желтым
разъемом, АУДИОКАБЕЛЯ с белым левым разъемом и
красным правым разъемом.

Подключение кабеля SCART

Подключите выход SCART OUT на устройстве к входу
SCART IN на телевизоре с помощью кабеля SCART.

 • Необходимо задать параметр [Выбор ТВ выхода]

для [RGB] в меню настройки, чтобы использовать
данный тип подключения (см. с. 12).

Подключение кабеля
компонентного
видеосигнала

Подключите выход COMPONENT VIDEO OUT на
устройстве к входу COMPONET VIDEO IN на телевизоре
с помощью кабеля КОМПОНЕНТНОГО видеосигнала,

например кабеля с разъемом Y зеленого цвета, Pb
белого цвета и Pr красного цвета.

 • Необходимо задать параметр [Выбор ТВ выхода]

для [YPbPr] в меню настройки для использования
данного вида подключения (см. с. 12).

 • Аудиокабель должен быть подключен к устройству

и телевизору.

Подключение кабеля HDMI

Подключите выход HDMI OUT на устройстве к входу
HDMI IN на совместимом телевизоре с помощью
кабеля HDMI (Высокоскоростной кабель HDMI™).

Дополнительная информация по HDMI

 • Когда подключается соответствующее устройство

HDMI или DVI, необходимо выполнить описанные
ниже действия.

-

Выключите устройство HDMI/DVI и плеер. Затем
включите устройство HDMI/DVI и, выждав 30
секунд, включите плеер.

-

Убедитесь в том, что выбран правильный вход
видеосигнала для данного устройства.

-

Убедитесь в том, что подключенное устройство
совместимо с выходным сигналом 720x576i(480i),
720x576p(480p), 1280x720p, 1920x1080i или
1920x1080p.

Задняя панель устройства

Задняя панель телевизора

Видео/аудиокабель

ТВ

Кабель Scart

ТВ

Задняя панель устройства

Задняя панель телевизора

Кабель

компонентного

видеосигнала

ТВ

Задняя панель

устройства

Задняя панель телевизора

Кабель HDMI

ТВ

Задняя панель устройства

Задняя панель телевизора
