П І Д К Л Ю Ч Е Н Н Я

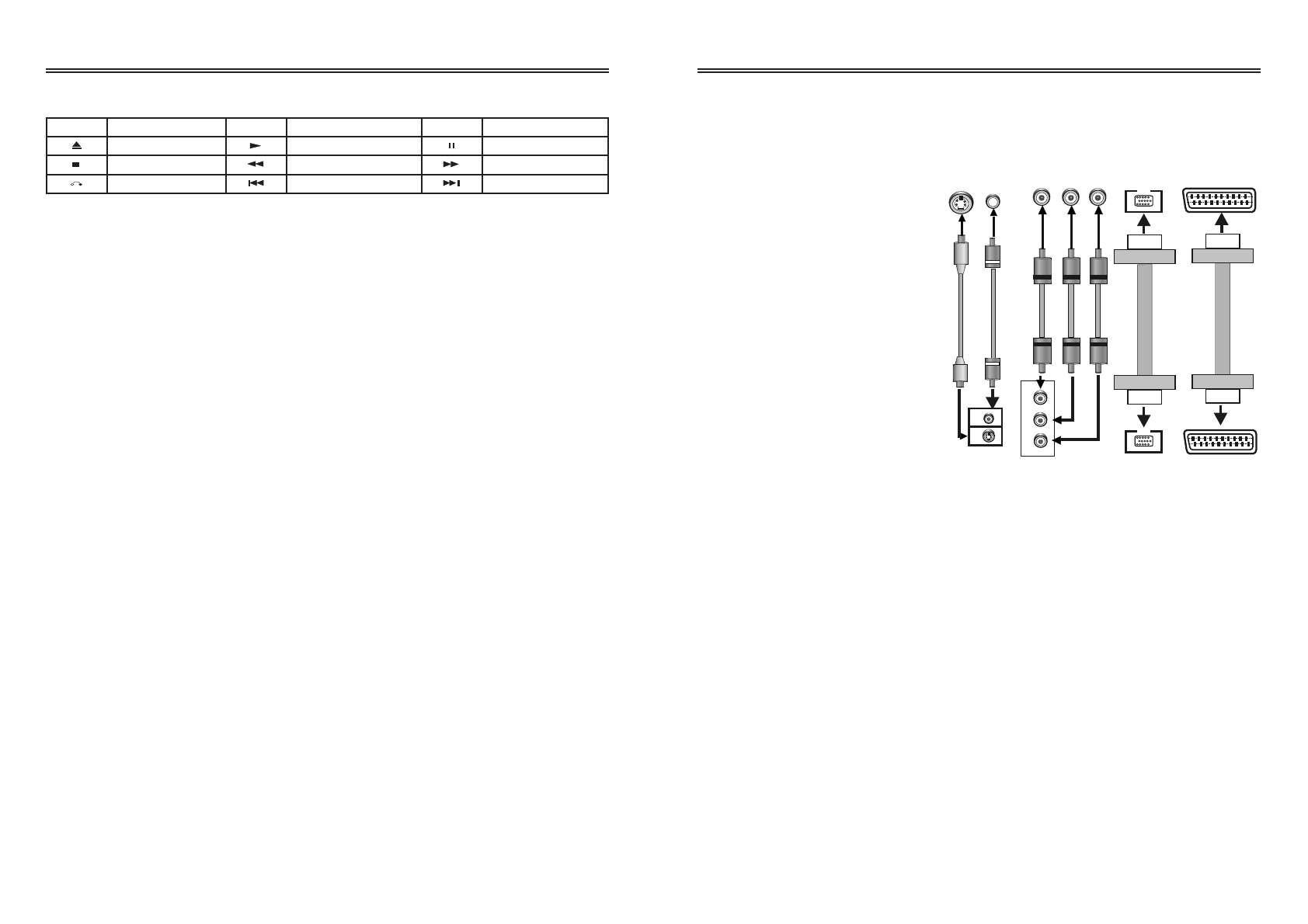

Підключення відеосистеми

Цей плеєр оснащений наступними відеовиходами.

КОМПОЗИТНЕ ВІДЕО

Використовуйте кабель AV
(жовтий розйом) для
підключення композитного
відеовиходу цього плеєра до
відеовходу телевізора або
монітора.

СУПЕРВІДЕО

Використовуйте кабель
супервідео для підключення
виходу S-Video цього плеєра до
входу S-Video телевізора чи
монітора.

КОМПОНЕНТНЕ ВІДЕО
(YUV)

Використовуйте 3-проводний кабель AV для підключення компонентного
виходу до відповідного входу телевізора або монітора.

VGA

Використовуйте кабель VGA для підключення виходу VGA цього плеєра
до входу VGA телевізора чи монітора.

SCART

Використовуйте 21-пиновий кабель SCART для підключення виходу SCART
плеєра до входу SCART телевізора або монітора.

Примітки:
•

Вибір конкретного способу підключення  залежить від типу вхідних

розйомів телевізора або монітора.

•

Не використовуйте разом декілька способів підключення - це негативно

позначиться на зображенні.

•

Для одержання якісного зображення необхідно, щоб спосіб підключення

відповідав наладкам плеєра. (Див. главу

НАЛАДКА ВІДЕО

у розділі

НАЛАДКА СИСТЕМИ

.)

47

V G A

V G A

Y

U/Pb

V/Pr

Component input

VGA Input

VGA Output

Y

V/Pr

U/Pb

Component video
 output

VIDEO

S-VIDEO

VIDEO

S-VIDEO

SCART Output

SCART Input

Vi deo and

S-Video

VGA вхід

Video i

S-Video

Компонентний

відеовихід

VGA вихід

SCART вихід

SCART вхід

Компонентний вхід

14

P L A Y

Basic operation

Symbol

Text

Symbol

Text

Symbol

Text

OPEN/CLOSE

PLAY

PAUSE

STOP

FAST BACKWARD

FAST FORWARD

RETURN

PREVIOUS

NEXT

•

Press OPEN/CLOSE button when power on, the disc tray is pushed

out. Put the disc on the tray with the title faced up. Press
OPEN/CLOSE again to close the disc tray and the unit starts playing
automatically. (Without auto-play function for mp3 and JPEG discs)

Note:

For the units with touch sensing metal panel, at first

power on it will push out the tray if no disc in the tray

•

Pressing the STANDBY button will make the unit go to Power off

and into standby state. Pressing STANDBY again will return the
unit to power on and it will start playing.

Note:

For the units with touch sensing metal panel, touching the

metal panel will make it power on. It will push out the tray ifno
disc is in the tray

Warning:

The power is not fully off in Standby If the unit will not

be used for some time, turn off the power by pressing the
POWER button on the front panel

•

Press this button to control fast forward, fast rewind, previous

track, next track etc. you can select the items on the TV screen
by direction keys.

•

When playing a DVD disc, press TITLE to return to the Main Title

page.

•

When playing DVD disc, press MENU once to return to sub-

menu. Press MENU again to return to the main menu. (for some
remoter controller without PBC button, it works as PBC.)

•

Press V-MODE (or switch) button to switch the video output

mode (yuv-rgb-vga, ect.) (for 2 CH DVD player this button has
no function.) Some video mode swill cause a blank screen on
the TV. This depends on the connections.

•

Press A-MODE (or 2/5.1 CH) button to switch 2 ch and 5.1

chaudio output (Not available on 2 CH DVD player. Some remote
controllers do not have this button).

•

When playing DVD with more than one audio stream, press

AUDIO to-select the one you desire.

OPEN/
CLOSE

STANDBY

VIRTUAL

TITLE

MENU

V-MODE
(or switch)

A-MODE
(or 2/5.1 CH)

AUDIO
