11

ПОДКЛЮЧЕНИЕ

Подключение внешних источников сигнала для записи

После подключения к телевизору и аудиосистеме Вы можете подключить внешние источники сигнала для записи.

ПРИМЕЧАНИЯ

• Вы можете записывать видеосигнал с различных внешних источников (видеомагнитофон, видеокамера,

DVD плеер и др.).

• Перед выполнением подключений обязательно перечитайте инструкции к подключаемому оборудованию.

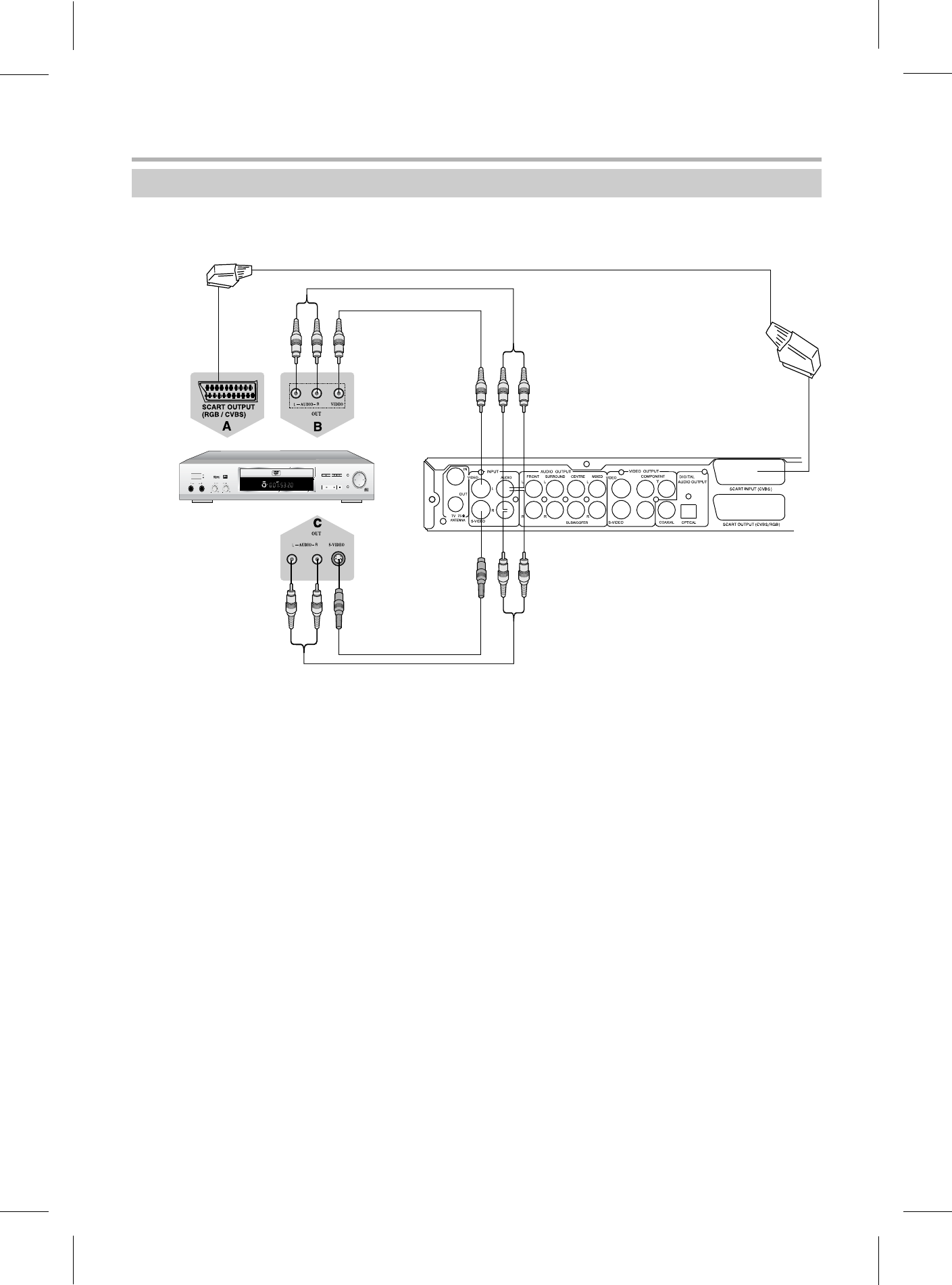

Задняя панель

Источник сигнала

Подключение к входам на задней панели DVD−рекордера

A. Подключение к универсальному входу SCART

Если источник сигнала оснащен видеовыходом RGB/SCART, то его следует подключить к аппарату, используя вход
SCART. Это обеспечит достаточно высокое качество записываемого сигнала. Поскольку передача аудиосигнала
предусмотрена интерфейсом SCART, то дополнительные аудиокабели не требуются. После подключения источника
сигнала выберите вход SCART при помощи клавиши SOURCE на передней панели аппарата или пульте ДУ.

B. Подключение к композитному видеовходу

Источник сигнала может быть подключен к композитному видеовходу на задней панели аппарата. При этом сигнал
аудиосопровождения необходимо подключить к стереофоническому аудиовходу на задней панели аппарата
(см. рис.). После подключения источника сигнала выберите вход Rear CVBS при помощи клавиши SOURCE
на передней панели аппарата или пульте ДУ.

C. Подключение к видеовходу S−Video

Если источник сигнала оснащен видеовыходом S Video, то подключение можно выполнить к видеовходу S Video.
Аудиовыход источника следует подключить к стереофоническому аудиовходу на задней панели рекордера (см. рис.).
После подключения источника сигнала выберите вход Rear S VIDEO при помощи клавиши SOURCE на передней
панели аппарата или пульте ДУ.

Cb/Pb

Cr/Pr
