Клавиша STANDBY/POWER

Рабочий режим/режим ожидания.

;

Лоток для загрузки диска

<

Клавиша OPEN/CLOSE

Загрузка/извлечение диска.

=

Клавиша PREV

Воспроизведение с предыдущей метки.

>

Клавиша NEXT

Воспроизведение с последующей метки.

?

 Клавиша REW

Ускоренное обратное воспроизведение/
настройка радиостанций в режиме тюнера.

@

Клавиша FWD

Ускоренное воспроизведение вперед/
настройка радиостанций в режиме тюнера.

A

 Клавиша SOURCE

Переключение режимов DVD−ресивер/
Аудиовход/Тюнер/Цифровой аудиовход.

B

 Клавиша PLAY/PAUSE

Воспроизведение/пауза.

C

Клавиша STOP

Остановка воспроизведения.

0

Микрофонные входы

1

Регулятор VOLUME

Регулировка громкости.

2

Окно VFD−дисплея

3

Разъем для подключения наушников

4

USB−порт*

* Только для моделей серии DK19**SI.

ВВЕДЕНИЕ

5

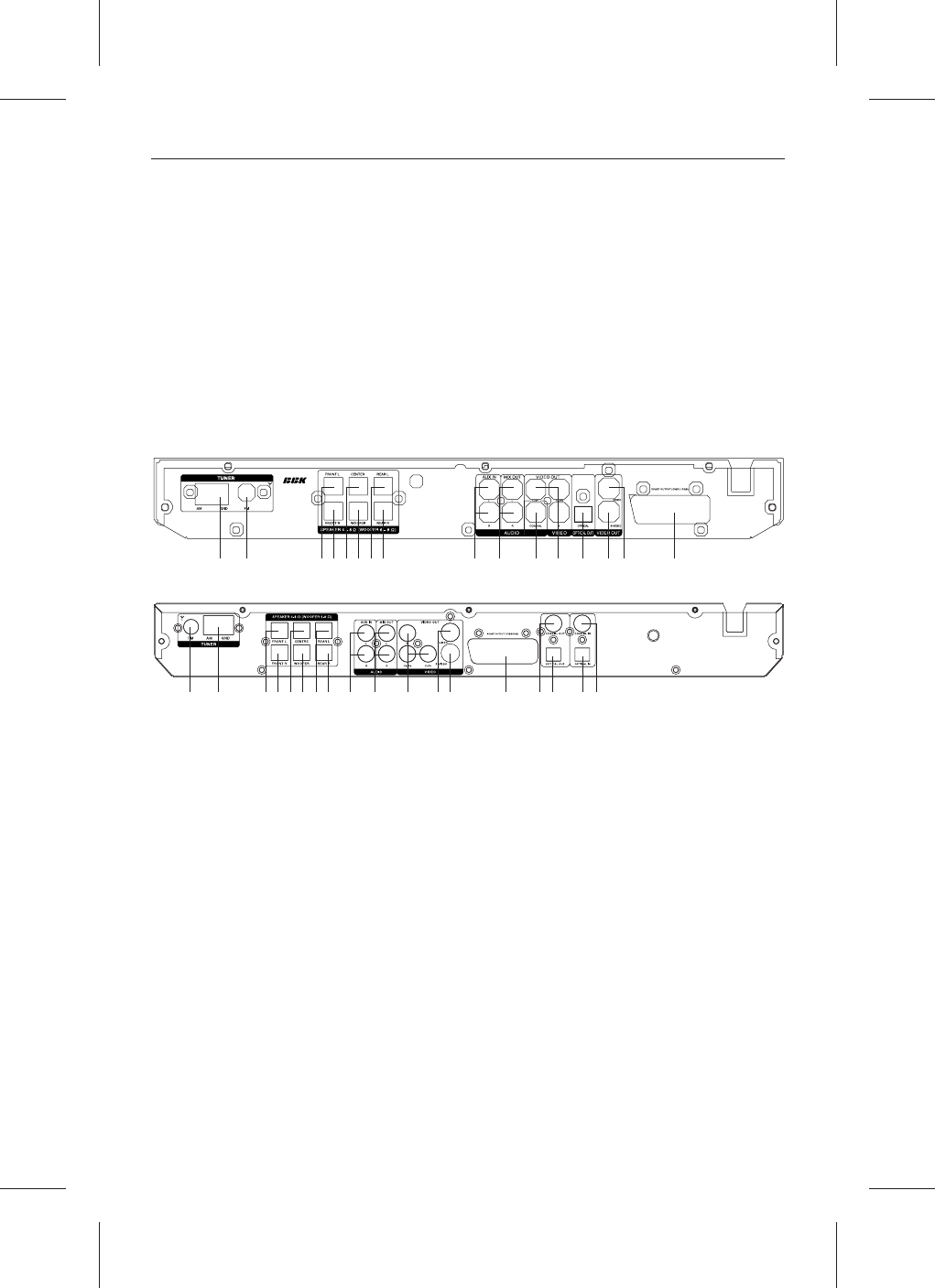

Общий вид задней панели

5

:

;

<=>?@A B

0

3

6

C

4

7

12

3

: ;

<=>?@A

B

4

5 2

C

0

1

:

 Разъем для подключения антенны

AM−диапазона

;

 Разъем для подключения антенны

FM−диапазона

<

 Разъем для подключения левого фронтального

громкоговорителя (выход со встроенного
усилителя)

=

 Разъем для подключения правого фронтального

громкоговорителя (выход со встроенного
усилителя)

>

 Разъем для подключения центрального

громкоговорителя (выход со встроенного
усилителя)

?

 Разъем для подключения сабвуфера (выход

со встроенного усилителя)

@

 Разъем для подключения левого

громкоговорителя окружающего звука (выход

со встроенного усилителя)

A

 Разъем для подключения правого

громкоговорителя окружающего звука (выход

со встроенного усилителя)

B

 Разъем аудиовхода

C

 Стереофонический аудиовыход

0

 Разъем компонентного видеовыхода

Y Cb (Pb) Сr (Pr)

1

 Разъем композитного видеовыхода

2

 Разъем видеовыхода S−Video

3

 Разъем SCART

4

 Разъем коаксиального цифрового аудиовыхода

5

 Разъем оптического цифрового аудиовыхода

6

 Разъем оптического цифрового аудиовхода

7

 Разъем коаксиального цифрового аудиовхода

DK14**SI

DK18**SI
DK19**SI
