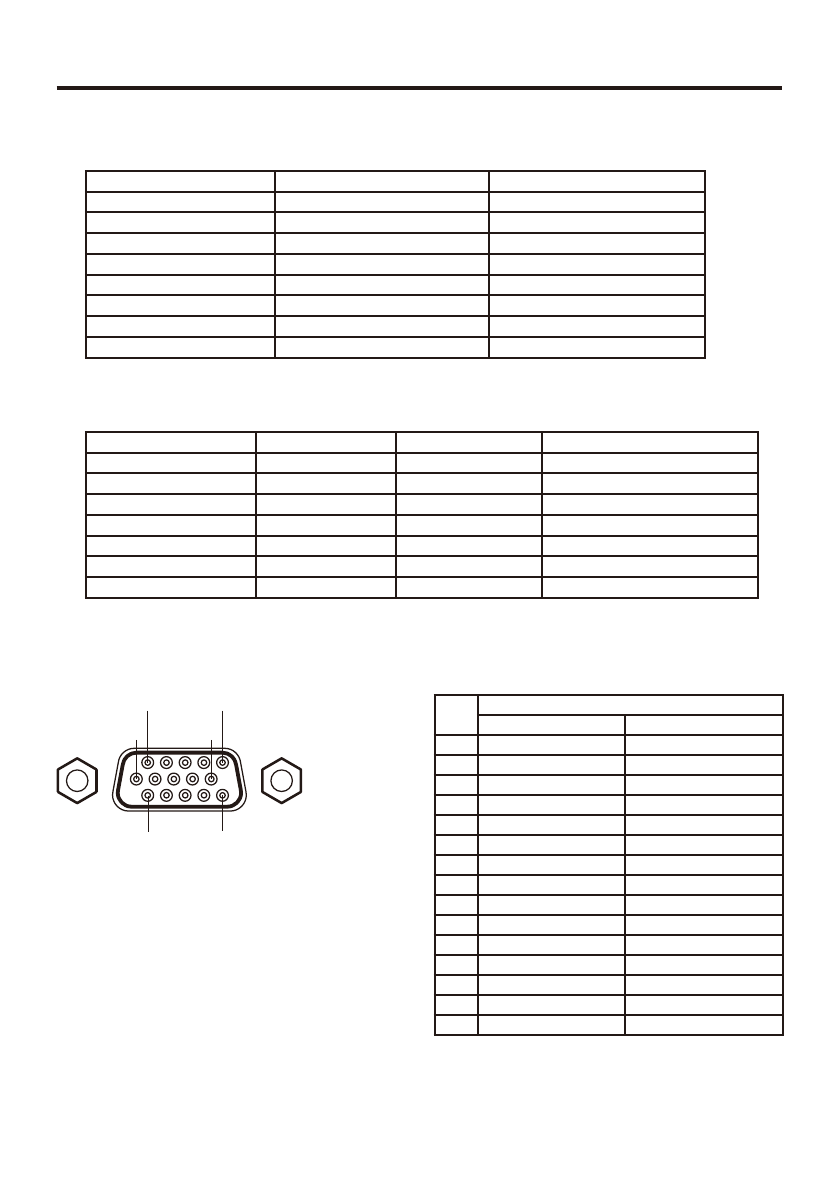

44
■
Перечень поддерживаемых сигналов (Раздельные
сигналы)
Формат сигнала
Част. строк (кГц)
Част. кадров (Гц)
480i (525i)@60Hz
15,73
59,94
480p (525p)@60Hz
31,47
59,94
576i (625i)@50Hz
15,63
50,00
576p (625p)@50Hz
31,25
50,00
720p (750p)@60Hz
45,00
60,00
720p (750p)@50Hz
37,50
50,00
1080i (1125i)@60Hz
33,75
60,00
1080i (1125i)@50Hz
28,13
50,00
■
Перечень поддерживаемых сигналов (сигналы Video и
S-Video)
Режим видео
Част. строк (кГц) Част. кадров (Гц)
Тактовая част. (МГц)
NTSC
15,73
60
3,58
PAL
15,63
50
4,43
SECAM
15,63
50
4,25 или 4,41
PAL-M
15,73
60
3,58
PAL-N
15,63
50
3,58
PAL-60
15,73
60
4,43
NTSC4.43
15,73
60
4,43
■
Назначение перемычек терминалов Компьютерный Вход
и Монитор
11
15
6
1
5
10
15-контактный разъем мини D-sub
Входной сигнал
• Вход RGB
Сигналы R/G/B:
0,7В (пик,) 75 Ом
Сигнал гориз.синхр.:
Уровень TTL (полож,/отриц, полярность)
Сигнал верт.синхр.:
Уровень TTL (полож,/отриц, полярность)
• вход Y/P
B
/P
R
Сигнал Y:
1,0В (пик,) 75 Ом
сигналы P
B
/P
R
:
0,7В (пик,) 75 Ом
Контакт
№.
Назначение контакта
При подаче сигнала RGB
При входе Y/P
B
/P
R
1
Видеосигнал красного (R)
Цветоразностный сигнал (P
R
)
2
Видеосигнал зеленого (G)
Сигнал яркости (Y)
3
Видеосигнал зеленого (B)
Цветоразностный сигнал (P
R
)
4
N.C
∗
5
GND
∗
6
GND (R)
GND (P
R
)
7
GND (G)
GND (Y)
8
GND (B)
GND (P
B
)
9
+5V
∗
10
GND
∗
11
N.C
∗
12
SDA
∗
13
Сигнал гориз.синхр.
∗
14
Сигнал верт. синхр.
∗
15
SCL
∗
∗
Ничего не подключайте.
Технические характеристики (продолжение)
