Подключение
Перед подключением
f
Перед подключением внимательно прочтите инструкции по эксплуатации внешнего устройства, которое
будете подключать.
f
Отключите питание устройств перед подключением кабелей.
f
Примите к сведению следующие советы перед подключением кабелей. Их несоблюдение может
привести к неисправности.
g
При подключении кабеля к проектору или к внешнему устройству, подключенному к проектору,
коснитесь любого ближайшего металлического предмета, чтобы удалить электростатический заряд
с вашего тела перед выполнением работ.
g
Не используйте неоправданно длинных кабелей для подключения к проектору или к устройству,
подключенному к проектору. Чем длиннее кабель, тем больше он подвержен воздействию помех.
Так как при использовании кабеля в намотанном состоянии возникает эффект антенны, то он
становится более подвержен помехам.
g
При подключении кабелей сначала подключите заземление, затем вставьте разъем подключаемого
устройства без перекоса.
f
Если кабель для подключения не входит в комплект поставки устройства, а дополнительный кабель
для подключения устройства отсутствует, подготовьте кабель для подключения к системе, совместимый
с устройством.
f
Видеосигналы от видеоустройств, содержащие слишком сильные колебания фазы, могут привести к дрожанию
или волнам изображения на экране. В этом случае необходимо подключить корректор развертки (TBC).
f
Проектор поддерживает сигналы VIDEO, сигналы YC
B
C
R
/YP
B
P
R
и аналоговые сигналы RGB (синхронные
сигналы на уровне TTL), а также цифровой сигнал.
f
Проектор несовместим с некоторыми моделями компьютеров и видеокарт.
f
Если для подключения устройств к проектору используются длинные кабели и не используется
кабельный компенсатор, изображение может проецироваться неправильно.
f
Подробнее о видеосигналах, поддерживаемых проектором, рассказывается в разделе «Список
совместимых сигналов». (
Æ
стр. 131)

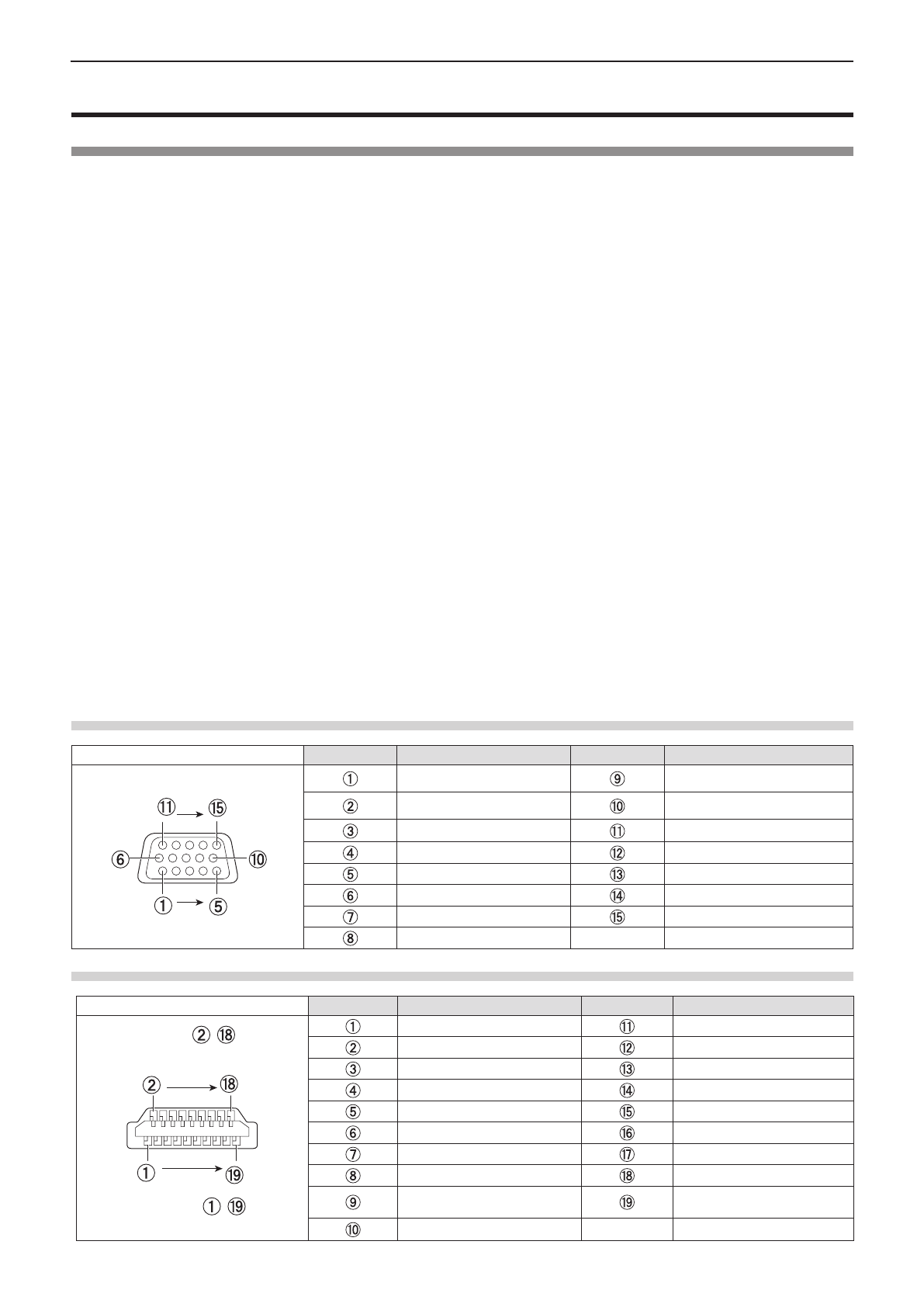

Назначение контактов разъема <COMPUTER 1 IN> / разъема <COMPUTER 2 IN/1 OUT>
и названия сигналов
Вид снаружи
№ контакта
Название сигнала
№ контакта
Название сигнала
R/P
R
+5V
G/Y
GND
B/P
B
GND
—
Данные DDC
GND
HD/SYNC
GND
VD
GND
Тактовый сигнал DDC
GND
Назначение контактов разъема <HDMI 1 IN> / разъема <HDMI 2 IN> и названия сигналов
Вид снаружи
№ контакта
Название сигнала
№ контакта
Название сигнала
Данные T.M.D.S 2+
Защита часов T.M.D.S
Защита данных T.M.D.S 2
Часы T.M.D.S-
Данные T.M.D.S 2-
CEC
Данные T.M.D.S 1+
—
Защита данных T.M.D.S 1
SCL
Данные T.M.D.S 1-
SDA
Данные T.M.D.S 0+
DDC/CEC GND
Защита данных T.M.D.S 0
+5V
Данные T.M.D.S 0-
Обнаружение «горячего»
подключения
Часы T.M.D.S +
Нечетные контакты
–
Четные контакты
–
РУССКИЙ
-
37
Раздел 2. Начало работы - Подключение
