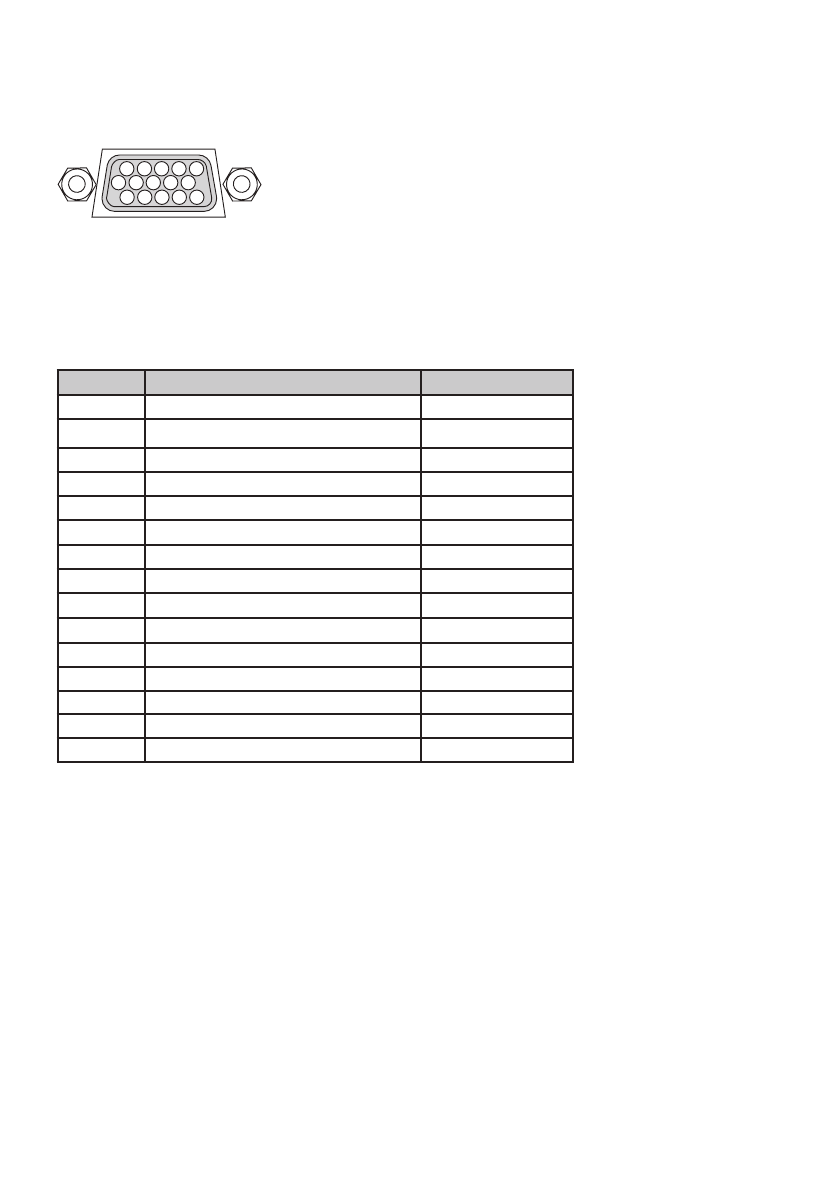

КОНфИгУРАЦИЯ ВХОДНОгО РАЗЪЕМА D- SUB
COMPUTER
Разъем Mini D-Sub 15 pin
5
1
4
2 3
10
11 12 13 14 15
6
9
7 8
* Только для разъема COMPUTER 1 на VT695/VT595/VT491.
Уровень сигнала
Видео сигнал: 0.7Vp-p
(Аналоговый)
Синхронизация сигна
-
ла: TTL уровень
№ пина
RGB Сигнал (Аналог)
YCbCr Сигнал
1
Red
Cr
2
Green или Sync on Green
Y
3
Blue
Cb
4
Ground
5
Ground
6
Red Ground
Cr Ground
7
Green Ground
Y Ground
8
Blue Ground
Cb Ground
9
Не задействован
10
Sync Signal Ground
11
SCART Sync
12
Bi-directional DATA (SDA)*
13
Horizontal Sync или Composite Sync
14
Vertical Sync
15
Data Clock*
