1. Введение

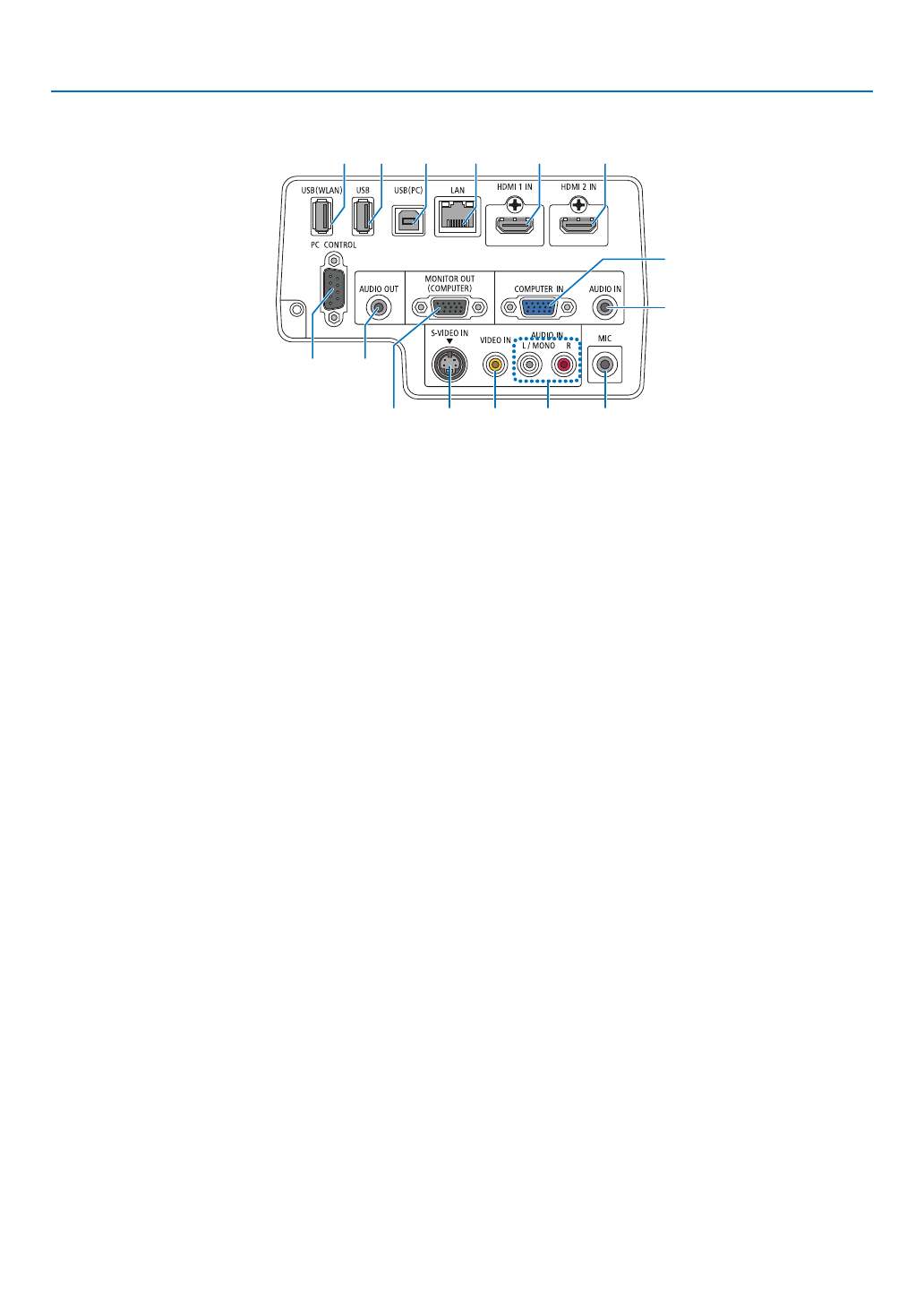

Функции панели разъемов
1
2
3
5
7
8
6
10
14
9
15
11
12
13
4
1. COMPUTER IN/ Компонентный входной разъем
(Mini D-Sub 15 Pin)
(
→
стр.
)
2. Мини-гнездо COMPUTER AUDIO IN (стереофониче-
ское мини-гнездо)
(
→
стр.
3. Разъем HDMI 1 IN (19-штырьковый HDMI типа A)
(
→
стр.
)
4. Разъем HDMI 2 IN (19-штырьковый HDMI типа A)
(
→
стр.
)
5. Порт USB (PC) (Тип B)
(
→
стр.
6. Разъем MONITOR OUT (COMP.) (Mini D-Sub 15 Pin)
(
→
стр.
7. Мини-гнездо AUDIO OUT (Stereo Mini)
(
→
стр.
8. Разъем S-VIDEO IN (Mini DIN 4 Pin)
(
→
стр.
9. Разъем VIDEO IN (RCA)
(
→
стр.
10. VIDEO/S-VIDEO AUDIO IN L/MONO, R (RCA)
(
→
стр.
11. Порт LAN (RJ-45)
(
→
стр.
)
12. Порт USB (Тип A)
(
→
стр.
13. Порт USB (WLAN)
(для дополнительного USB - модуля для подключения
к беспроводной локальной сети)
(
→
стр.
14. Порт PC CONTROL Порт [PC CONTROL] (D-Sub 9 Pin)
(
→
стр.
К этому порту можно подключить персональный
компьютер или систему управления. В результате
проектором можно управлять с помощью серийного
протокола связи. Для авторов собственных программ
на стр.
приведены типичные коды управления с
ПК.
15. Разъем микрофонного входа (монофонический
мини))
(
→
стр.
