113
5. Использование экранного меню

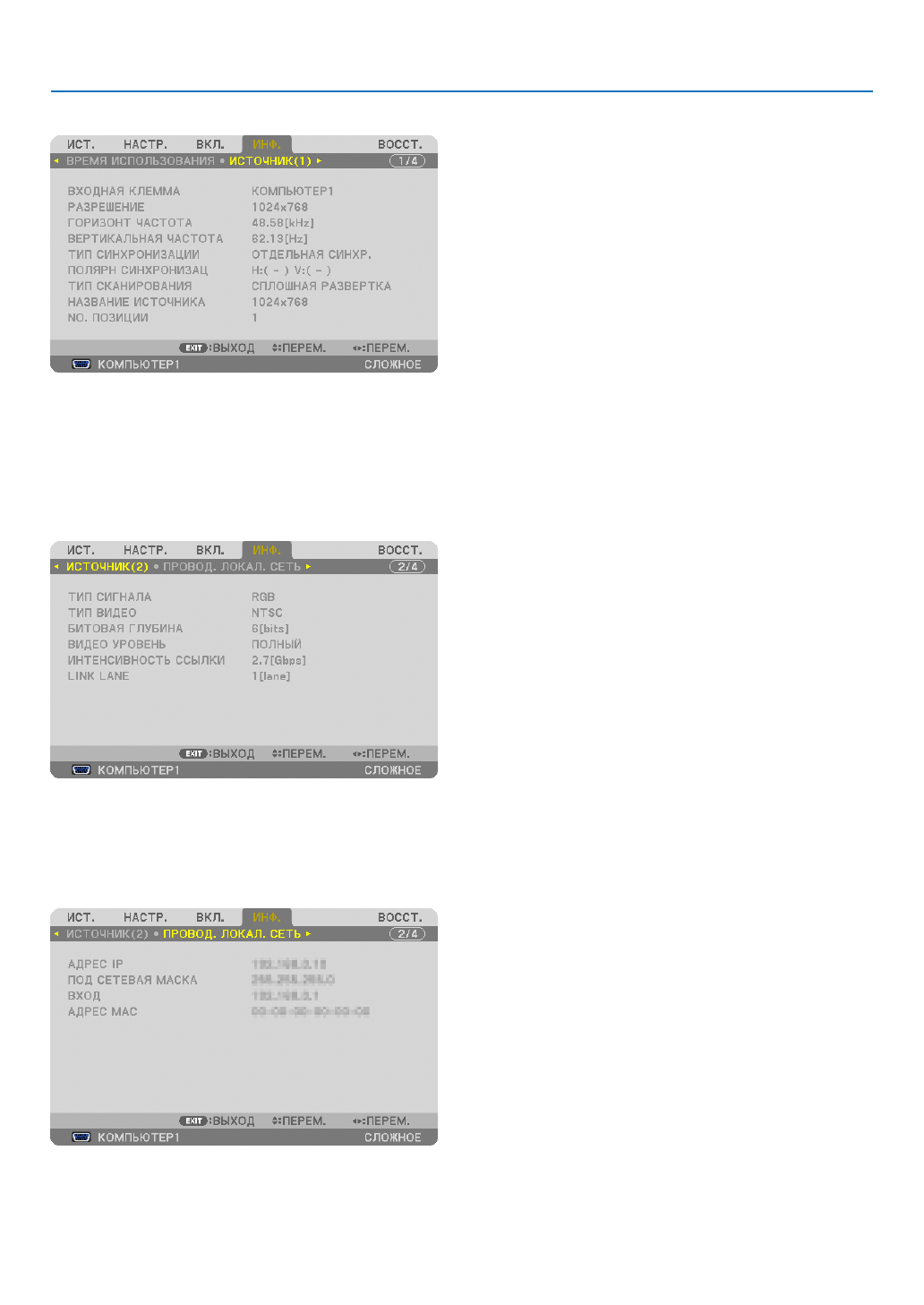

[ИСТ.(1)]
ВХОДНАЯ КЛЕММА
РАЗРЕШЕНИЕ
ГОРИЗОНТ ЧАСТОТА
ВЕРТИКАЛЬНАЯ ЧАСТОТА
ТИП СИНХРОНИЗАЦИИ
ПОЛЯРН СИНХРОНИЗАЦ
ТИП СКАНИРОВАНИЯ
НАЗВАНИЕ ИСТОЧНИКА
NO. ПОЗИЦИИ
[ИСТОЧНИК(2)]
ТИП СИГНАЛА
ТИП ВИДЕО
БИТОВАЯ ГЛУБИНА
ВИДЕО УРОВЕНЬ
ИНТЕНСИВНОСТЬ ССЫЛКИ
LINK LANE
[ПРОВОДНАЯ ЛОКАЛЬНАЯ СЕТЬ]
АДРЕС IP
ПОД СЕТЕВАЯ МАСКА
ВХОД
АДРЕС MAC
