141
6. Установка и подключение
Заранее приготовьте крестообразную отвертку.
1. Нажмите кнопку POWER, чтобы выключить проектор и уста
-
новить его в режим ожидания, затем отсоедините силовой
кабель.

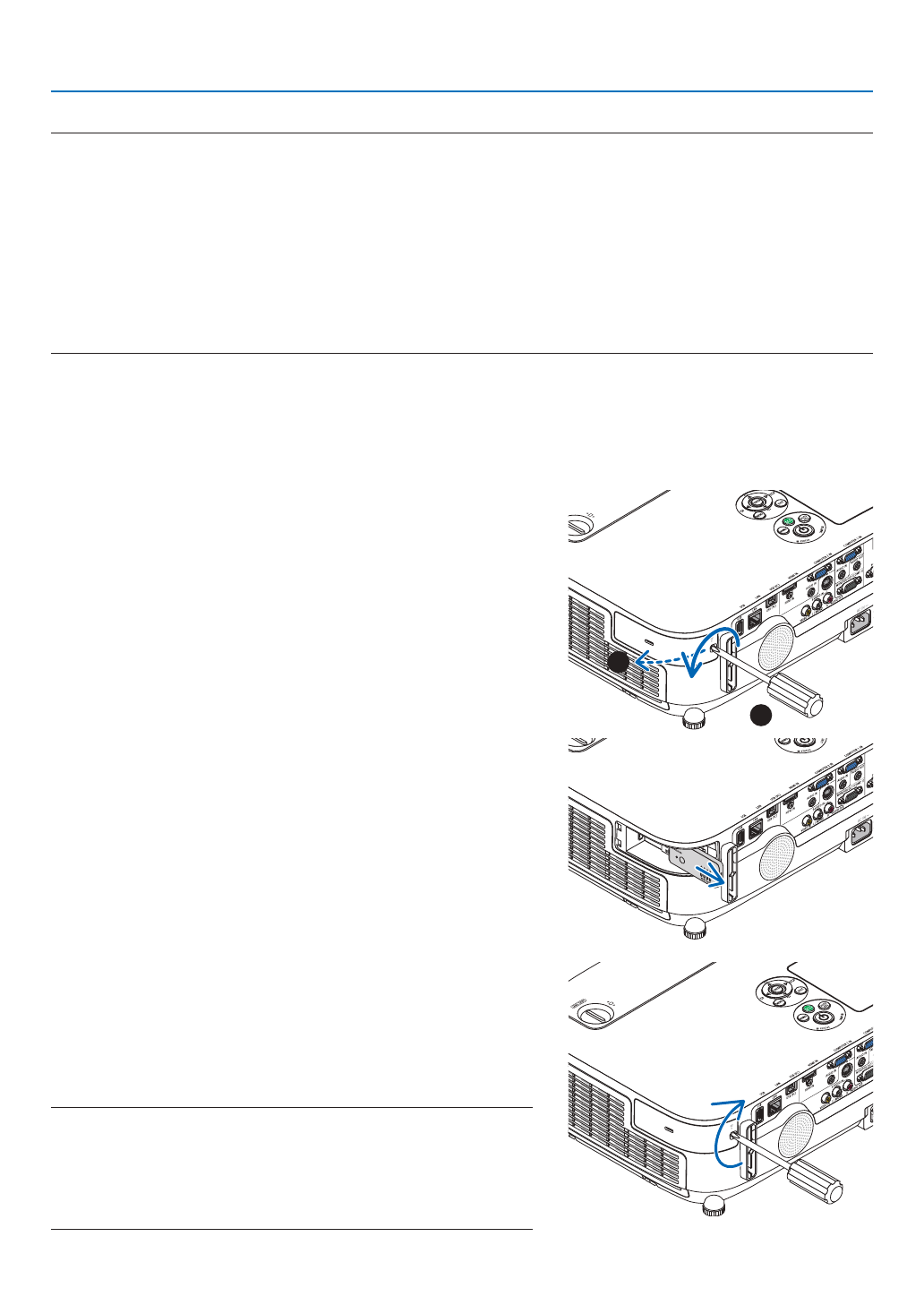

2. Снимите крышку порта USB (LAN).
Ослабьте винт, удерживающий крышку.
• Винт не вынимается.
3. Аккуратно вставьте модуль беспроводной локальной связи
USB в порт USB (LAN).
Сохраните крышку для последующего использования.
4. Установите крышку порта USB (LAN) на место.
Вставьте защелку крышки порта USB (LAN) в паз на корпусе проек-
тора, затем затяните винт, чтобы закрепить крышку порта.
Чтобы вставить модуль беспроводной локальной сети USB, отсоеди
-
ните силовой кабель и выполните вышеописанную процедуру.
ПРИМЕЧАНИЕ:
• Мигающий зеленый светодиод на USB модуле беспроводной локальной сети означает,
что устройство работает. Если USB модуль беспроводной локальной сети установлен
неправильно, синий светодиод мигать не будет.
• Не нажимайте кнопку на USB модуле беспроводной локальной сети. На данной модели эта
кнопка работать не будет.
1
2
Извлечение и подключение модуля беспроводной локальной сети USB
ПРИМЕЧАНИЕ:
• USB модуль беспроводной локальной сети необходимо правильно вставить в порт для USB модуля беспроводной локальной сети. Его нельзя вставлять в
противоположном направлении. Если USB модуль беспроводной локальной сети вставлять неправильной стороной, прикладывая усилия во время установки,
то порт USB можно повредить.
• Прежде чем брать USB модуль беспроводной локальной сети, коснитесь металлического предмета (например, дверной ручки или алюминиевой оконной
рамы), чтобы снять статическое электричество.
• Всегда вставляйте или извлекайте USB модуль беспроводной локальной сети, когда главный переключатель питания отключен. Несоблюдение этого
правила может привести к сбоям в работе проектора или повреждению USB модуля беспроводной локальной сети. Если возникнут сбои в работе проектора,
выключите его, отсоедините силовой кабель, затем снова подсоедините его.
• Не вставляйте другие устройства USB в порт для USB модуля беспроводной локальной сети. Не вставляйте USB модуль беспроводной локальной связи в
порт USB (PC) (тип В).
