8. Приложение
❻
Коды управления и кабельные соединения ПК
Коды управления ПК
Данные кода
функции
ПИТАНИЕ
ВКЛЮЧЕНО
02Н 00Н 00Н 00Н 00Н 02Н
ПИТАНИЕ
ОТКЛЮЧЕНО
02H 01H 00H 00H 00H 03H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
«COMPUTER»
02H 03H 00H 00H 02H 01H 01H 09H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
HDMI1 02H 03H 00H 00H 02H 01H 1АH 22H
ВЫБОР
ВХОДНОГО
РАЗЪЕМА
HDMI2 02H 03H 00H 00H 02H 01H 1BH 23H
ВЫБОР
ВХОДНОГО
ВИДЕОСИГНАЛА 02H 03H 00H 00H 02H 01H 06H 0EH
ВЫБОР
ВХОДА
USB-A
02H 03H 00H 00H 02H 01H 1FH 27H
ВЫБОР
ВХОДА
LAN
02H 03H 00H 00H 02H 01H 20H 28H
ВЫБОР
ВХОДА
USB-B
02H 03H 00H 00H 02H 01H 22H 2AH
ВКЛЮЧЕНО
БЕЗ
ЗВУКА 02H 10H 00H 00H 00H 12H
ОТКЛЮЧЕНО
БЕЗ
ЗВУКА 02H 11H 00H 00H 00H 13H
ВКЛЮЧЕН
РЕЖИМ
БЕЗ
ЗВУКА
02H 12H 00H 00H 00H 14H
ОТКЛЮЧЕН
РЕЖИМ
БЕЗ
ЗВУКА
02H 13H 00H 00H 00H 15H
ПРИМЕЧАНИЕ: Если Вам нужен полный перечень кодов управления ПК, обратитесь к местному продавцу данной продукции.

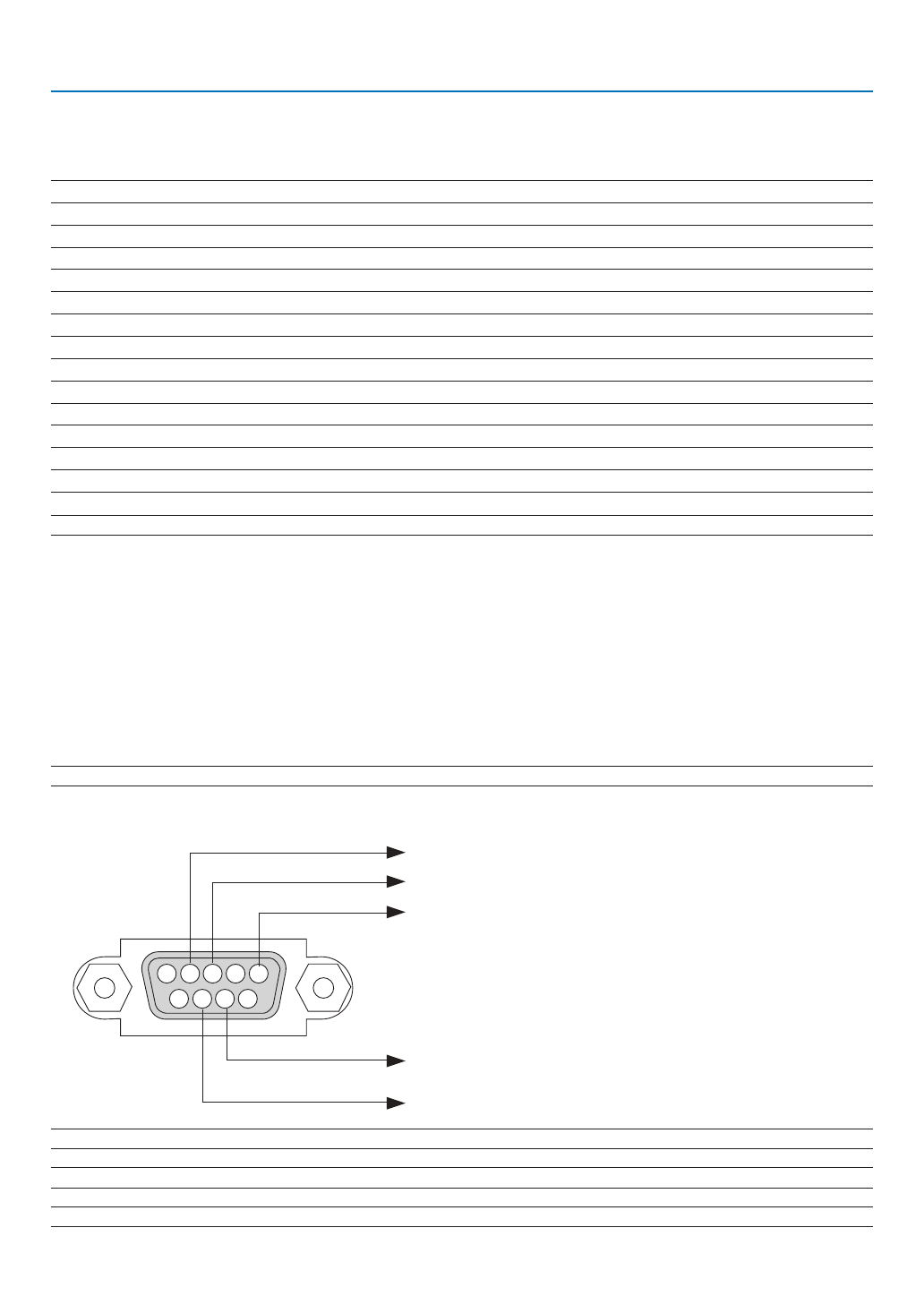

Подключение кабеля
Протокол связи
Скорость передачи в бодах ...........38 400 бит/с
Длина данных ................................8 бит
Контроль четности .........................Контроль четности не производится
Стоповый бит ..................................Один бит
Х вкл./откл. .....................................Отсутствует
Процедура связи ............................Полный дуплекс
ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи - это зависит от оборудования.
Разъем для управления с ПК (D-SUB 9P)
ПРИМЕЧАНИЕ 1: Контакты 1, 4, 6 и 9 не используются.
ПРИМЕЧАНИЕ 2: Чтобы упростить кабельное соединение, соедините контакты «Request to Send» и «Clear to Send» на обоих концах кабеля.
ПРИМЕЧАНИЕ 3: Для кабелей большой длины рекомендуется с помощью меню проектора установить скорость коммуникации до 9 600 бит/с.
1
5
2
4
3
6 7
9
8
К GND ПК
К RxD ПК
К TxD ПК
К RTS ПК
К CTS ПК
