Соединения проектора

26

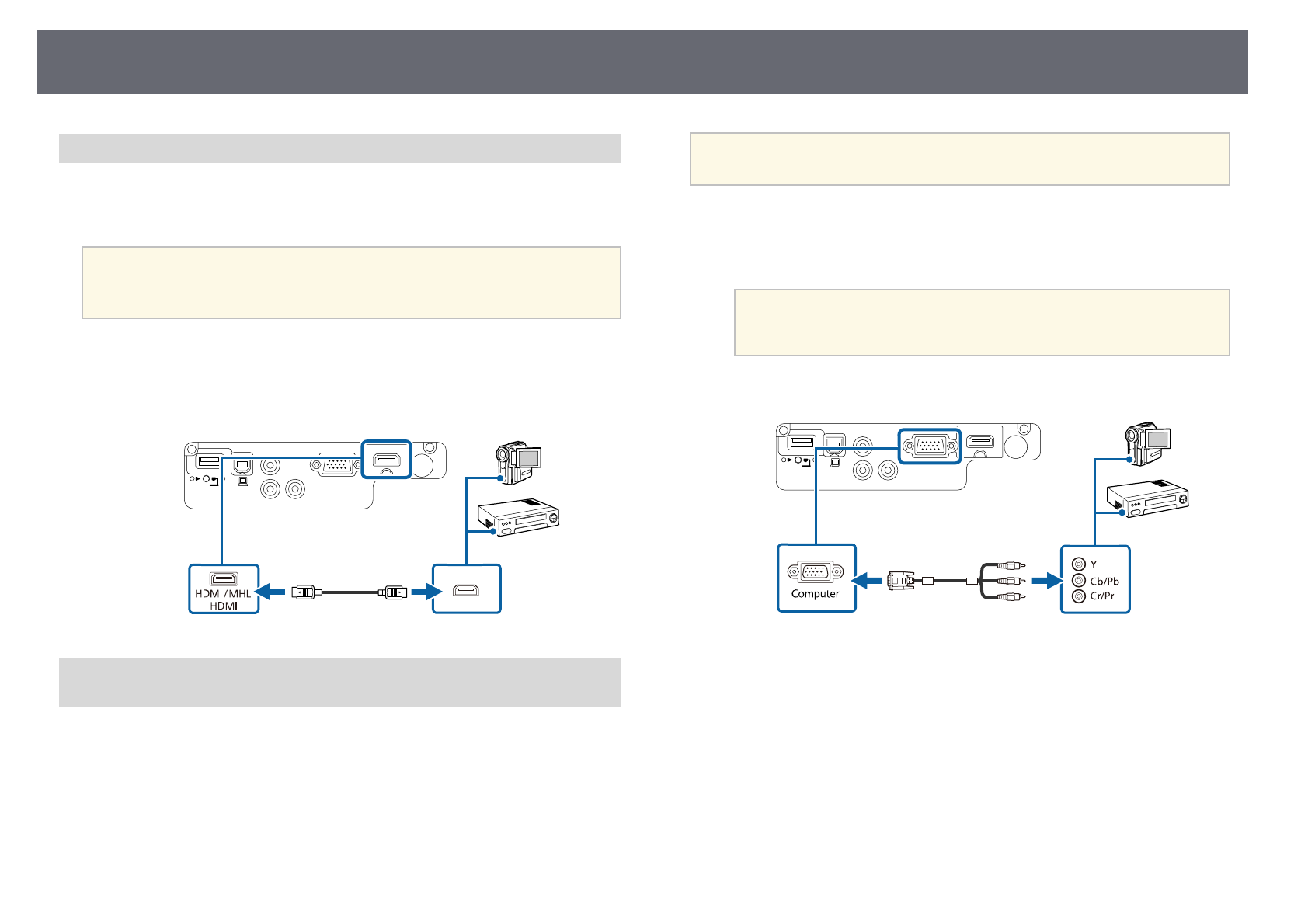

Соединение с источником видеосигнала через порт HDMI

Если в источнике видеосигнала имеется порт HDMI, чтобы передать

проецируемое изображение со звуком, сигнал на проектор подается с

помощью кабеля HDMI.

Внимание

Не включайте источник видеосигнала до подключения его к проектору. В

противном случае проектор может быть поврежден.

a

Подключите кабель HDMI к выходному порту HDMI источника

видеосигнала.

b

Присоедините другой конец кабеля к порту проектора HDMI.

Соединение с источником компонентного видеосигнала

через VGA

Если источник видеосигнала имеет порты компонентного видеосигнала,

проектор подключается к нему с помощью кабеля «компонентный

видеосигнал-VGA». В зависимости от портов компонентного

видеосигнала, возможно, понадобиться вместе с кабелем компонентного

видеосигнала использовать соединительный кабель.
Можно воспроизвести звук через акустическую систему проектора,

присоединив приобретаемый отдельно аудиокабель RCA.

a

• Убедитесь, что аудиокабель имеет маркировку "No resistance"

(Нет сопротивления).

a

Присоедините соединители компонентного видеосигнала к

выходам компонентного видеосигнала с цветной маркировкой

источника видеосигнала.

a

Как правило, маркировка портов следующая Y, Pb, Pr или Y,

Cb, Cr. При использовании адаптера присоедините кабель

компонентного видеосигнала к этим разъемам.

b

Присоедините разъем VGA к порту проектора Computer.

c

Затяните винты на разъеме VGA.

d

Подключите аудиокабель к портам аудиовыхода источника

видеосигнала.
