Подключение электропитания

Подключением  электропитания  посудомоечной  машины  и  вспомогательного  оборудования  долен

заниматься  квалифицированный  персонал,  имеющий  соответствующий  допуск  к  проведению

подобных  работ.  При

подключении  должны  соблюдаться  все  действующие  технические  нормы  и

правила.

Параметры тока указываются на технической табличке оборудования.

Электрозащита  посудомоечной  машины  не  должна  быть  объединена  с  электрозащитой  другого

оборудования.

В  соответствии  с  действующими  нормами  и  правилами,  при  установке  пользователь  обязан

обеспечить  подключение  к  сети  электропитания  с  выключателями,  соответствующими

техническим характеристикам машины.

Эти  выключатели  должны  быть  установлены  вблизи  машины,  в  месте,  где  к  ним  имеется

свободный  доступ.  Выключатели  должны  гарантировать  полное  отключение  машины  от  сети

электропитания в случае скачка напряжения по категории ІІІ.

Осторожно

!!!

В посудомоечной машине отсутствует напряжение только, когда она отключена от сети.

-

Подключить оборудование к выравнивателю фазы

.

Клемма

выравнивателя

расположена в

нижней задней части машины

.

-

Заземление

(PE)

обозначено желто

-

зеленым цветом

,

ноль

  (N)  -

синим, а фазы

  (L1, L2, L3) -

черным

,

серым и коричневым цветом

.

5

ПЕРВОЕ ВКЛЮЧЕНИЕ

ПЕРВОЕ ВКЛЮЧЕНИЕ

Перед началом эксплуатации необходимо провести проверку системы электрозащиты.

Монтаж

и/или

проверка оборудования должны осуществляться лицами, уполномоченными продавцом,

который несет

ответственность за первое включение оборудования и инструкции по его эксплуатации

.

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Важн

о

:

Все модели посудомоечной машины оборудованы

счетчиками расхода воды, счетчики же расхода моющих

средств устанавливаются только на отдельные модели.

При  наличии  обоих  типов  счетчиков

,

подсоединить

расположенные  на  задней  поверхности  машины

всасывающие  патрубки  к  внешним

контейнерам

для

моющих средств и ополаскивателей.

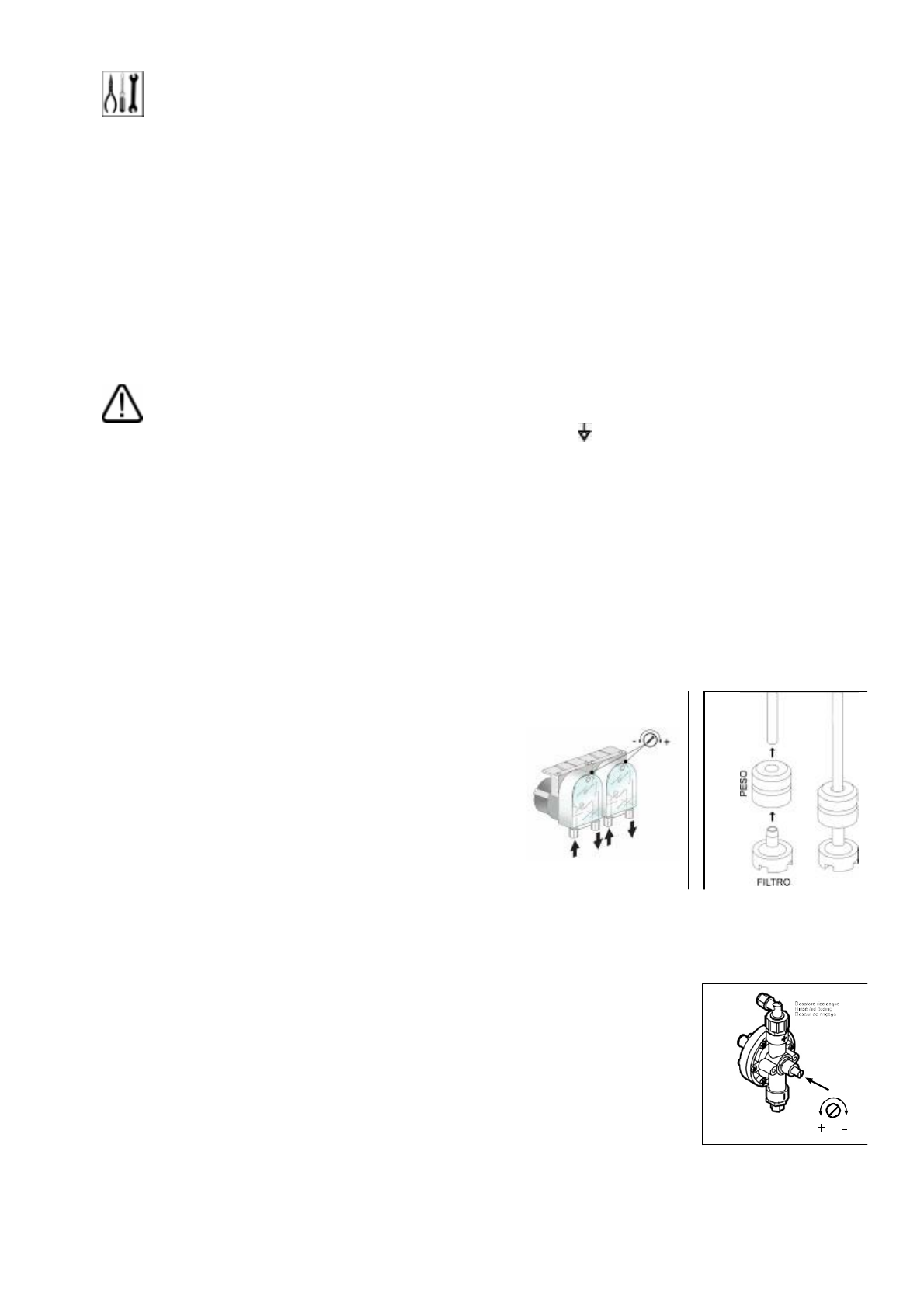

Красный патрубок

:

моющее средство

Прозрачный патрубок

:

ополаскиватель

Перед подсоединением  патрубков к контейнерам на  них

должны

быть

установлены

грузила

(

которые

удерживают  патрубки  на  уровне  ниже  контейнера

)

и

фильтры в соответствии с приведенной схемой.

Регулировка  осуществляется  регулировочными  винтами,  приведенными  на  схеме.

Для  регулировки  рекомендуется  привлекать  персонал  компании  поставщика

моющих средств.

Если машина не оборудована счетчиком расхода моющих средств, то такой счетчик

можно установить позже, заказав соответствующий комплект.

В качестве альтернативы можно использовать внешний счетчик, который

подключается к машине электрическим кабелем

2x0,5

мм

 H05 RN-F.

Этот кабель

проводится через отверстие, указанное на ТЕХНИЧЕСКОМ ЧЕРТЕЖЕ машины, и

подключается в соответствии с поставляемой в комплекте принципиальной

электрической схемой

.

Внешний счетчик должен быть рассчитан на напряжение

230

В

/50

Гц

и максимальную потребляемую мощность

15

Вт

.

Подключить  упомянутый  выше  красный  патрубок  счетчика  расхода  моющих  средств  к

посудомоечной машине.
