16_

Установка посудомоечной машины

РАЗМЕРЫ ДЕКОРАТИВНОЙ ПАНЕЛИ И УСТАНОВКА
(DW50H4050BB / DW50H4030BB)

1.

Деревянная декоративная панель должна быть изготовлена в соответствии с
размерами, указанными на

рис. 3

.

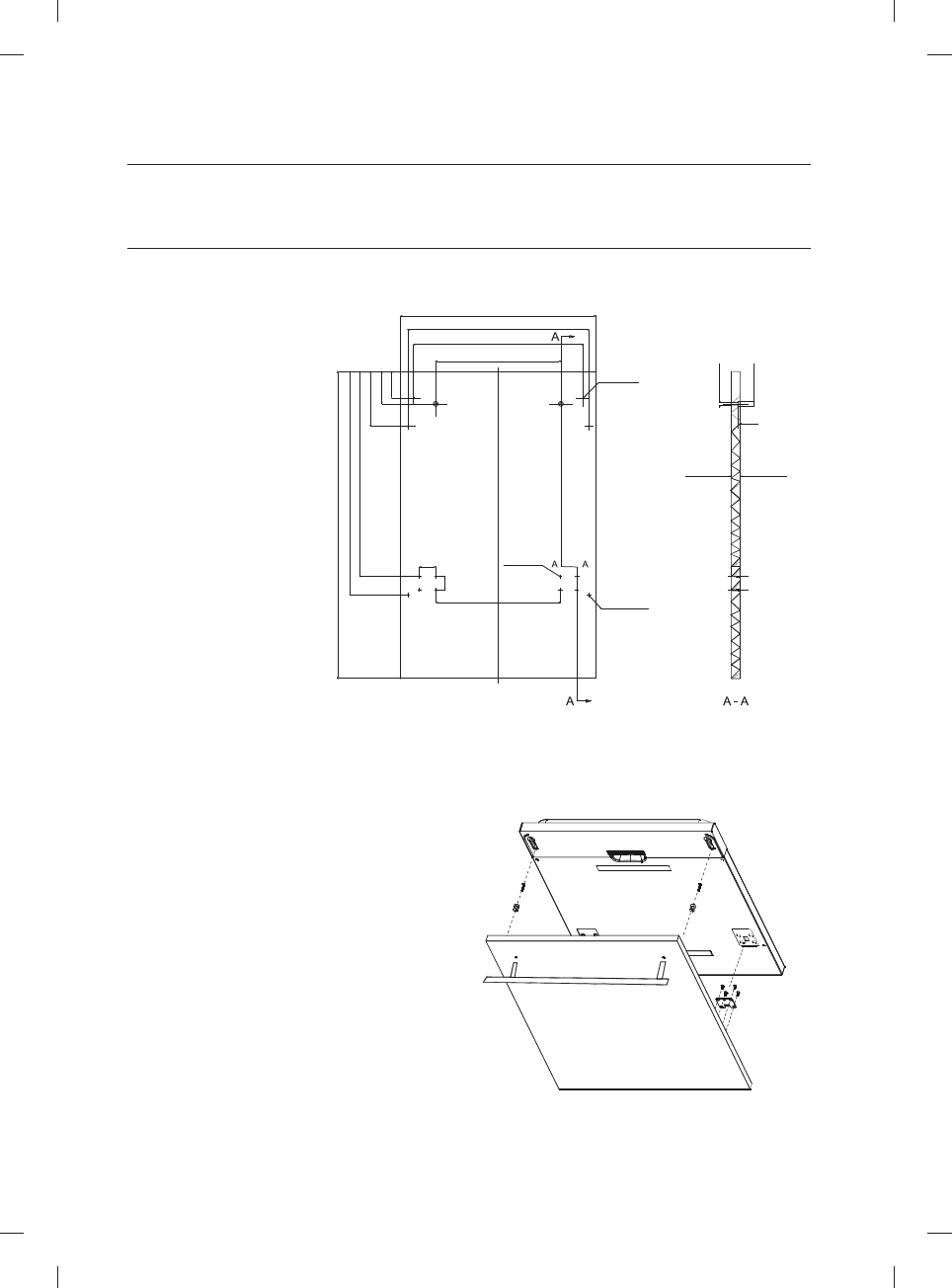

Рис. 3

Декоративная
панель должна
быть изготовлена
в соответствии
с размерами,
указанными на
рисунке.

439

2-Ø2 dp8

20 (МАКС.)

5

2-Ø 5,5

2-Ø 11

4-Ø2 dp8

8-Ø2 dp8

286

30

30

710 (МАК

С.)

517

474,8

127

75 ± 0,2

62

287,5 ± 0,2

390 ± 0,2

416 ± 0,2

(единицы: мм)

2.

Установите крюк на деревянную декоративную панель и вставьте крюк в паз на внешней дверце
посудомоечной машины (см.

рис. 4A

). Расположите панель нужным образом и зафиксируйте ее на

внешней дверце с помощью винтов и болтов (см.

рис. 4B

).

Рис. 4А

Установка декоративной панели.

Установка посудомоечной машины
