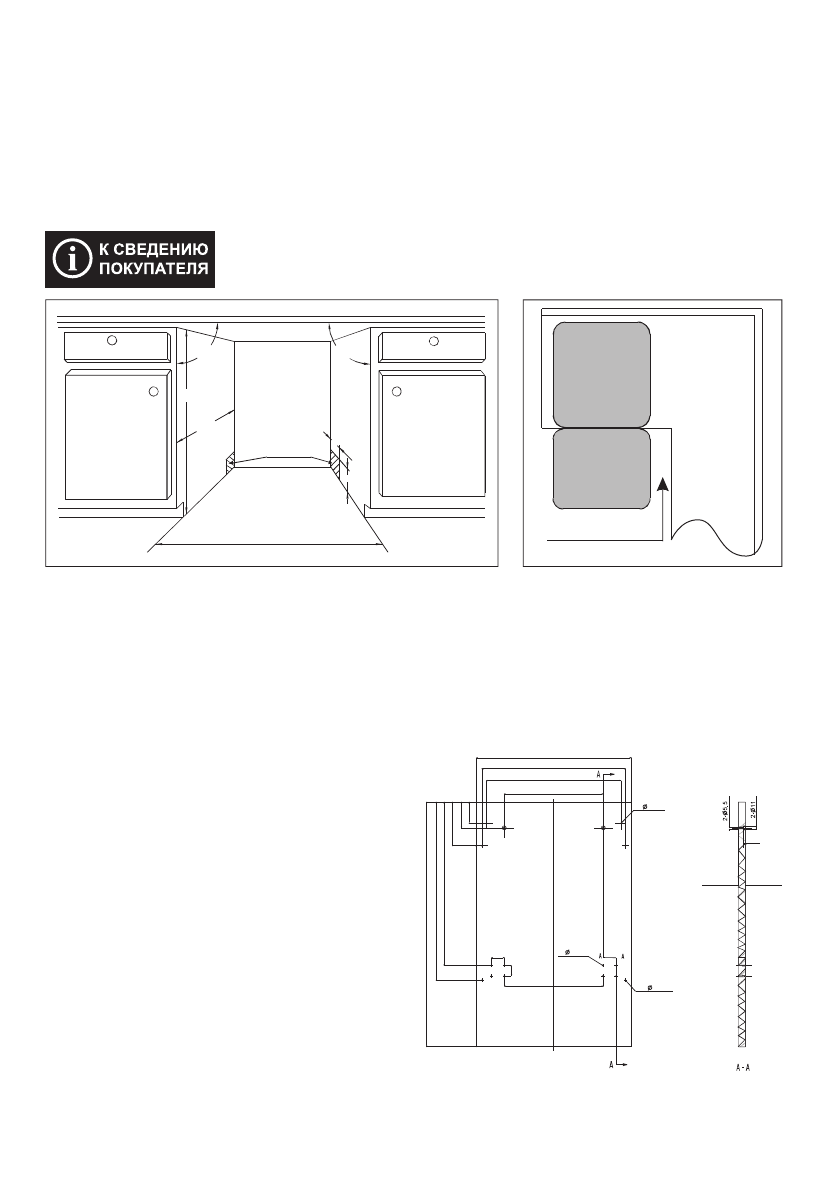

Эти рисунки и чертежи помогут вам правильно установить посудомоечную машину
и без осложнений смонтировать фронтальную мебельную панель.
Подготовка к установке.
Место установки посудомоечной машины должно быть вблизи места подключе-
ния входного и сливного шлангов и источники питания. Сточная труба должна
иметь патрубок для подсоединения сливного шланга.
Проверьте монтажный комплект (втулки для фронтальной ме-
бельной панели, винты, фиксаторы).
Схема 1
Размеры мебельной ниши.
Зазор между верхней частью посудомоечной
машины и кухонной столешницей должен быть не
менее 5 мм.
Схема 2
Минимальное
расстояние
для открывания дверцы.
Размеры и монтаж фронтальной панели.
1. На фронтальную мебельную панель
необходимо нанести разметку согласно
схемы 3.
Также можно воспользоваться шабло-
ном, приложив его к фронтальной ме-
бельной панели.
Схема 3.
Разметка фронтальной мебельной па-
нели должна быть произведена в со-
ответствии с размерами, указанными
на рисунке.
(Единица измерения – мм)
Кухонная
стойка
Посудомоечная
машина
Дверцы
посудомоечной
машины
Минимальное
пространство
50 мм
Схема 3
90°
90°
450 мм
820 мм
100
580 мм
80
Пространство между дном
кухонной стойки и полом
Выходи для электро
и водоподвода
и слива воды
dp8
439
416 0.2
f
390 0.2
f
287.5 0.2
f
286
3 8
8 - 2
dp8
4 - 2
dp8
2 - 2
20 MAX
˄
˅
5
30
720 (MAX
)
51
7
474.
8
12
7
62
75 0.
2
f
