НАСТРОЙКА УПРУГОСТИ ПРУЖИНЫ ДВЕРЦЫ ПОСУДОМОЕЧНОЙ МАШИНЫ

Упругость  пружины  для  дверцы  посудомоечной  машины  регулируется  на  заводе.  Если  вы  установили

внешнюю панель, необходимо отрегулировать упругость пружины. Вращая регулирующий винт, ослабьте или

затяните стальной кабель (рис. 5).

Пружина  отрегулирована,  если  полностью

открытую дверь в горизонтальном положении

можно закрыть легким касанием.

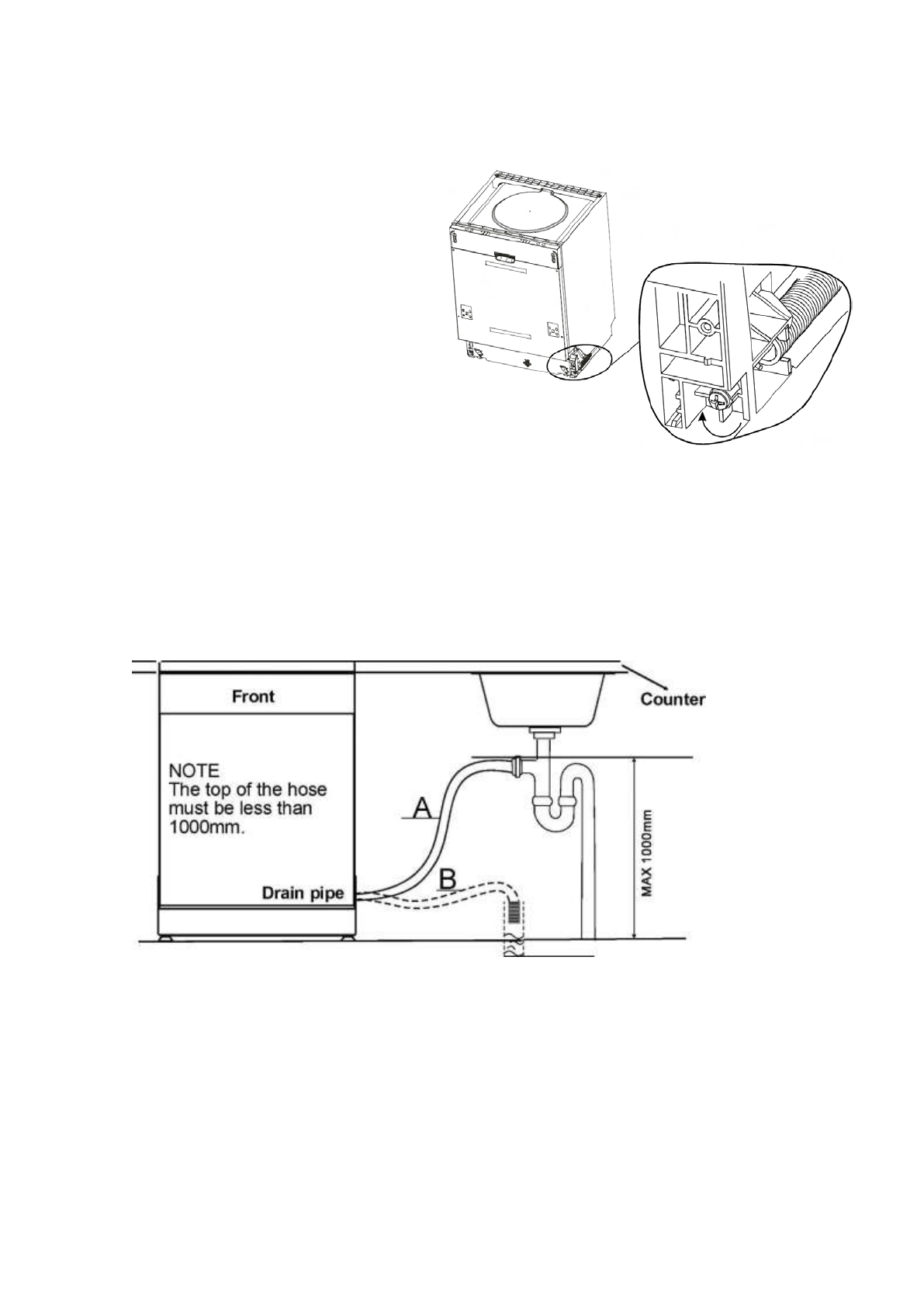

РИСУНОК 5

Регулировка пружины дверцы посудомоечной

машины

ПОДСОЕДИНЕНИЕ

ДРЕНАЖНЫХ  ШЛАНГОВ

.

Вставьте  дренажный  шланг  в  трубу  слива  минимального  диаметра  4  см,  либо

опустите  шланг  в  раковину,  убедившись,  что  в  этом  случае  шланг  не  будет  пережат  или  скручен.

Используйте  специальный  пластиковый  держатель,  который  прилагается  к  прибору  (рис.  6).  Свободный

конец  дренажного  шланга должен  располагаться  на  высоте  от 400  до  1000  мм  и  не должен  быть погружен  в

воду.  ВНИМАНИЕ:  специальный  держатель  для  шланга  должен  быть  закреплен  на  стене,  чтобы  избежать

перемещения дренажного шланга и протечки воды

РИСУНОК 6

ф 40mm

УСТАНОВКА ПОСУДОМОЕЧНОЙ МАШИНЫ

1.

Прикрепите  к  дверце  посудомоечной  машины  внешнюю  дверцу,  сочетающуюся  с  окружающей  мебелью,

при помощи прилагающихся скоб. На рисунке показан образец крепления скоб.

2.

Отрегулируйте  упругость  пружин  дверцы  посудомоечной  машины,  затянув  левую  и  правую  пружины  при

помощи  шестигранного  ключа  по  направлению  часовой  стрелки.  Невыполнение  данного  пункта  может

привести к поломке посудомоечной машины (иллюстрация 2).

3.

Подсоедините всасывающий шланг к источнику подачи воды.

4.

Подсоедините дренажный шланг. См. схему (рис. 7).

5.

Подсоедините шнур источника питания.

6.

Добавьте конденсационную полоску, следуя инструкции на обратной стороне полоски.

7.

Поставьте посудомоечную машину на место.

8.

Выровняйте  положение  посудомоечной  машины.  Задние  ножки  машины  можно  отрегулировать  спереди

машины,  поворачивая  винты  на  левой  и  правой  стороне  кухонной  стойки  (иллюстрация  6А).  Отрегулируйте

27
