ИНСТРУКЦИИ ПО УСТАНОВКЕ
18
РАЗМЕРЫ И УСТАНОВКА
ДЕКОРАТИВНОЙ ПАНЕЛИ

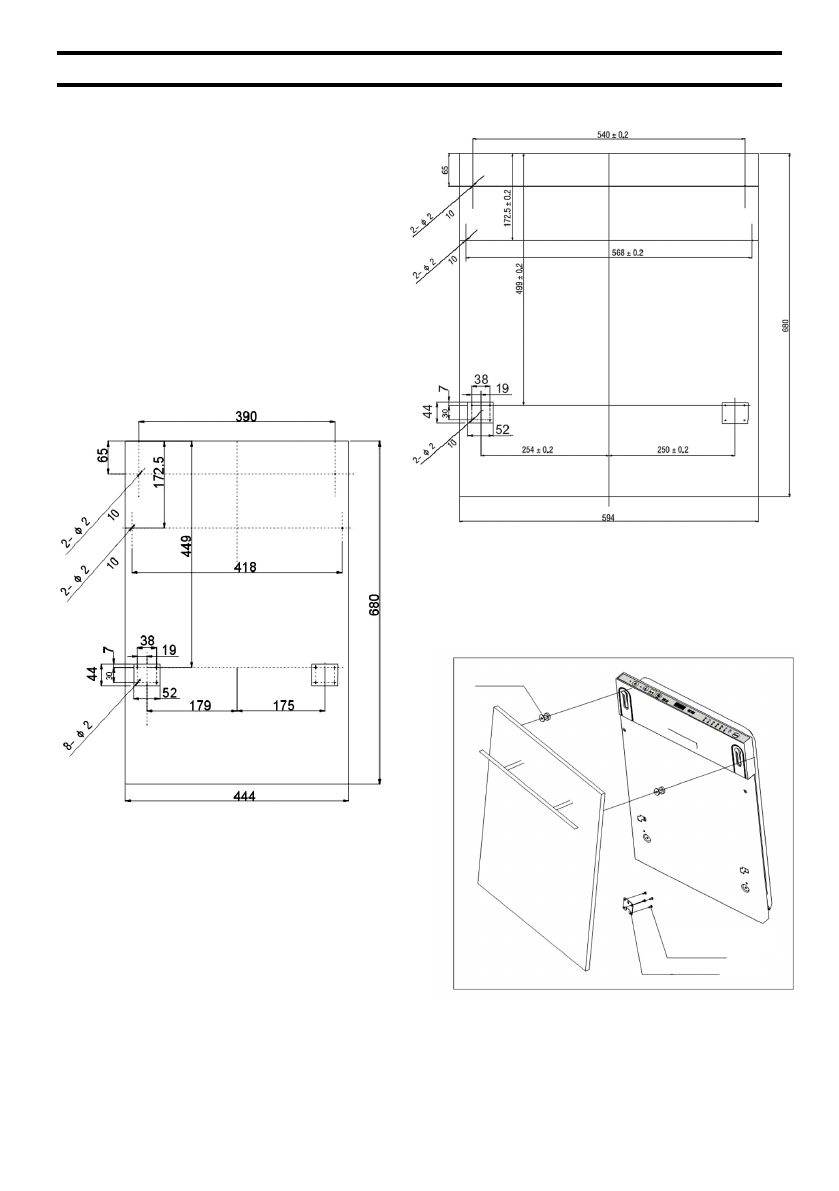

Подготовка к установке
1. Декоративная деревянная
панель, прикрепляемая к дверце
посудомоечной машины, должна
быть подготовлена в соответствии
с чертежом, представленным на
рис. 3.
Рис. 3. Для модели BDE 4507.
Все размеры приведены в мм.
2. Установите крепления на
декоративную деревянную панель
и с их помощью прикрепите ее к
дверце машины (рис. 4а).
После размещения декора-
тивной панели укрепите ее на дверце
машины при помощи винтов (рис. 4b).
ãëóáèíà
ãëóáèíà
ãëóáèíà 10
ãëóáèíà
ãëóáèíà
ãëóáèíà
Рис. 3. Для модели BDE 6007.
Все размеры приведены в мм.
Рис. 4a. Установка декоратив-
ной панели.
âåðõíåå êðåïëåíèå
4 âèíòà ñ ïîòàéíîé
ãîëîâêîé
íèæíåå êðåïëåíèå
