25

Е7. Подключение к сети электропитания

Подключение  к  сети  электропитания  должно
быть  выполнено  в  соответствии  с  действую-
щими  местными  нормативами  и  требования-
ми.

ВНИМАНИЕ!
К  выполнению  работ  с  электропро-
водкой  и  электрокомпонентами  до-
пускается  исключительно  квали-
фицированный электрик.

Убедитесь,  что  напряжение  в  сети
электропитания  соответствует  значе-
нию  напряжения,  приведенному  в  за-
водском  шильдике  и таблице техниче-
ских данных (Таблица 1).

Удостоверьтесь в том, что линия элек-
тропитания  способна  выдержать  ре-
альную  нагрузку  (силу тока), а также в
том,  что  электросистема  помещения
выполнена  в  соответствии  местным
действующим  нормативам  и  требова-
ниям.

Провод

заземления

со  стороны

клеммной  коробки  должен  быть  длин-
нее  (макс.  20  мм),  чем  фазовые  про-
вода.

Подключить  провод  заземления  пи-
тающего  кабеля  к  эффективному  уст-
ройству  заземления.  Кроме  того,  ма-
шина  обязательно  должна  быть  вклю-
чена  в  эквипотенциальную  систему.
Это делается при помощи болта «ЕQ»
(

см.  параграф  6.2  «Монтажные  схе-

мы»)  с  маркировкой  (

).  Провод  эк-

випотенциала  должен  иметь  сечение
10 кв. мм.


Питание  400…415  В  3N  (стандартная  кон-
фигурация)

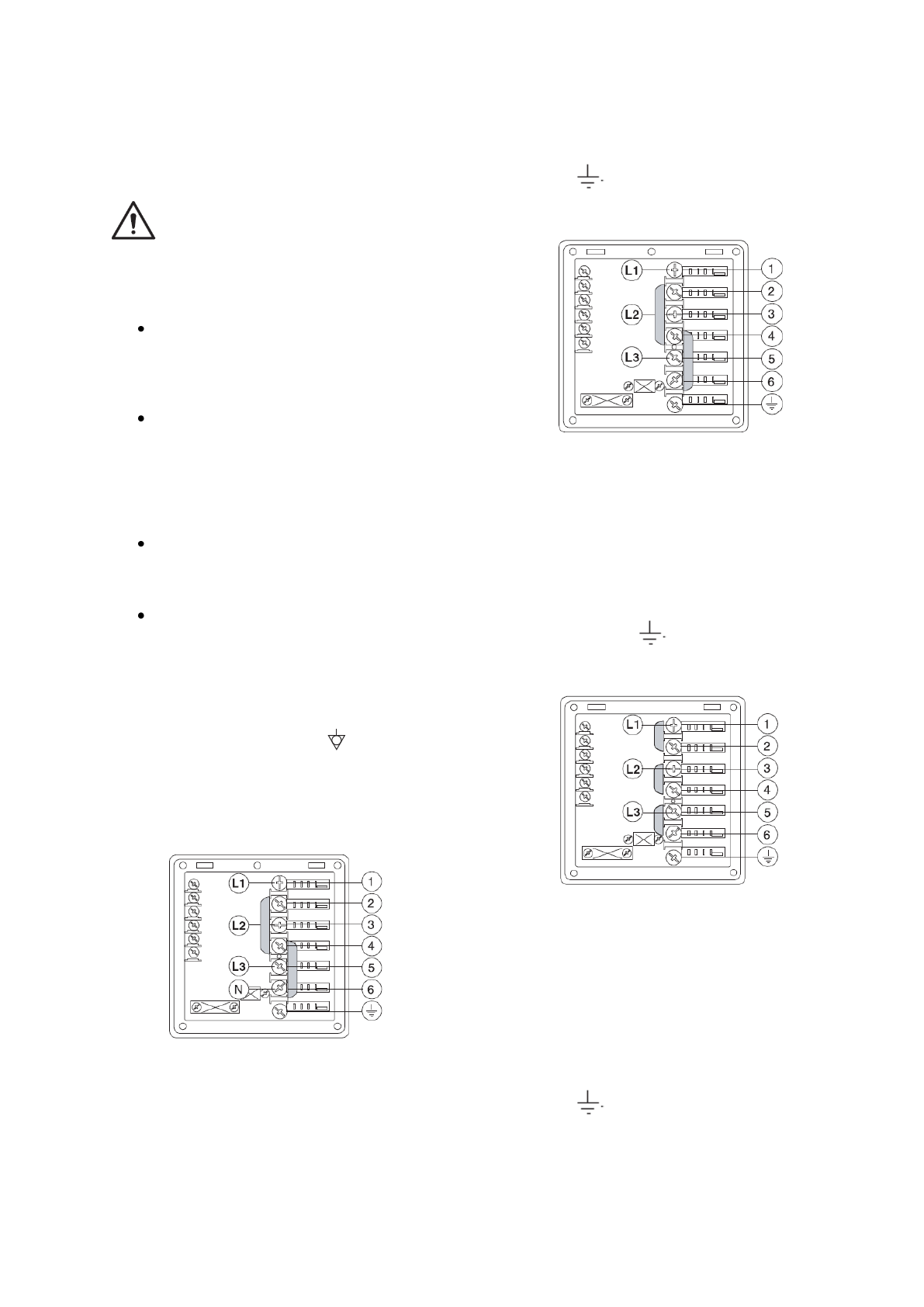

Рис. 11 - Электропитание 400-415В 3N

Открыть  клеммную  коробку  и установить мос-
ты  (имеющиеся  в  комплекте  электрощита)
следующим  образом:  один  мост  между  клем-
мами  №  2  и  №  4,  а  второй  между  клеммами
№  4  и  №  6.  Подвести  питающий  кабель  соот-
ветствующего  сечения  (см.  таблицу  с  техни-
ческими  характеристиками),  подсоединить

три  фазовых  провода  к  клеммам  №  1,  3  и  5,
нейтральный  провод  к  клемме  №  6  и  провод
заземления к клемме с соответствующей мар-

кировкой (

).

Питание 400…440 В 3

Рис. 12 - Электропитание 400-440В 3

Открыть  клеммную  коробку  и установить мос-
ты  (имеющиеся  в  комплекте  электрощита)
следующим  образом:  один  мост  между  клем-
мами  №  2  и  №  4,  а  второй  между  клеммами
№  4  и  №  6.  Подвести  питающий  кабель  соот-
ветствующего  сечения  (см.  таблицу  с  техни-
ческими  характеристиками),  подсоединить
три  фазовых  провода  к  клеммам  №  1,  3  и  5  и
провод  заземления  к  клемме  с  соответствую-

щей маркировкой (

).

Питание 220…240 В 3

Рис. 13 - Электропитание 220-240В 3

Открыть  клеммную  коробку  и установить мос-
ты  (имеющиеся  в  комплекте  электрощита)
следующим  образом:  один  мост  между  клем-
мами  №  1  и  №  2,  второй  между  клеммами  №
3  и  №  4,  и  третий  между  клеммами  №  5  и  №
6.  Подвести  питающий  кабель  соответствую-
щего  сечения  (см.  таблицу  с  техническими
характеристиками),  подсоединить  три  фазо-
вые  провода  к  клеммам  №  1,  3  и  5  и  провод
заземления к клемме с соответствующей мар-

кировкой (

).
