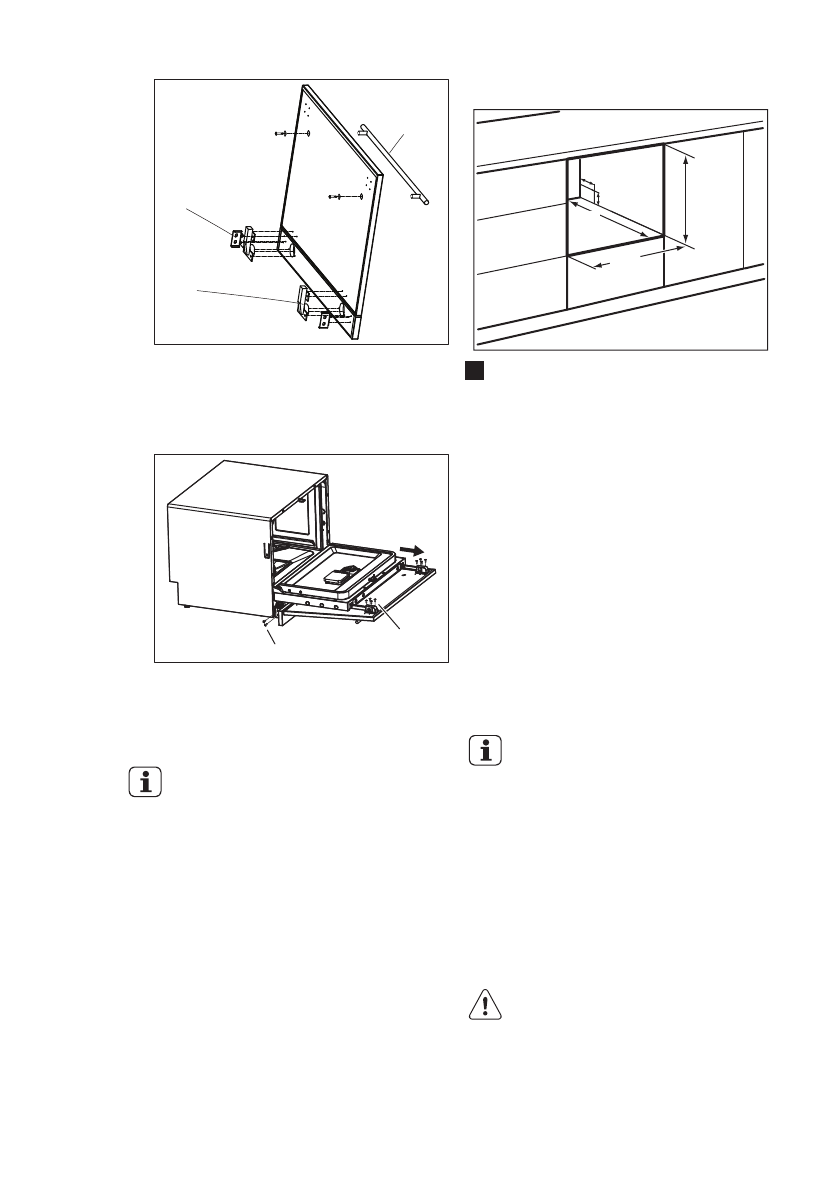

Регулировка натяжения; пружины дверцы - Electrolux ESL 2400 RO - Инструкция по эксплуатации - Страница 20

A

B

C

A. Ручка

B. Скоба, винты 4*12

C. Петли, винты 4,2*16

2. Установите панель на дверцу при

помощи винтов.

A

B

A. Винт 4*12

B. Винт 4,2*16

10.2 Сборка

Убедитесь, что место

установки прибора

обеспечивает зазор в 50

мм с обеих сторон

полностью открытой

дверцы.

Обеспечьте просвет в 5 мм между

обеими сторонами прибора и

мебелью. Имеется два варианта

расположения отверстия в кухонной

мебели при установке прибора.

min.
550 mm

min.

443mm

100

80

min.
555mm

1

Отверстие для кабеля

электропитания и линий подачи

воды и слива. Для обеспечения

правильной установки

расположите отверстие слева или

справа от прибора.

10.3 Регулировка натяжения

пружины дверцы

Подходящее натяжение пружин

устанавливается на заводе-

изготовителе с расчетом на наружную

дверцу. При установке декоративной

панели произведите перенастройку

дверных пружин. Натяжение или

ослабление стального кабеля

производится вращением

настроечных винтов.

Натяжение дверной

пружины выбрано верно,

если дверца остается в

горизонтальном

положении, будучи

полностью открытой, и при

этом ее можно закрыть при

легком подталкивании ее

пальцем.

10.4 Подключение к

электросети

ВНИМАНИЕ!

При подключении прибора

к электросети не

пользуйтесь удлинителями

или переходниками.
