Предлагаемые варианты установки
машины

Эта машина не предназначена для встраивания, однако ее
можно установить под столешницей. Вокруг нее должен
сохраняться зазор 3 мм.

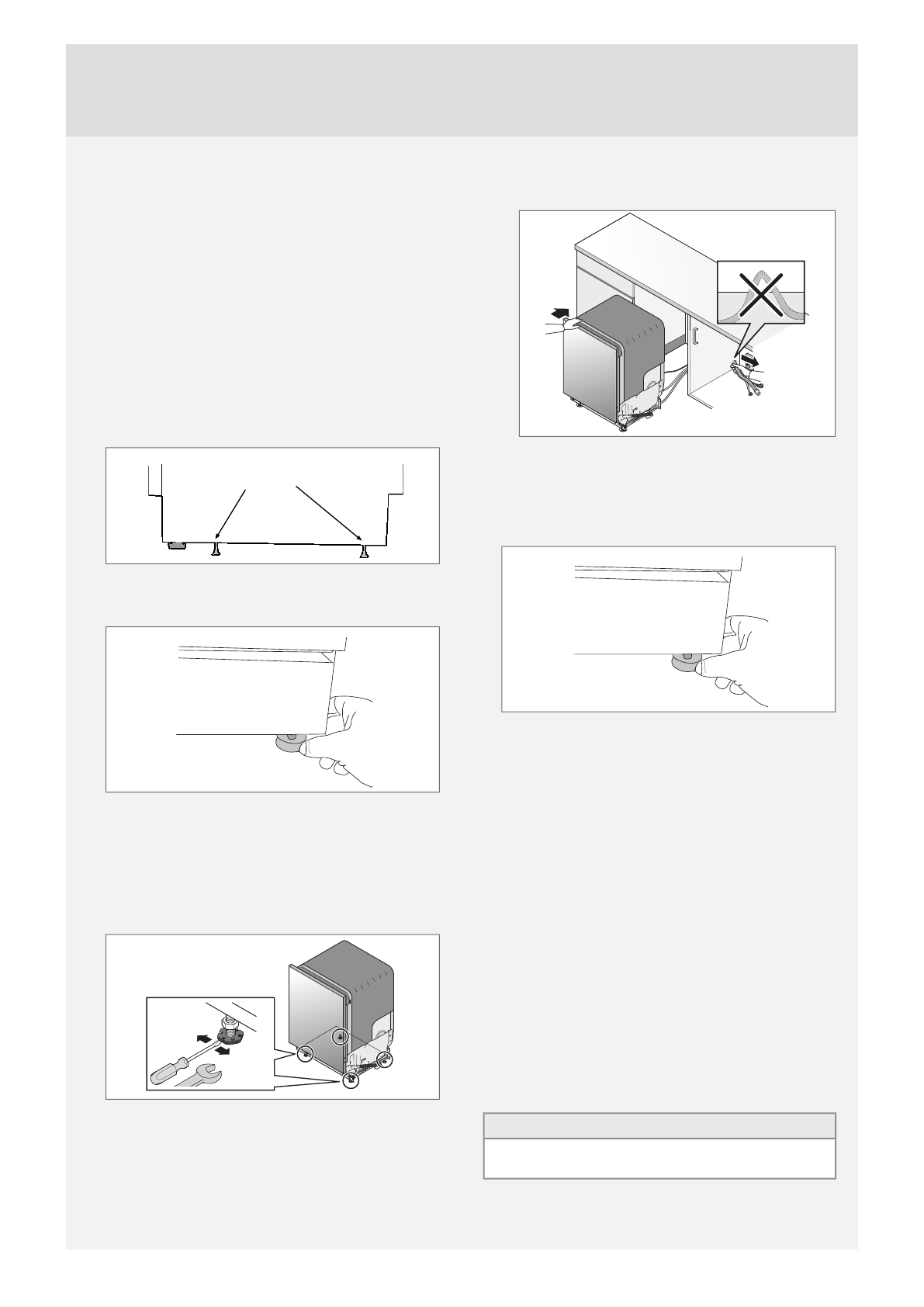

Регулировка высоты и установка
машины на место

Самостоятельная установка
1 Устанавливайте посудомоечную машину на прочную

поверхность. Выдвигая стальные ножки, отрегулируйте
положение машины так, чтобы она стояла ровно. Наклон
машины должен составлять не более 5 мм.

2 Зафиксируйте стальные ножки стопорными гайками.

Стальная ножка

3 Отрегулировав высоту стальных ножек, частично

выкрутите две резиновые ножки так, чтобы они упирались
в пол. Это предотвратит опрокидывание машины.

Встраивание
1 Измерьте высоту от пола до нижнего края столешницы.

2 Измерьте высоту от пола до верхнего края посудомоечной

машины.

3 Отрегулируйте высоту всех ножек. Чтобы поднять машину,

поворачивайте их по часовой стрелке, а чтобы опустить —
против нее.

24 мм

4 Между нижним краем столешницы и верхним краем

машины должен быть зазор не менее 3 мм.

5 Затяните стопорные гайки на задних ножках.

6 Задвиньте посудомоечную машину на место.

•

Задвигая машину, вытягивайте сливной и наливной
шланги через соответствующее отверстие.

•

Следите за тем, чтобы шланги не перегнулись и не
повредились.

7 Окончательно отрегулируйте высоту передних ножек

(наклон машины должен составлять не более 5 мм) и
затяните стопорные гайки.

8 Отрегулировав высоту стальных ножек, частично

выкрутите две резиновые ножки так, чтобы они упирались
в пол. Это предотвратит опрокидывание машины.

Подсоединение к сливу

При подключении к патрубку на сифоне под раковиной (см.
рисунок 1) сливной шланг должен быть закреплен на высоте
нижней части раковины, иначе вода из нее может попадать
в машину. Сливной шланг вставляется в конусовидный штуцер
на сифоне под раковиной. Штуцер нужно обрезать так, чтобы
его внутренний диаметр составлял не менее 14 мм. Другие
варианты подключения показаны на рисунках 2 и 3.

Сливной шланг можно удлинять не более чем на 3 м. При этом
его общая длина должна составлять не более 4,5 м.
Внутренний диаметр сочленений и патрубков не должен
превышать 14 мм. Тем не менее при необходимости сливной
шланг рекомендуется заменять шлангом без сочленений.

Ни одна часть сливного шланга не должна располагаться на
высоте более 950 мм над нижним краем машины. Не
подключайте шланг напрямую к напольному или аналогичному
сливу. В таких случаях шланг может работать как сифон и не
держать воду в машине.

Вода должна сливаться из шланга, подключенного на высоте
слива не менее 350 мм над нижней частью машины.

Не перегибайте сливной шланг.

ВНИМАНИЕ!

Шланг должен быть закреплен на одной высоте с нижней
частью раковины.
