1.5  Полировальная  машина  поставляется  в  продажу  в  следующей

комплектации*:

Полировальная машина

1

Передняя рукоятка

1

Пластиковый диск с липучкой

1

Полировальный круг

1

Руководство по эксплуатации

1

Упаковка

1

* в зависимости от поставки комплектация может изменяться

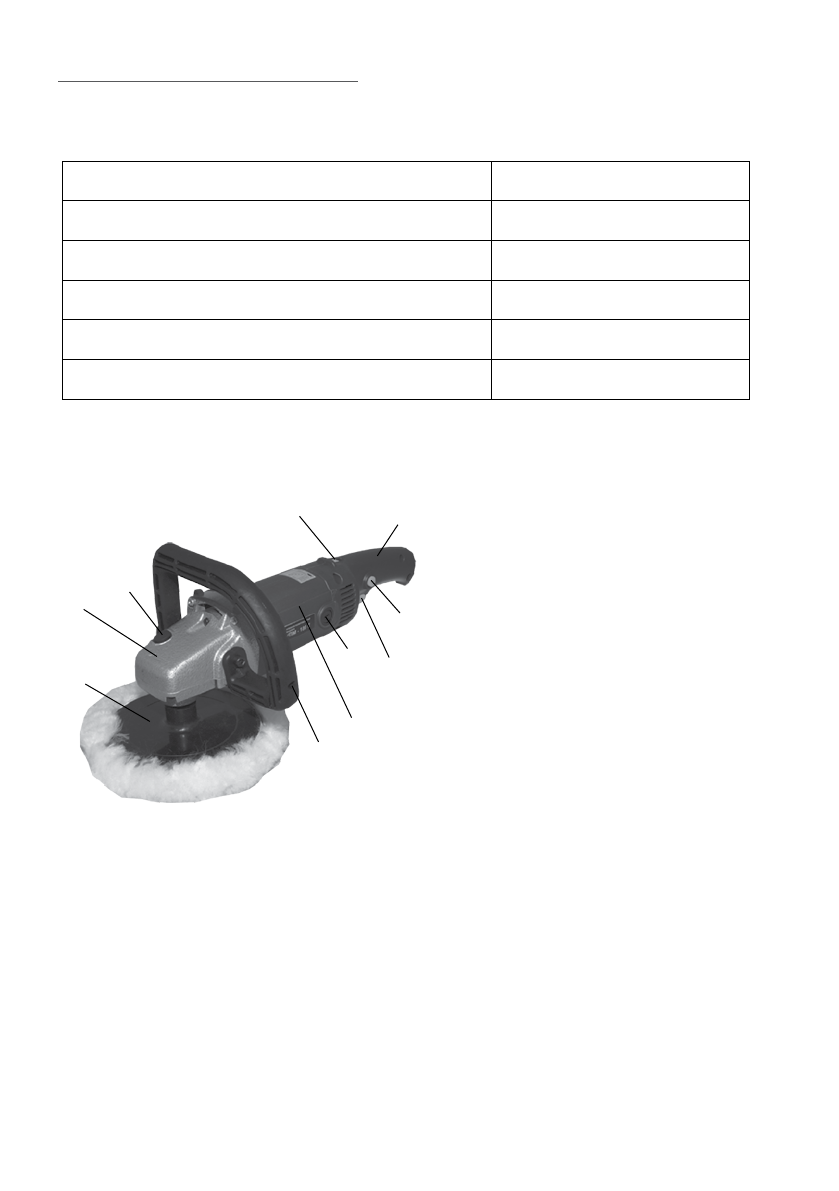

1.6 Общий вид полцировальной машины представлен на рис.1

1.7 Полировальная машина состоит из коллекторного двигателя в пластико

-

вом  корпусе  (рис.1  поз.8)  и  редуктора,  расположенного  в  металлическом  кор

-

пусе  (рис.1  поз.9).  Крутящий  момент  с  хвостовика  якоря  электродвигателя  че

-

рез шестерню, под углом 90° передаётся на шпиндель. На резьбу (М14) шпинде

-

ля накручивается пластиковый диск (рис.1 поз.6) с липучкой Полировальная ма

-

шина комплектуется передней рукояткой (рис.1 поз.5), которая может крепиться

к корпусу редуктора в двух симметричных положениях.

1.8 Клавиша выключателя (рис.1 поз.1) расположена в передней части руко

-

ятки (рис.1 поз.10). Включение полировальной машины осуществляется нажати

-

ем на клавишу выключателя указательным пальцем. Фиксация клавиши в рабо

-

1

 – клавиша выключателя

2

 – кнопка фиксации клавиши

выключателя

3

 – регулятор оборотов

4

 – кнопка фиксатора шпинделя

5

 –рукоятка передняя

6

 – пластиковый диск с липучкой

7

– крышка щёткодержателя

8

 – корпус двигателя

9

 – корпус редуктора

10

 - рукоятка.

5

7

1

2

3

4

6

8

9

10

рис. 1
