27

ИНСТРУКЦИИ ПО УСТАНОВКЕ

ПЕРЕНАЛАДКА

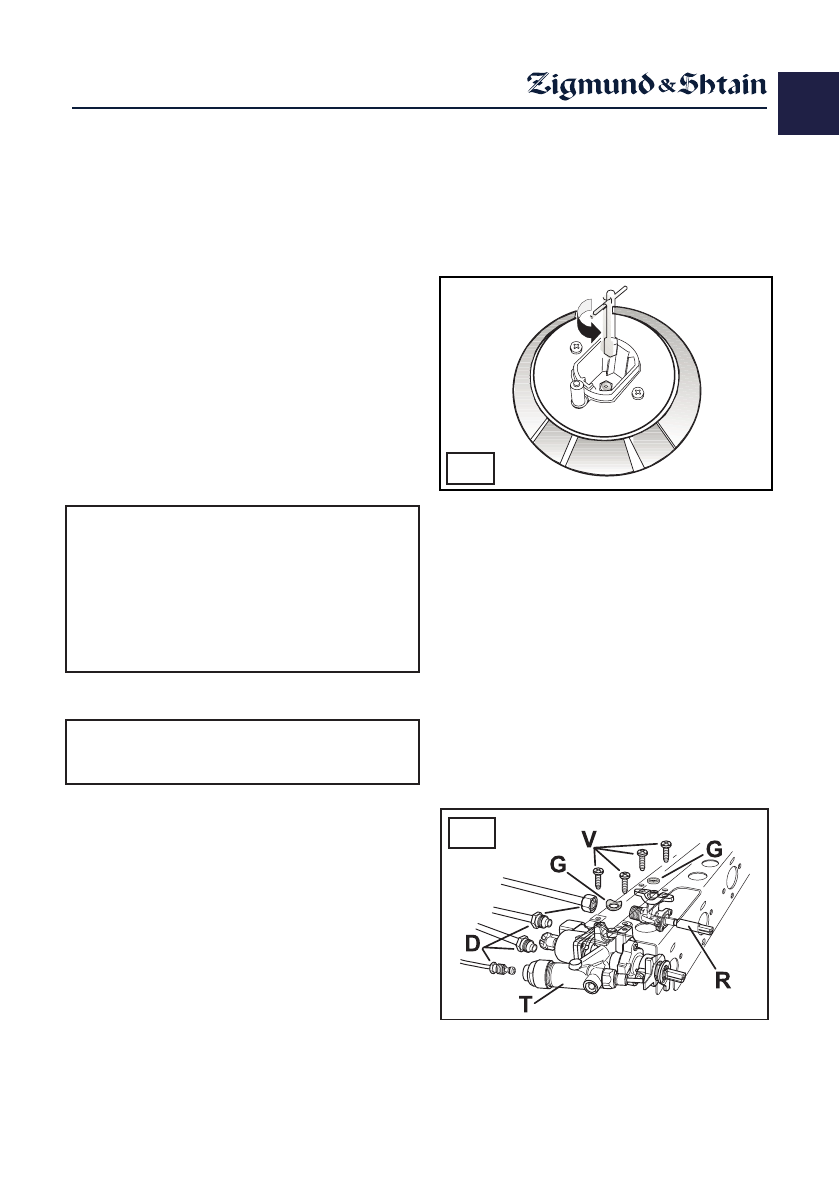

ЗАМЕНА ЖИКЛЕРОВ

Конфорки и горелки можно приспосо-

бить к различным типам газа путем уста-

новки форсунок, соответствующих тому

типу газа, который Вы используете. Для

замены форсунок на конфорках необхо-

димо снять крышечку и головку конфор-

ки, а затем при помощи болтового ключа

Ø 7мм. произвести замену (рис. 27). Для

удобства установщика в таблице (

разде-

ле ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

)

приводятся следующие данные: расход

газа, мощность конфорок, диаметр жи-

клеров и рабочее давление для разных

типов газа.

После замены форсунок мастер должен от-

регулировать горелки (конфорки), так, как

описано в предыдущих разделах, опломби-

ровать регулировочные механизмы предва-

рительной регулировки и поставить новую

опознавательную этикетку взамен старой,

соответствующую настройке плиты. Эта

этикетка находится в комплекте с запасной

форсункой.

УХОД И ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ

Прежде чем осуществлять любые операции

по уходу и замене деталей, необходимо от-

ключить плиту от электро- и газовой сети.

ЗАМЕНА ВЕНТИЛЕЙ И ТЕРМОСТАТА

(рис 28)

При замене руководствуйтесь следую-

щими

инструкциями:

• Снимите решётки, головки конфорок и

ручки.

• Открутите крепёжные винты конфорок.

• Снимите боковые панели, крышку и

рабочую поверхность.

• Открутите блокировочные гайки рамп

(D) и/ или термопару и снимите вентиль

(R) или термостат (Т), открутив винты (V).

• Извлеките частично трубки питания

конфорок и произведите замену детали.

• Заменяйте прокладку (G) всякий раз,

когда Вы заменяете вентиль или термо-

стат, для того чтобы обеспечить плотное

соединение корпуса с рампой.

• Установите все детали в обратном по-

рядке.

27

28
