26

ИНСТРУКЦИИ ПО УСТАНОВКЕ

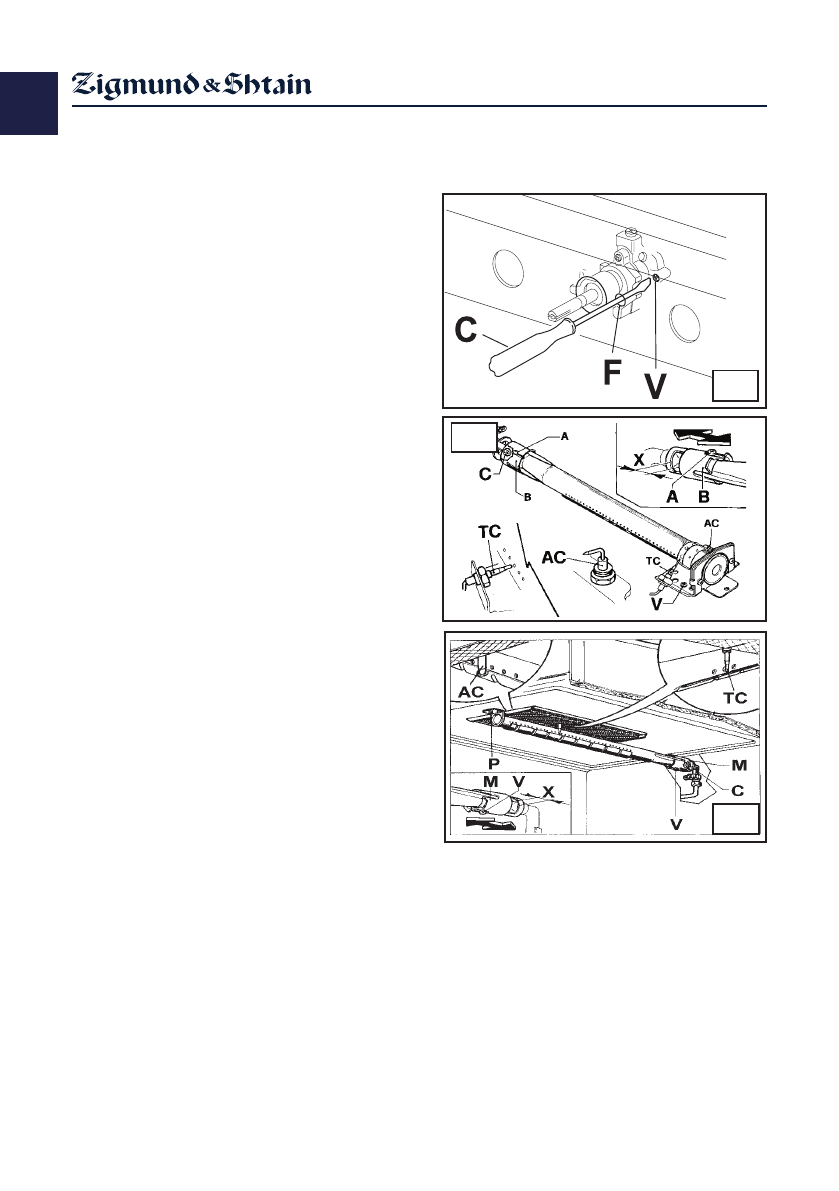

ТЕРМОСТАТ ДУХОВКИ (рис 24)

Регулировка минимального пламени

выполняется следующим образом:

• Снимите ручку

• Зажгите горелку духовки, переведите

ручку в положение Максимум, и подо-

ждите 10 минут.

• Медленно вернитесь в положение Ми-

нимум маленькой отверткой (C) повер-

ните винт (V) направо для того, чтобы

уменьшить пламя, или налево, чтобы

увеличить его.

• Пламя должно быть коротким для эф-

фективного Минимума, стабильным что-

бы избежать случайного его погашения,

и стойким при открывании и закрытии

дверцы духовки.

ГОРЕЛКА ДУХОВКИ (рис 25)

Горелка находится в основании духовки.

Над ней находится дно духовки, которое

во время работы должно все время оста-

ваться в этом положении..

Для регулировки первичного потока

воздуха зажгите горелку и, наблюдая за

пламенем, ослабьте винт (А) и передви-

гая манжету (В), отрегулируйте зазоры

(Х) в соответствии с показателями, при-

ведёными в таблице (разделе ТЕХНИЧЕ-

СКИЕ ХАРАКТЕРИСТИКИ) По окончании

регулировки зафиксируйте винт (А).

ГОРЕЛКА-ГРИЛЬ (рис 26)

Для регулировки первичного потока

воздуха зажгите горелку и, наблюдая за

пламенем, ослабьте винт (V) и передви-

гая манжету (M), отрегулируйте зазоры

(Х) в соответствии с показателями, при-

ведёнными в таблице (

разделе ТЕХНИ-

ЧЕСКИЕ ХАРАКТЕРИСТИКИ

)

По окончании регулировки зафиксируй-

те винт (V).

ЗАМЕНА РЕЗИНОВОГО ШЛАНГА ДЛЯ

ПОДВОДКИ ГАЗА

Для сохранения функциональных ка-

честв резинового шланга настоятель-

но рекомендуется использовать шланг

только до того срока, который указан на

маркировке.

24

25

26
