61

Электрическое Соединение
1.

Ваша духовка требует 16- или 32-Амперный предохранитель в зависимости

от мощности прибора. При необходимости рекомендуется установка ква

-

лифицированным электриком.

2.

Ваша  духовка  изготовлена  в  соответствии  с  параметрами  электро

-

снабжения: 220-240В / 380-415VВ переменного тока 50 / 60Гц. Если элек

-

тросеть  отличается  от  приведенных  параметров,  обратитесь  в  авторизо

-

ванный сервис.

3.

Электрическое подключение духовки должно производиться только в

заземленные по правилам розетки. Если отсутствует надлежащее заземление ро

-

зетки в том месте, где будет размещена духовка, немедленно обратитесь

к квалифицированному электрику. Производитель не несет ответственности за

повреждения, вызванные по причине неправильно заземленных розеток.

Если концы электрического соединительного кабеля открыты, в зависимости

от типа устройства, сделайте правильный выключатель, установленный в

сеть, с помощью которого все концы могут быть отключены в случае подклю

-

чения / отключения от / к сети.

4.

В случае неисправности электрического кабеля, его немедленно следует

заменить  авторизованным  сервисным  центром  или  квалифицированным

электриком во избежание возникновения опасности.

5.

Кабель устройства не должен соприкасаться с его горячими деталями.

6.

Используйте духовку в сухом месте.

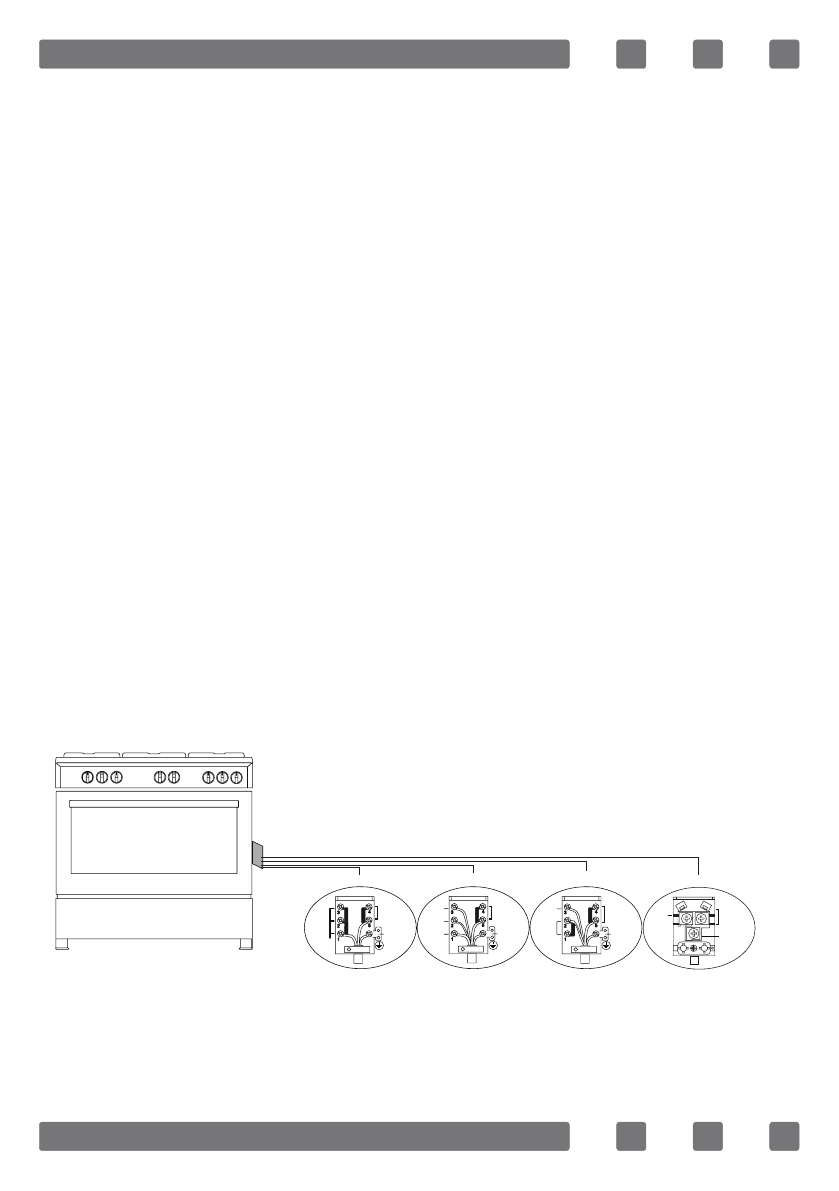

Схема электрического соединения

220-240V~50/60Hz

220-240V~50/60Hz

400V 3N~50/60Hz

400V 2N~50/60Hz

Earth

Terre

Erdung

Earth

Terre

Erdung

Earth

Terre

Erdung

Earth

Terre

Erdung

L3
L2
L1

L2

L1

L1

Live
Phase

Neutral

Neutre

Neutral

Neutre

Neutral

Neutre

H05 VV-F 3G 4mm² H05 VV-F 5G 1.5mm² H05 VV-F 4G 1.5mm² H05 VV-F 3G 1.5mm²

Neutral

Neutre

380-415V 3N~50/60Hz

380-415V 2N~50/60Hz

220-240V~50/60Hz

220-240V~50/60Hz

H05 VV-F 3G 4 mm²

H05 VV-F 5G 1.5 mm²

H05 VV-F 4G 1.5 mm²

H05 VV-F 3G 1.5 mm²
