Руководство по эксплуатации

11

Что происходит

Причина

Как устранить

3. Не срабатывает устройство без-
опасности

-  нет  контакта  в  месте  присоединения  тер-
мопары к крану;

- *подтянуть крепежные гайки;

- конец термопары неправильно выставлен
в пламени;

- * выставить положение термопары;

- неисправна термопара;

- *заменить термопару;

- неисправен электромагнитный клапан;

- *заменить электромагнитный клапан;

4.  Заклинило  рукоятку  управления
крана

- выработалась смазка крана.

- *смазать кран (не реже 1 раза в 3 года).

5.  Не  работает  все  электрообору-
дование

- плита не подключена к электросети;

- *подключить плиту;

- обрыв шнура питания.

- *заменить шнур питания.

6. Не работает электророзжиг :
- нет искры
- есть искра, но не зажигает

- сильно загрязнен или залит разрядник;

- прочистить и просушить разрядник;

- повреждена проводка к разряднику;

- *заменить проводку;

- слишком большое давление газа в сети;

- зажигать при меньшей подаче газа;

- сломан фарфоровый корпус разрядника.

- *заменить разрядник.

7.  Не  горит  лампа  подсветки  ду-
ховки

- перегорела лампа;

- заменить лампу;

- повреждена проводка.

- *заменить проводку.

8.  Не  регулируется  температура  в
духовке

- неисправен терморегулятор.

- *заменить терморегулятор.

* - работы выполняются сервисной службой.

* - работы выполняются сервисной службой.

1

6.

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на другое про-
изводится  заменой  сопел  горелок  и  винтов  малого  пламени  (ВМП),  для  кранов  с  регулируемым
ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом  специализированных  организа-
ций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте  необходимо  проводить  в  соответствии  с
таблицей 1.

ВНИМАНИЕ! При проведении работ необходимо следить, чтобы резиновые кольца
не получали повреждений, порезов, смятий и т.п.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

Проведение замены сопла при ремонте, а также при переводе на другой тип газа (рис.11, 12)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны

плиты;

2.

 При наличии в плите электрической части, отключить

плиту от электрической сети;

3.

 Снять решетки стола, крышки горелок с рассекателями;

4.

 Заменить сопла на столе с помощью ключа с торцевой

головкой S=7, момент затяжки не более 3 Н·м (0,3 кг·м);

5.

 Снять кожух (газовый колпак) в случае замены сопел

гриля и пода.

■ Для замены сопла горелки пода (см. рис. 12) необходи-
мо  отвинтить  два  винта  крепления  скобы
держателя сопла, вытянуть скобу с соплом
из горелки (на себя). Отверткой отсоединить
крепление от скобы и заменить сопло.
После  установки  сопла  его  стык  проверить
обмыливанием на герметичность, при этом
необходимо следить, чтобы они были уста-
новлены в соответствии с таблицей 1.

Проведение замены винтов малого пламени (ВМП) в кранах горелок стола (рис. 13):

Для того, чтобы заменить винт малого пламени, необходимо:
-  снять  решетки  стола,  крышки  горелок  с  рассекателями,  вывинтить  винты  крепления  корпусов
горелок

,

снять верхнюю панель;

- снять ручки управления, воротники, панель управления;
- отвинтить ВМП и заменить их в соответствии с таблицей 1;
- сборка производится в обратном порядке, при этом необходимо обеспечивать соответствующие
моменты затяжки крепежных элементов и соответствие винта малого пламени виду газа, применя-

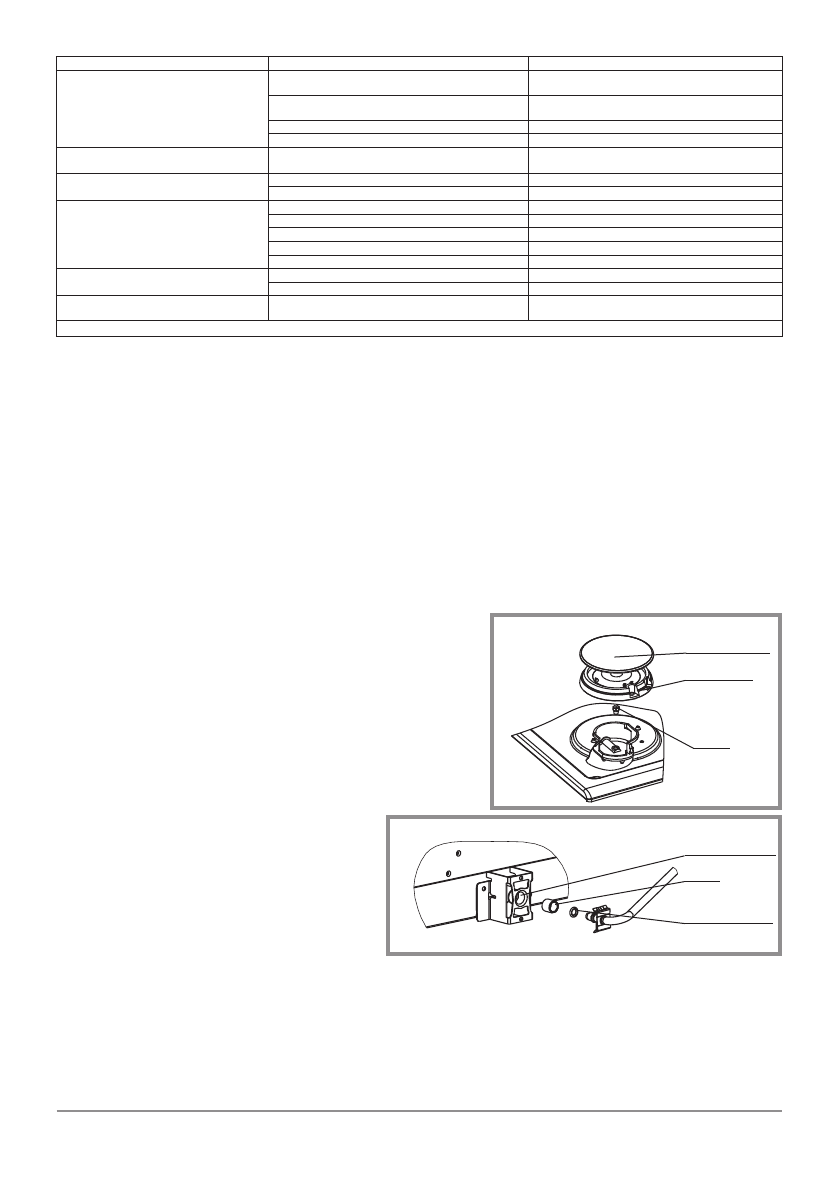

рис. 11

Сопло

Крышка горелки

Замена сопла горелок стола

Рассекатель
 горелки

рис. 12

Сопло

Уплотнительное
кольцо

Замена сопла горелки пода

Держатель сопла

!
