77
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
Прежде чем подключать прибор к электрической
сети, необходимо выполнить подсоединение
электрических проводов. Установка прибора должна
выполняться квалифицированным специалистом с
соблюдением действующих правил техники
безопасности и установки оборудования. В частности,
установка должна выполняться в соответствии с
нормами, устанавливаемыми местной службой
энергоснабжения. Проверьте, чтобы указанное на
паспортной табличке напряжение соответствовало
напряжению сети в вашем доме. Данный прибор
должен быть заземлен: используйте провода (включая
заземляющий провод) только указанных размеров.
Изготовитель снимает с себя всякую ответственность
за повреждения предметов или травмы людей,
явившиеся результатом несоблюдения указанных
выше правил. Для подключения к электросети следует
использовать кабель типа HO5 RR;F в соответствии с
таблицей, приведенной ниже:
Напряжение питания сети.
Прибор должен подключаться к сети через
всеполюсный размыкающий выключатель с
минимальным зазором между разомкнутыми
контактами 3 мм.
Внимание: кабель электропитания должен иметь
достаточную длину для того, чтобы плита могла быть
снята с рабочего стола; при этом кабель должен быть
размещен так, чтобы избежать его повреждения или
перегрева из;за соприкосновения с основанием.

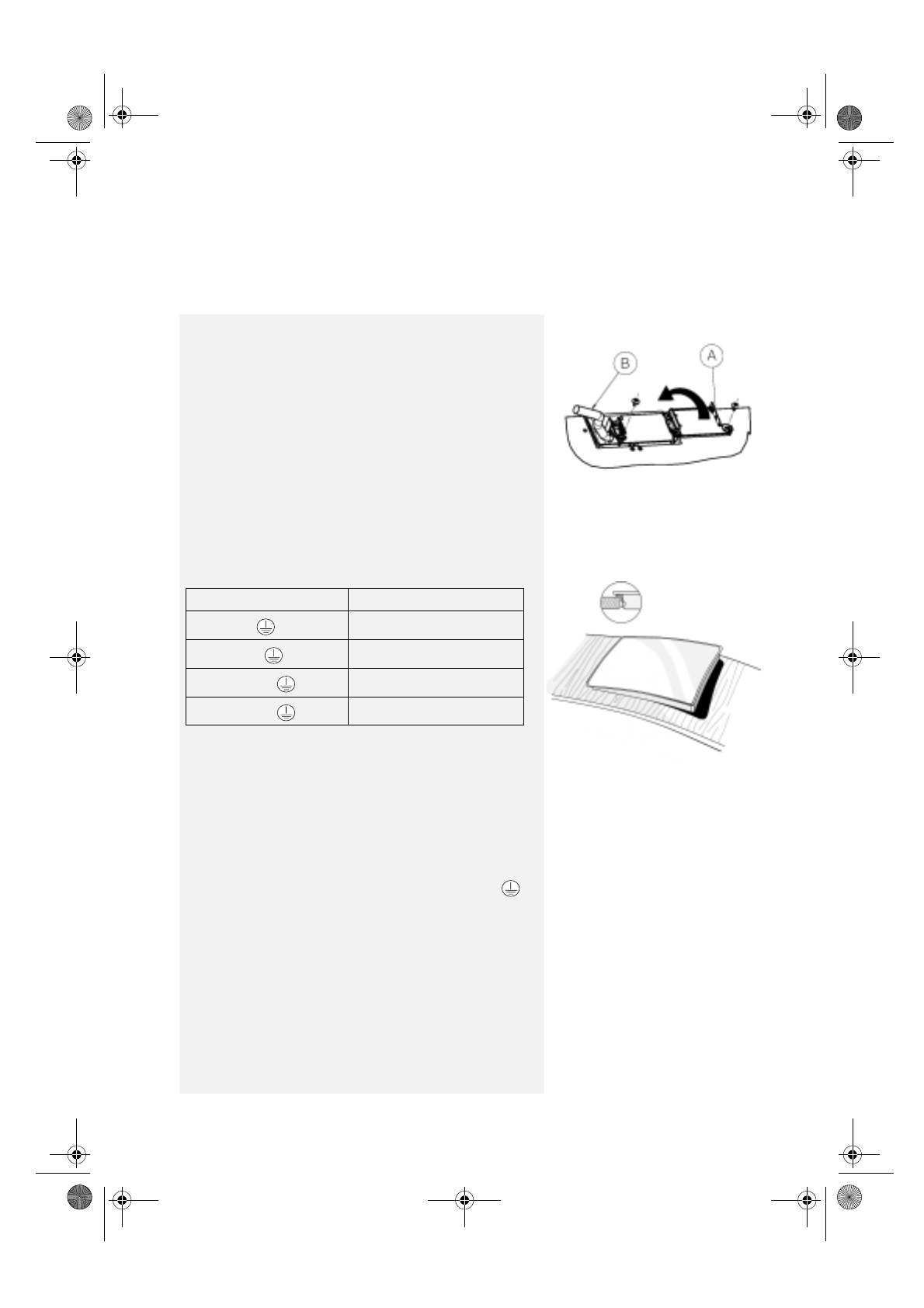

Соединения контактной колодки
Примечание: желто;зеленый заземляющий провод
должен быть подсоединен к выходу с символом
и
должен быть длиннее других проводов.
• Удалите около 70 мм оболочки кабеля
электропитания (B).
• Удалите около 10 мм оболочки проводов. Затем
вставьте кабель электропитания в кабельный
зажим и подсоедините провода к выходному
щитку в соответствии с диаграммой,
расположенной около щитка.
• Закрепите кабель электропитания (B) с помощью
кабельного зажима.
• Закройте крышку выходного щитка (A) и затяните
ее винт.
• По завершении подсоединения электрических
компонентов вставьте плиту сверху и подвесьте
ее на пружинах, как показано на рисунке.
Проводники
Количество и размер
230V ~
+
3 X 4 mm
2
230V 3~
+
4 X 1,5 mm
2
400V 3N ~
+
5 X 1,5 mm
2
400V 2N ~
+
4 X 1,5 mm
2
