     16

Внимание!

Следует  помнить о  подключении  нулевой  цепи к зажиму  на  распределительном  щитке,  обозна

-

ченного символом   («заземление»). Электропроводка, питающая плиту, должна иметь выклю

-

чатель защиты, позволяющий прервать подачу тока при возникновении аварийной ситуации. Рас

-

стояние между рабочими контактами выключателя защиты должно составлять минимум 3 мм.

Способ  подключения,    отличающийся  от  показанного  на  схеме,  может  привести  к  поломке  пли

-

ты.

1

2

3

1N~

2N~

3N~

1

2

3

3

4

5

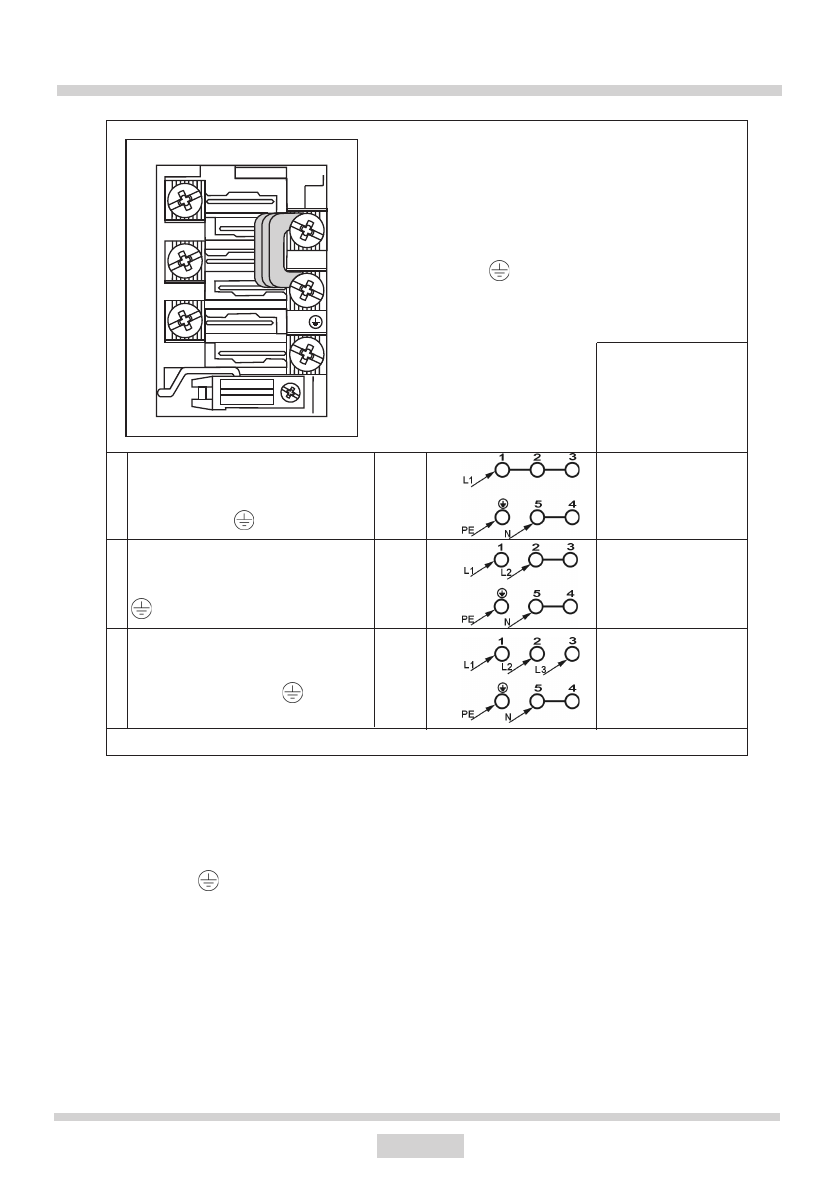

СХЕМА ВОЗМОЖНЫХ ПОДКЛЮЧЕНИЙ

Внимание! Напряжение нагревательных

элементов 230 В)

Сеть 400/230 V двухфазное

подключение с нейтралью, мост

- конаткты 2-3 и 4-5, защита на

 («заземление»).

Сеть 400/230 V трехфазное  с

нейтралью, мост - контакты 4-5,

провода фазы 1, 2 и 3, нейтраль

4-5, провод защиты на

(«заземление»).

Провода фазы - L1 =R, L2=S, L3=T; N - нейтраль; PE – защитный ноль

Внимание! В любом соединении защитный

провод должен быть соединен с контактом
(«заземление»)    PE.

Рекомендуемый

тип

соединительного

кабеля

В сети  230 V однофазное

подключение с нулевым проводом,

мост связывает контакты 1 -2-3 и
4-5,защита на

  («заземление»).

H05VV-F3G4

H05VV-F4G2,5

H05VV-F5G1,5

МОНТАЖ
