Плита Hansa FCCW 54002 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
51
Anschluss-Sch
altplan

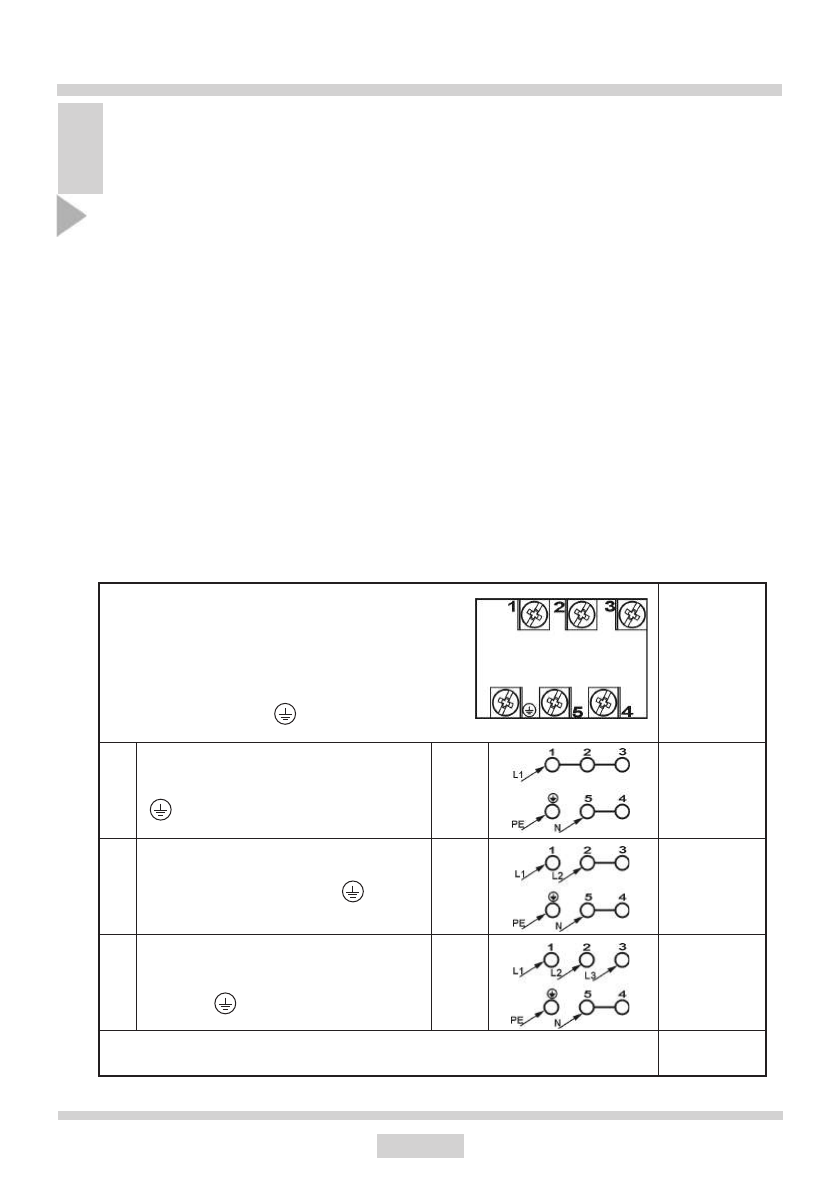

Schema möglicher Anschlüsse
Achtung! Spannung der Heizelemente 230V.
Achtung! Im Falle jedes der Anschlüsse ist der Schutzleiter
vom Netz mit der Klemme
PE verbunden werden.
Empfohlene Art
der Anschluss-
leitung
Bei 230V Netz Einphasenanschluss mit Be-
trieb snull. Brücken verbinden die Klemmen
1-2-3 sowie Klemmen 4-5 Schutzleiter auf
Bei 400/230 Netz
Zweiphasenanschluss mit
Be trieb snull. Brücken verbinden Klemmen
2-3 so wie 4-5. Schutzleiter auf
Bei 400/230V Netz Dreiphasenanschluss mit
Be trieb snull. Brücken verbinden 4-5. Phasen
re ihen fol ge nach 1-2-3. Null auf 4-5, Schut-
zle iter auf
1.
2.
3.
1/N~
2/N~
3/N~
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
L1=R L2=S L3=T N=neutrale Leitung PE=Schutzleiter
INSTALLATION
Achtung!
Der Anschluss an das Stromnetz darf nur durch eine autorisierte Elektrofachkraft
erfolgen, die beim örtlichen Energieversorgungsunternehmen zugelassen ist. Nicht
autorisierte Personen dürfen keine willkürlichen Veränderungen oder Änderungen an
der Elektroinstallation vornehmen.
Hinweise für die Elektrofachkraft
Das Gerät ist für den Anschluss an Dreh- und Wechselstrom (400V 3N~50Hz) ausgelegt.
Die Nennspannung der Heizelemente beträgt 230 V. Die Anpassung des Gerätes für den
Einphasenstrom (230 V) ist durch entsprechende Überbrückung auf der Anschlussleiste ge
-
mäß dem nachfolgenden Schaltplan möglich. Als Netzanschlussleitung ist ein entsprechend
ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des
Herdes zu wählen.
Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen.
Achtung!
Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneten Anschlus
-
sleiste angeschlossen werden muss. Die Elektroinstallation des Herdes sollte mit einem Not
-
schalter ausgestattet sein, der im Notfall das ganze Gerät vom Netz abschaltet. Der Abstand
zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm betragen
.
Vor Anschluss des Herdes an das Stromnetz sind die Informationen auf Typenschild und
Schaltplan durchzulesen.
